3. В зависимости от типа направляющей, просверлите нижнее или боковое отверстие под желоб для проводки и
пропустите через него провода.
4. Прикрепите монтажную плату (№2) крепежной пластины для поверхностного монтажа к монтажной поверхности
подходящими по размеру винтами.
5. Закрепите заднюю крышку (№3) на монтажной поверхности 3 невыпадающими винтами.
6. Установите видеокамеру в нужное положение (см. 2.3.5 Установка видеокамеры в нужное положение на стр.
18).
7. Настройте фокусное расстояние объектива (см. 2.3.6 Регулирование фокусного расстояния на стр. 18).
8. Установите купольную крышку (№3) и завершите установку.

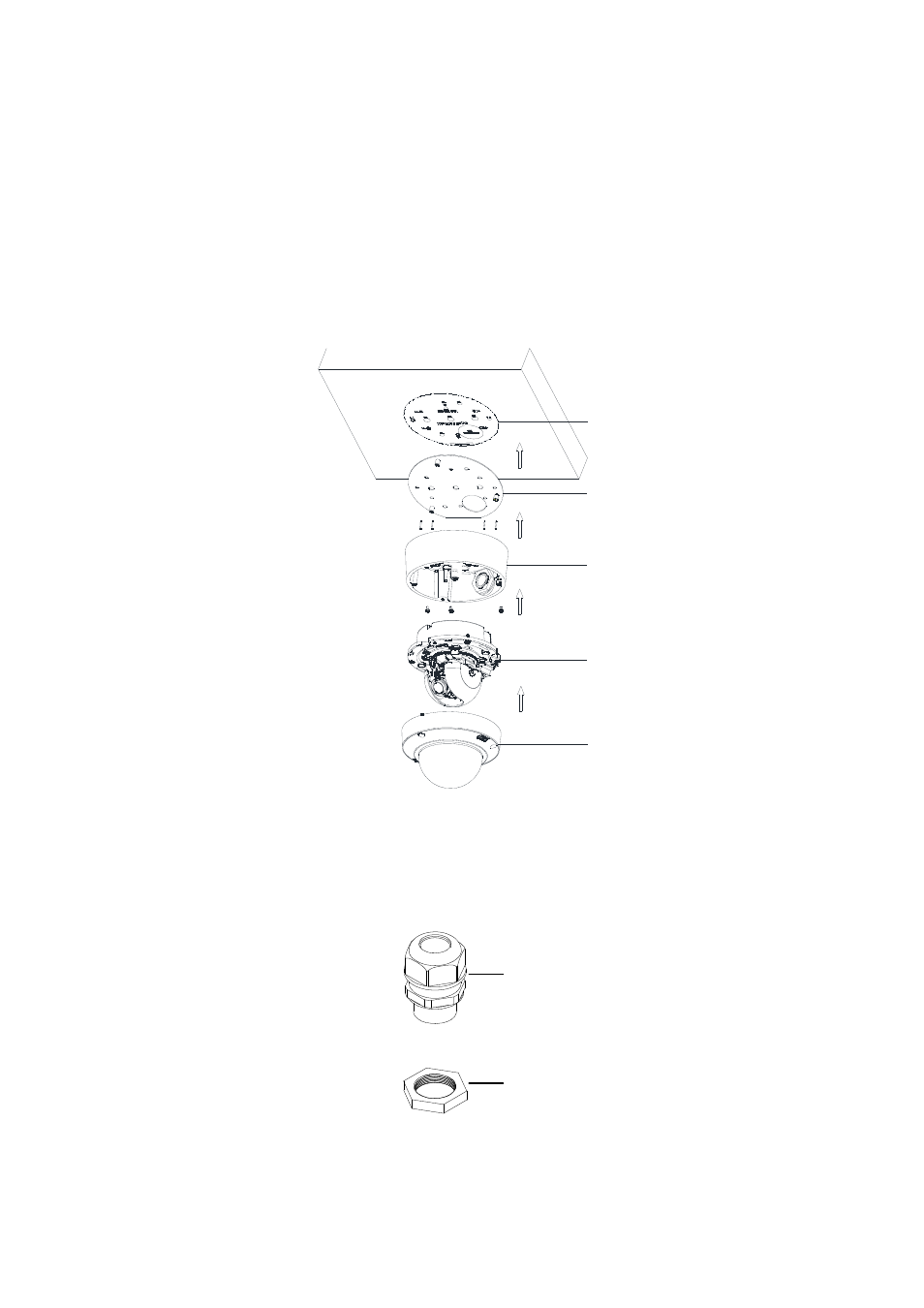

Р ИСУНОК 2-4: П ОВЕРХНОСТНАЯ УСТАНОВКА
2.3.4.2 Подвесная установка
При Подвесной установке видеокамера крепится к стене с помощью IMPBB-P, Комплекта креплений Sarix для подвесной
установки в помещениях купольной мини-видеокамеры белого цвета. Чтобы прикрепить камеру к задней крышке,
используется непромокаемый опрессованный соединитель и контргайка (оба крепления не входят в комплект поставки).
Р ИСУНОК 2-5: Н ЕПРОМОКАЕМЫЙ СОЕДИНИТЕЛЬ И КОНТРГАЙКА
Установка подвески показана на Рисунке 2-6.
①
②
③
④
⑤
①
②
① НАПРАВЛЯЮЩАЯ
② монтажную плату
③ Задняя крышка
④ Корпус видеокамеры
⑤ Купольная крышка
① непромокаемый опрессованный
соединитель
② контргайка
