16
1. Пропустите все кабели через отверстие для кабеля в трубке подвески. (При установке используются монтажные
винты соответствующего типа.)
2. Хорошо закрепите непромокаемый опрессованный соединитель винтом на трубке. Сдвиньте заднюю крышку (№1)
на трубку так, чтобы она оказалась на обратной стороне непромокаемого опрессованного соединителя.
3. Накрутите контргайку на трубку, выступающую из-под задней крышки. Затяните контргайку до полного закрепления
задней крышки.
4. Установите корпус камеры (№2) на заднюю крышку (№1).
5. Прикрепите заднюю крышку к установочной поверхности винтами.
6. Установите видеокамеру в нужное положение (см. 2.3.5 Установка видеокамеры в нужное положение на стр.
18).
7. Настройте фокусное расстояние объектива (см. 2.3.6 Регулирование фокусного расстояния на стр. 18).
8. Установите купольную крышку (№3) и завершите установку.

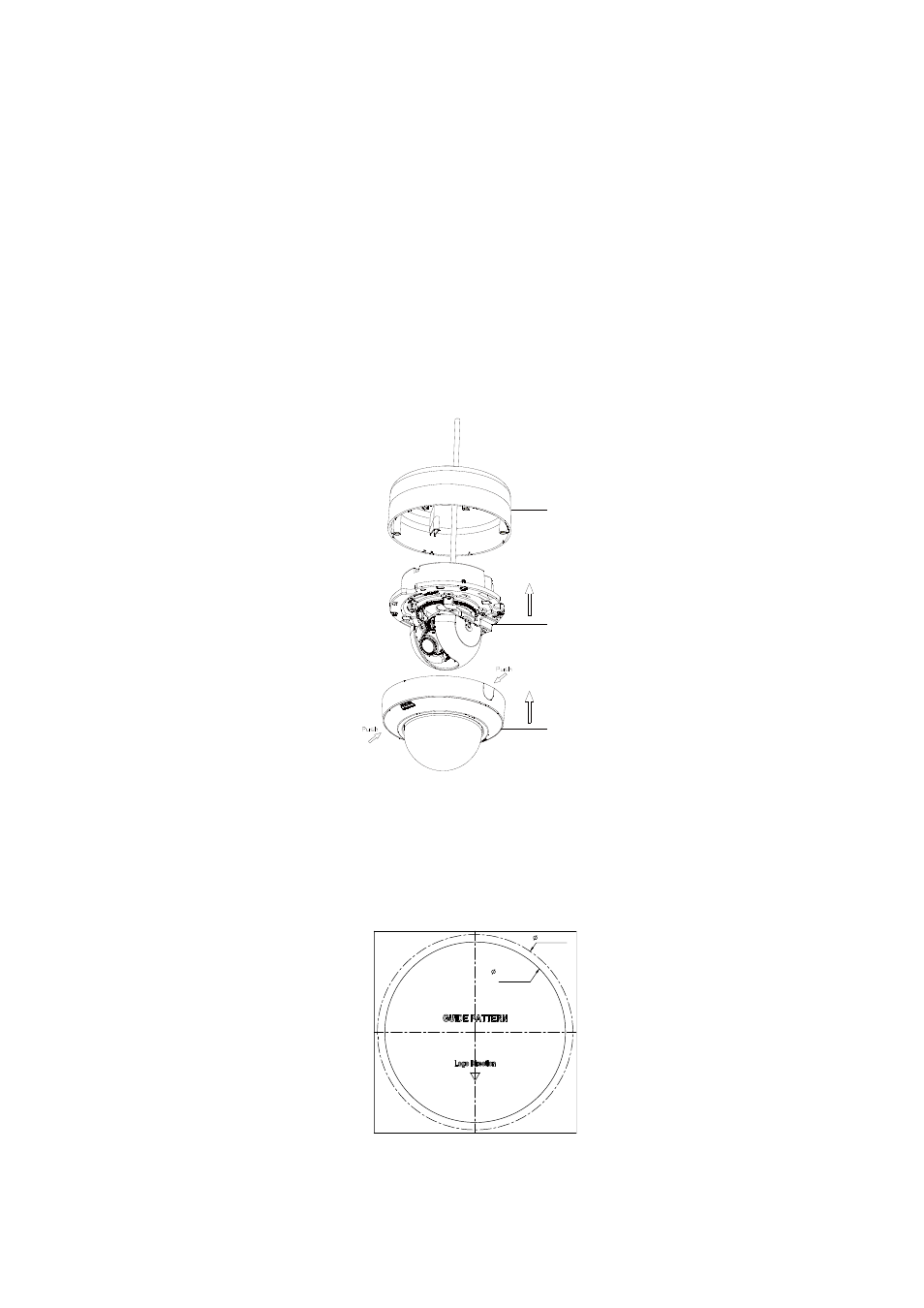

Р
ИСУНОК
2-6:
П
ОДВЕСНАЯ УСТАНОВКА
2.3.4.3 Потолочная установка
При Потолочной установке видеокамера крепится к потолку с помощью IMPBB-I, Комплекта креплений Sarix для
потолочной установки в помещениях купольной мини-видеокамеры.
1. Прикрепите направляющую, которая используется для потолочного крепления, к стене или потолку.
Р
ИСУНОК
2-7:
К
РЕПЛЕНИЕ НАПРАВЛЯЮЩЕЙ
①
②
③
mm ( 5. 3" )
134
( Backbox)
mm ( 5. 7" )
145
①
Задняя крышка
②
Корпус видеокамеры
③
Купольная крышка
