Названия частей и их расположение
C3905M-RU (03/12) 7
2. Названия частей и их расположение

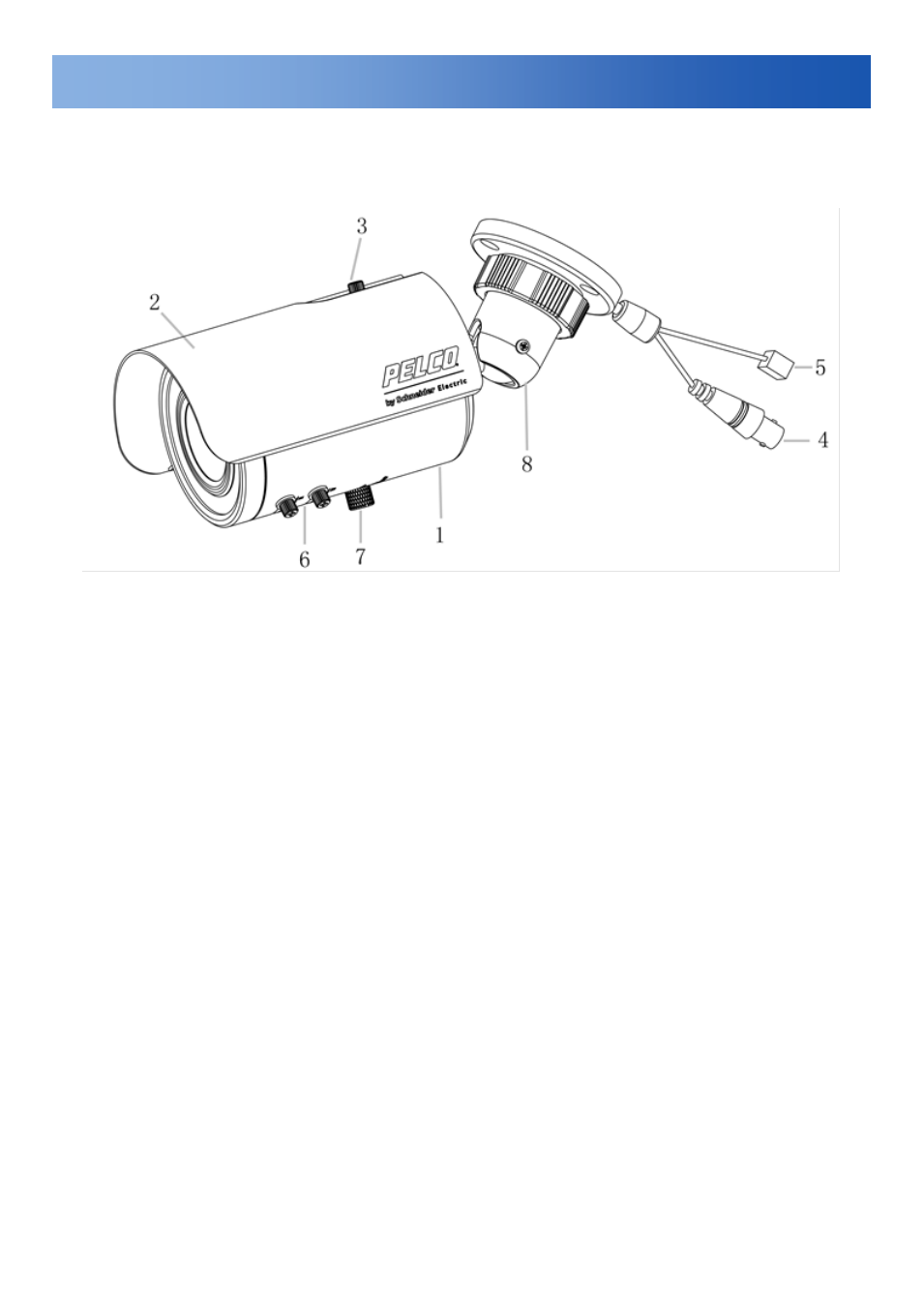

Рисунок 2. BU5-IRV12-6(X)
1. Корпус видеокамеры
2. Светозащитная бленда: минимизация
воздействия дождя или солнечного света на
качество изображения.
3. Винт: фиксация или расфиксация
светозащитной бленды.
4. Байонетный соединитель: подключение
разъема видеовхода видеоразъема
монитора.
5. Разъем питания: подключение к внешнему
источнику питания 12 В пост. тока/24 В перем.
тока (см. маркировку на видеокамере)
.
6. Внешняя регулировка фокусного
расстояния и фокуса
7. Координатная ручка управления экранного
меню:
Как пользовать координатной ручкой
управления экранного меню:
• Нажмите координатную ручку управления
прямо вниз, чтобы войти в главное меню или
в выбранный элемент меню.
• Перемещайте координатную ручку
управления экранного меню ВВЕРХ, ВНИЗ,
ВЛЕВО и ВПРАВО, чтобы переходить к
различным меню и параметрам.
8. Монтажный кронштейн: соединение с
опорой.
