Установка

C3905M-RU (03/12)

10

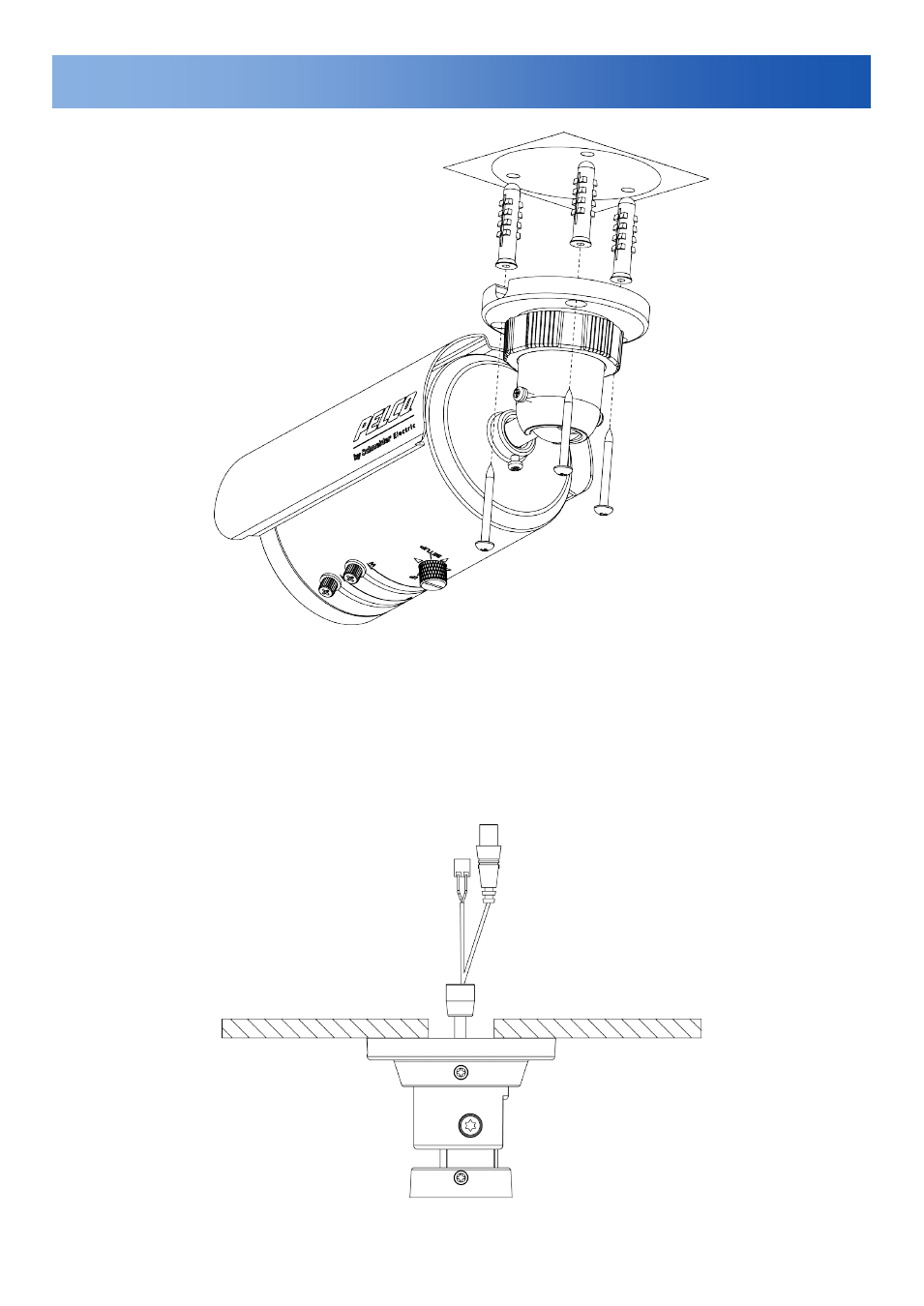

Рисунок 3-2. Установка кронштейна

3.3 Подключение кабелей

1. Пропустите все сигнальные кабели через монтажный кронштейн.

2. Соедините силовой/видеокабель видеокамеры и внешний силовой/видеокабель вместе. При

невозможности выполнить прокладку в установочной поверхности используйте вырез под кабели в
монтажном кронштейне.

Рисунок 3-3. Подключение кабелей
