Установка
C3905M-RU (03/12) 11
3.4 Инструкции по использованию BU-переходника (поставляется
отдельно)
BU-переходник можно использовать с рекомендованными распределительными коробками, чтобы защитить
кабели от дождя, тепла, хулиганов и других негативных факторов, а также выполнить аккуратную,
профессиональную установку на поверхности.

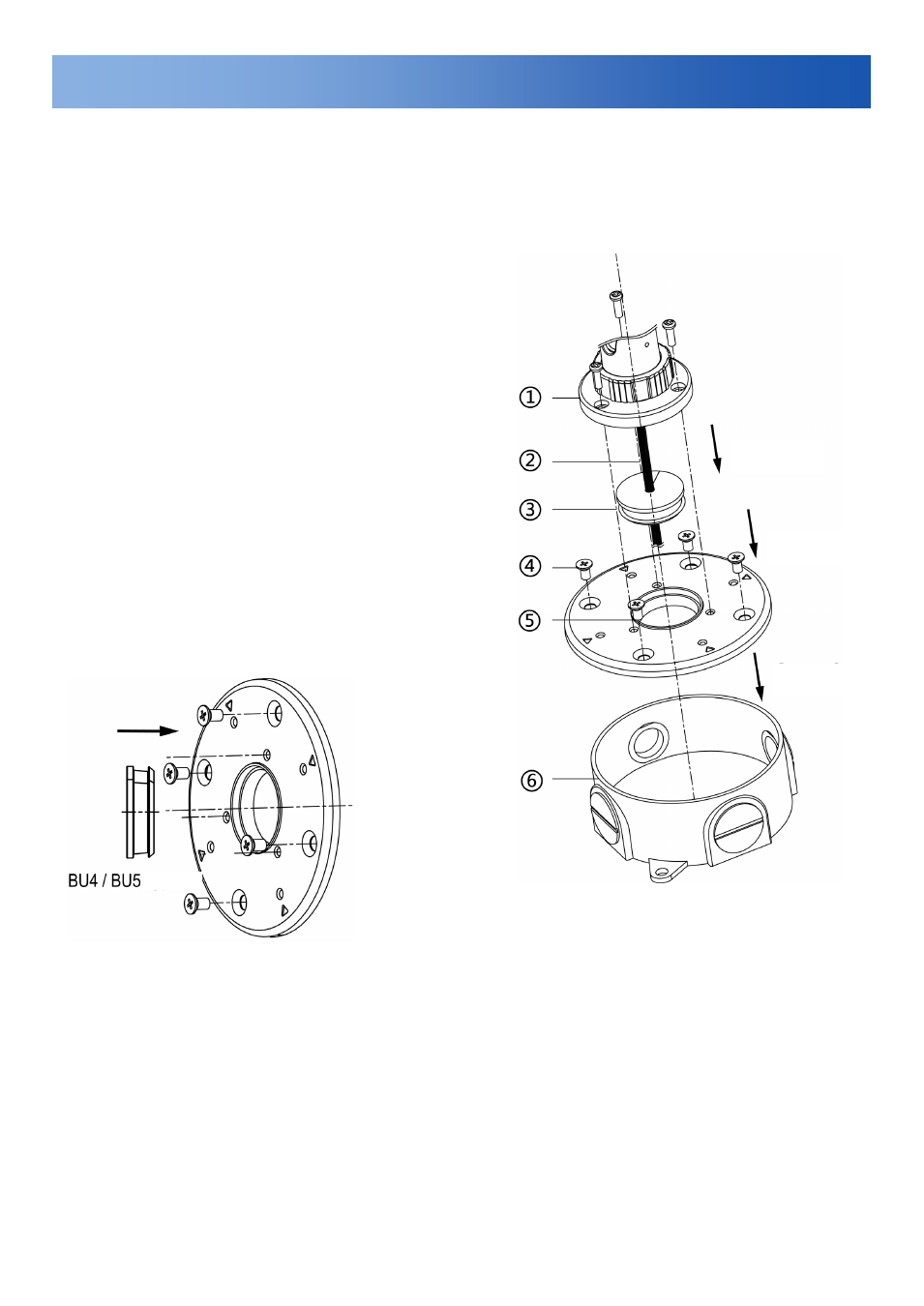

Описание порядка установки, приведенного на Рисунке
3-4 (стандартная)

Кронштейн видеокамеры (показана серия BU4/BU5)
 Кабели видеокамеры
 Резиновая прокладка BU-переходника
 Винты (входят в комплект поставки)
 Металлическая пластина BU-переходника
 Распределительная коробка (Подробные сведения см. в
Таблице 3.4-1. Совместимые распределительные
коробки.)
Порядок установки (стандартная):
1. Пропустите все кабели через отверстие в резиновой
прокладке.
Примечание. Правильно определите стороны резиновой
прокладки. Чтобы не допустить протекания воды, сторона
резиновой прокладки с наклонным углом должна
располагаться к клеммам кабелей и металлической
пластине. См. рисунок ниже.
2. Вставьте резиновую прокладку в центральное отверстие на металлической пластине.
3. Затем установите металлическую пластину в распределительную коробку, затяните винты и завершите
установку.
Рисунок 3-4. Порядок установки
(стандартная)
( стандартная)
Шаг 1
Шаг 2
Шаг 3
