ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Присоедините трехжильный кабель камеры к блоку питания.

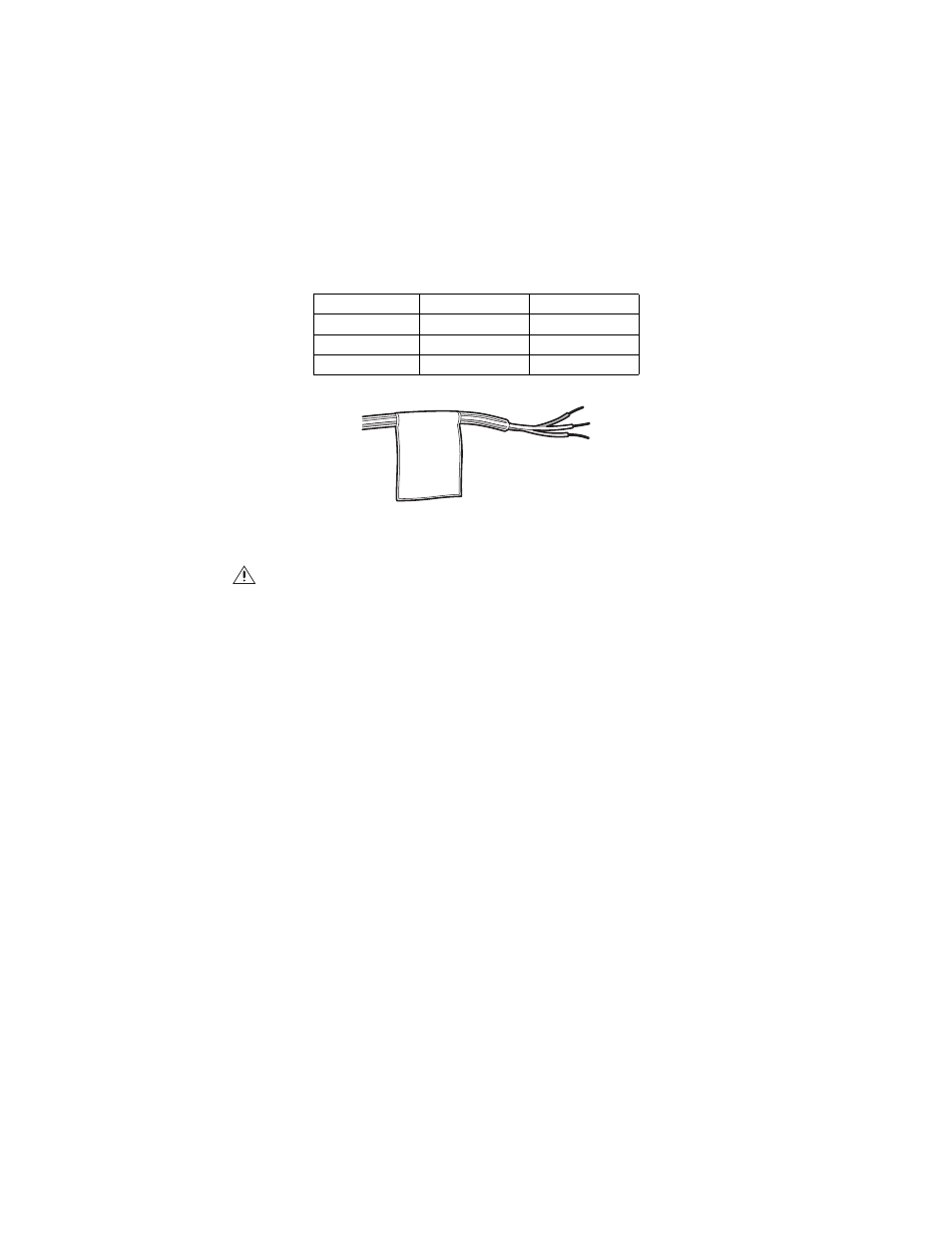

Рис. 10. Кабель питания

Таблица B. Цвет и назначение проводов питания

Цвет проводника

12 В пост.тока

24 В перем.тока

Коричневый

Положительный

Фаза

Синий

Отрицательный

Ноль

Зеленый/желтый

Земля

ПРЕДУПРЕЖДЕНИЯ:

В случае использования источника питания с напряжением 24 В переменного тока
следует обязательно соединить заземляющий (GND) проводник камеры и клемму
заземления источника питания.

Данное изделие следует подключать только к источнику питания класса 2 с
напряжением 24 В переменного тока или 12 В постоянного тока.
