12
C3472M-C-RU (9/10)
Краткое описание устройства
(показана модель с дневным/ночным режимом)

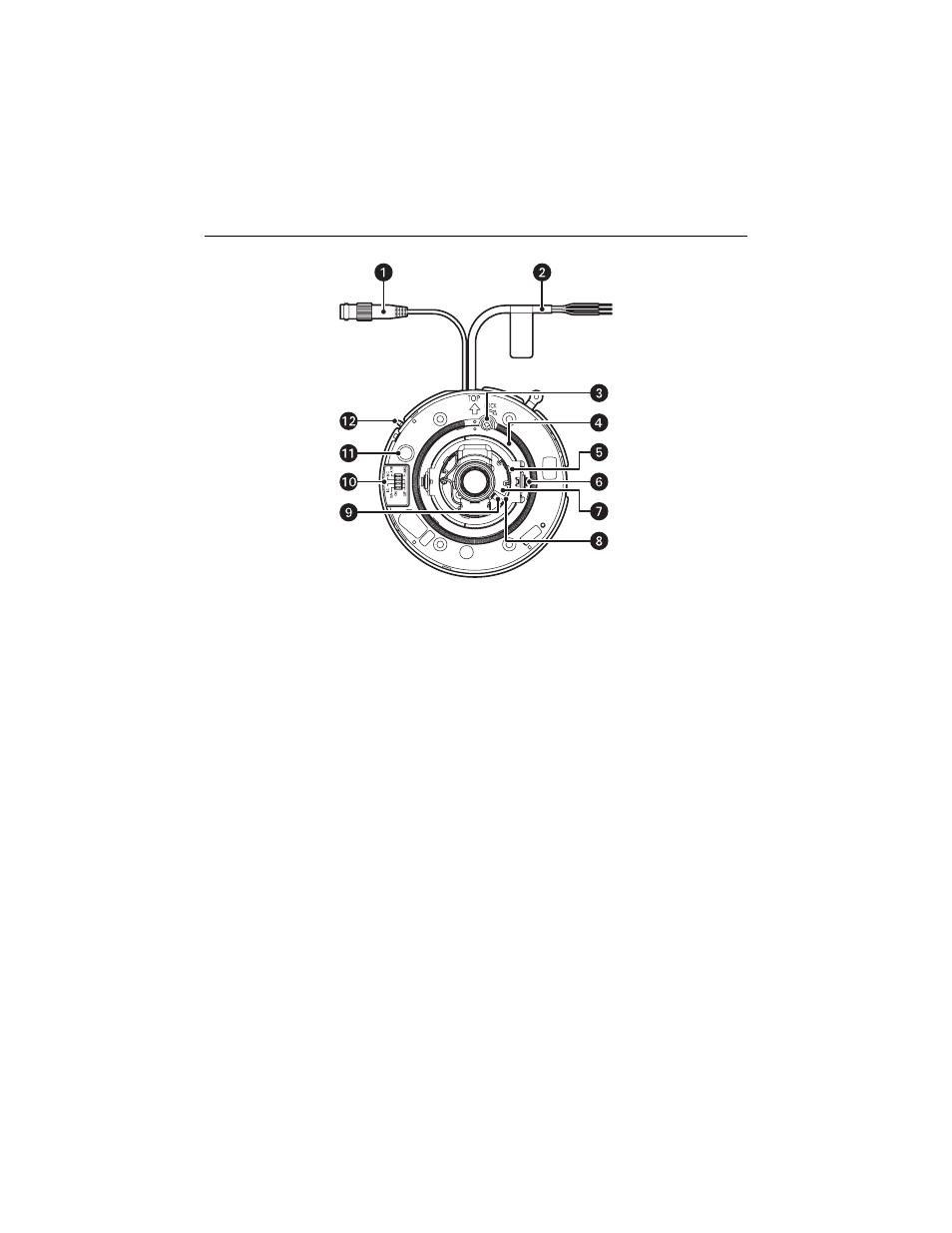

Рис. 1. Общий вид телекамеры IS20-DN
ᕡ
Разъем выходного видеосигнала: Обеспечивает передачу композитных видеосигналов.
ᕢ
Кабель питания: Обеспечивает подключение к внешнему источнику питания напряжением 12 В
постоянного тока или 24 В переменного тока.
ᕣ
Фиксирующий винт планшайбы панорамирования (LOCK): Фиксирует планшайбу
панорамирования.
ᕤ
Планшайба панорамирования: Регулирует панорамную позицию камеры.
ᕥ
Планшайба наклона: Регулирует наклонную позицию камеры.
ᕦ
Фиксирующие винты наклона (влево и вправо): Фиксируют наклонную позицию камеры.
ᕧ
Регулятор азимута: Регулирует азимутальный угол камеры.
ᕨ
Ручка фиксации масштабирования: Фиксирует масштабирование после его регулировки.
ᕩ
Ручка фиксации фокуса: Фиксирует положение фокуса после его регулировки.
