C3472M-C-RU (9/10)
19
3. Прикрепите потолочный монтажный кронштейн к потолочной плите (см. рис. 8).
ПРИМЕЧАНИЕ: Максимальная толщина потолочной плиты при монтаже должна составлять 30 мм
(1,18").
Ослабляйте зажимные винты до тех пор, пока расстояние между прижимными пластинками не
превысит толщину потолочной плиты, а затем прижмите их к потолочной плите, затянув зажимные
винты. Рекомендуемый момент затяжки составляет 0,61 Н м (6,0 кгс см).

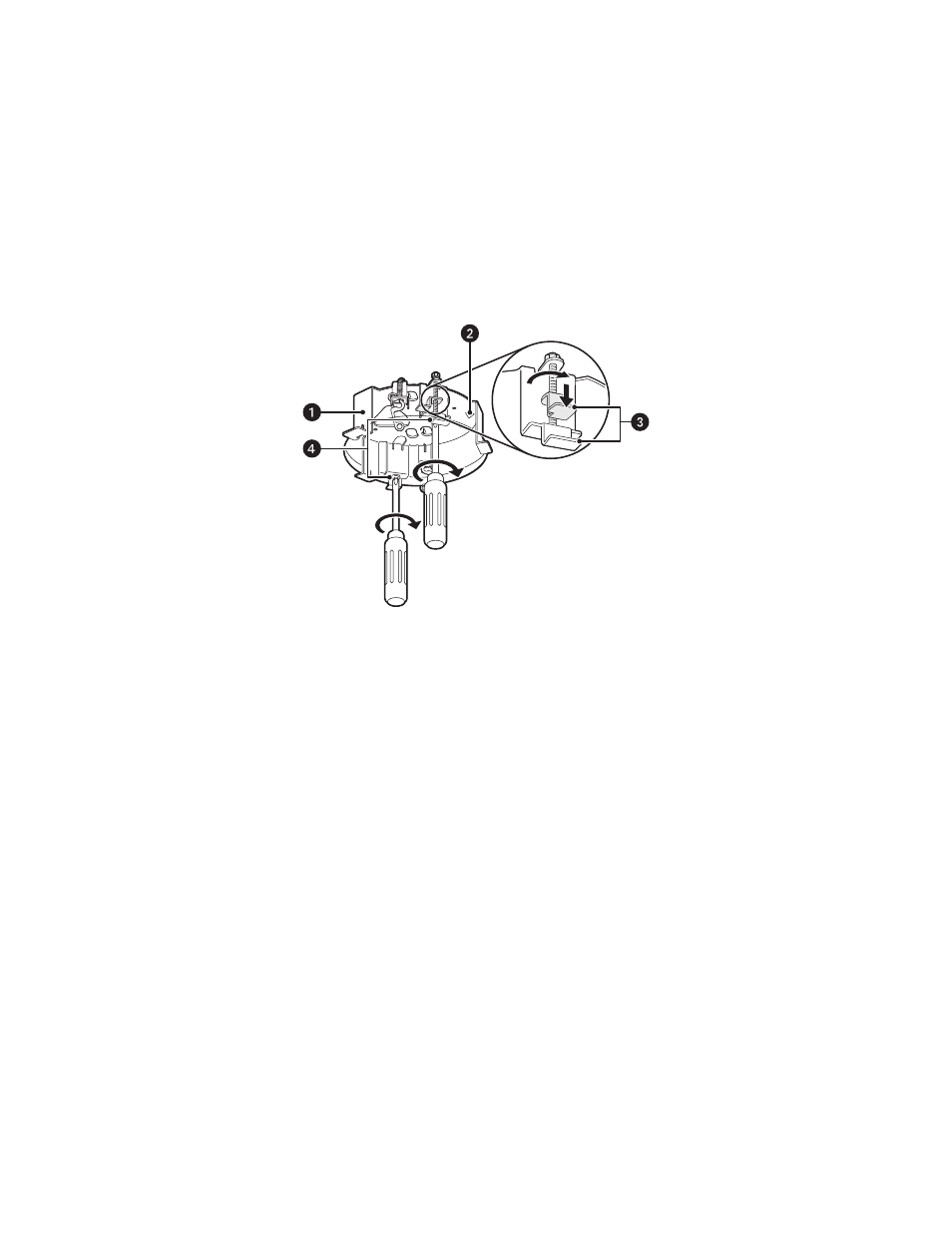

Рис. 8. Установка монтажного кронштейна на потолок
4. Подсоедините к камере видеокабель и кабель питания (см. Соединения на стр. 20).
5. С помощью четырех крепежных винтов прикрепите камеру к монтажному кронштейну на потолке
(входят в комплект поставки).
ᕡ
Корпус
ᕢ
Отметка треугольной формы
ᕣ
Прижимные пластинки
ᕤ
Зажимные винты
