NV-KBD70 - Руководство по эксплуатации. Вер. 1.0
Все права защищены © AAT Holding
44
RU
PODŁĄCZANIE I OBSŁUGA REJESTRATORÓW SERII NV-DVR 5000 i HA
9.7. Подключение нескольких регистраторов при использовании протокола D2E
Следует обратить внимание, что в данном случае клавиатура подключена к нескольким
регистраторам при помощи магистрали RS-485 при помощи протокола D2E.
В этом случае клавиатура управляет регистраторам, к которым, в свою очередь подключены
камеры PTZ - через порты RS-232 при помощи конверторов RS-232 на RS-485 (например, NV-
001RSC).
Управление камерами PTZ следует сконфигурировать в регистраторе.

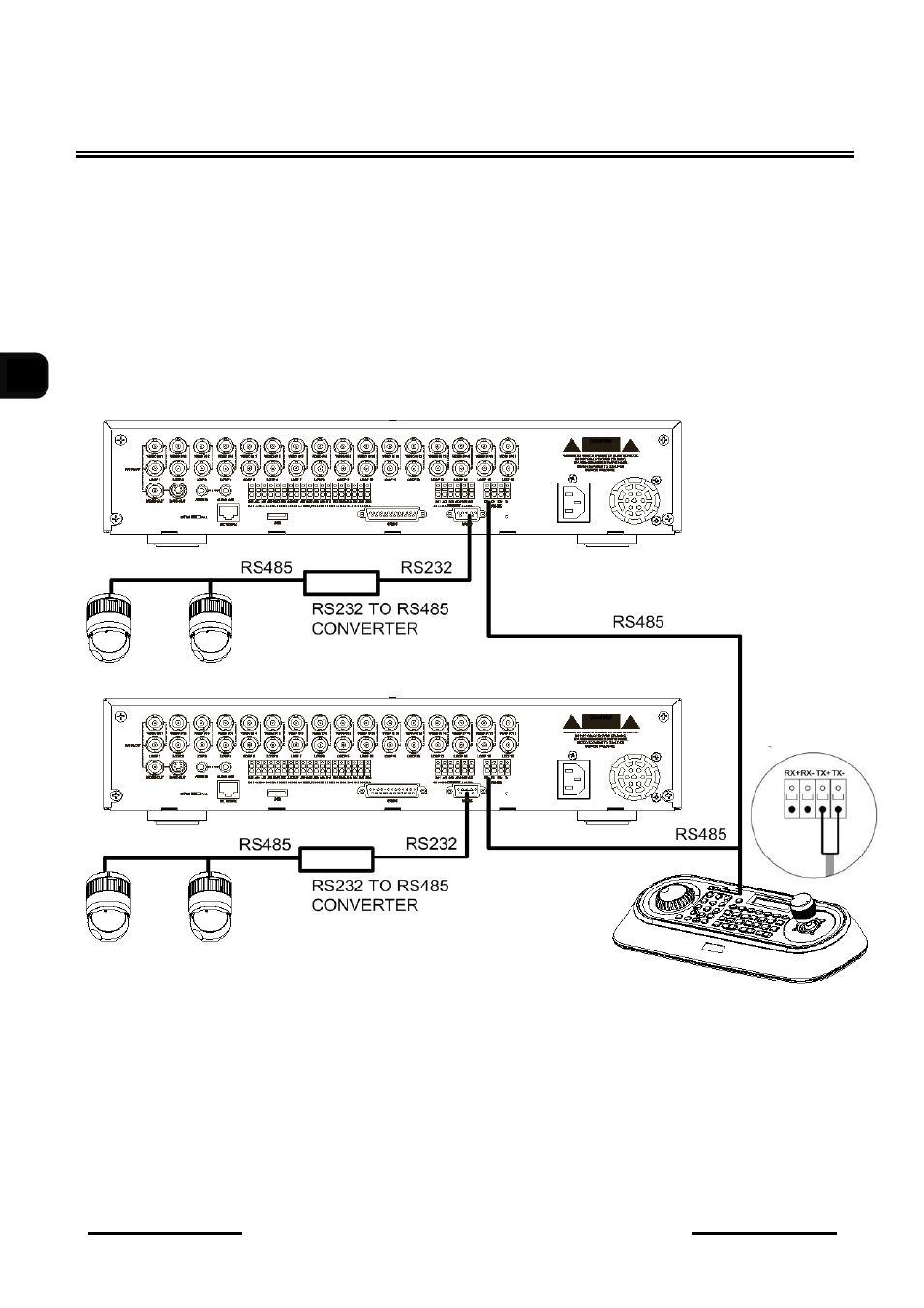

Вид примерного подключения нескольких регистраторов при использовании протокола D2E:
Внимание:
Конвертор RS-232/RS-485 не поставляется в комплекте,
т.е. это т.н. опциональное устройство (например, NV-001RSC).
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ РЕГИСТР. СЕРИИ NV-DVR 5000 И NDR-HA2104
