NV-KBD70 - Руководство по эксплуатации. Вер. 1.0
Все права защищены © AAT Holding
42
RU
9.6. Подключение регистраторов серии NV-DVR 5000 и NDR-HA2104 — метод 3
Следует обратить внимание, что в данном случае клавиатура подключена к регистратору при
помощи магистрали RS-232 при помощи протокола D2E. В этом случае клавиатура управляет
регистратором, к которому, в свою очередь подключены камеры PTZ. Управление камерами
PTZ следует сконфигурировать в регистраторе.

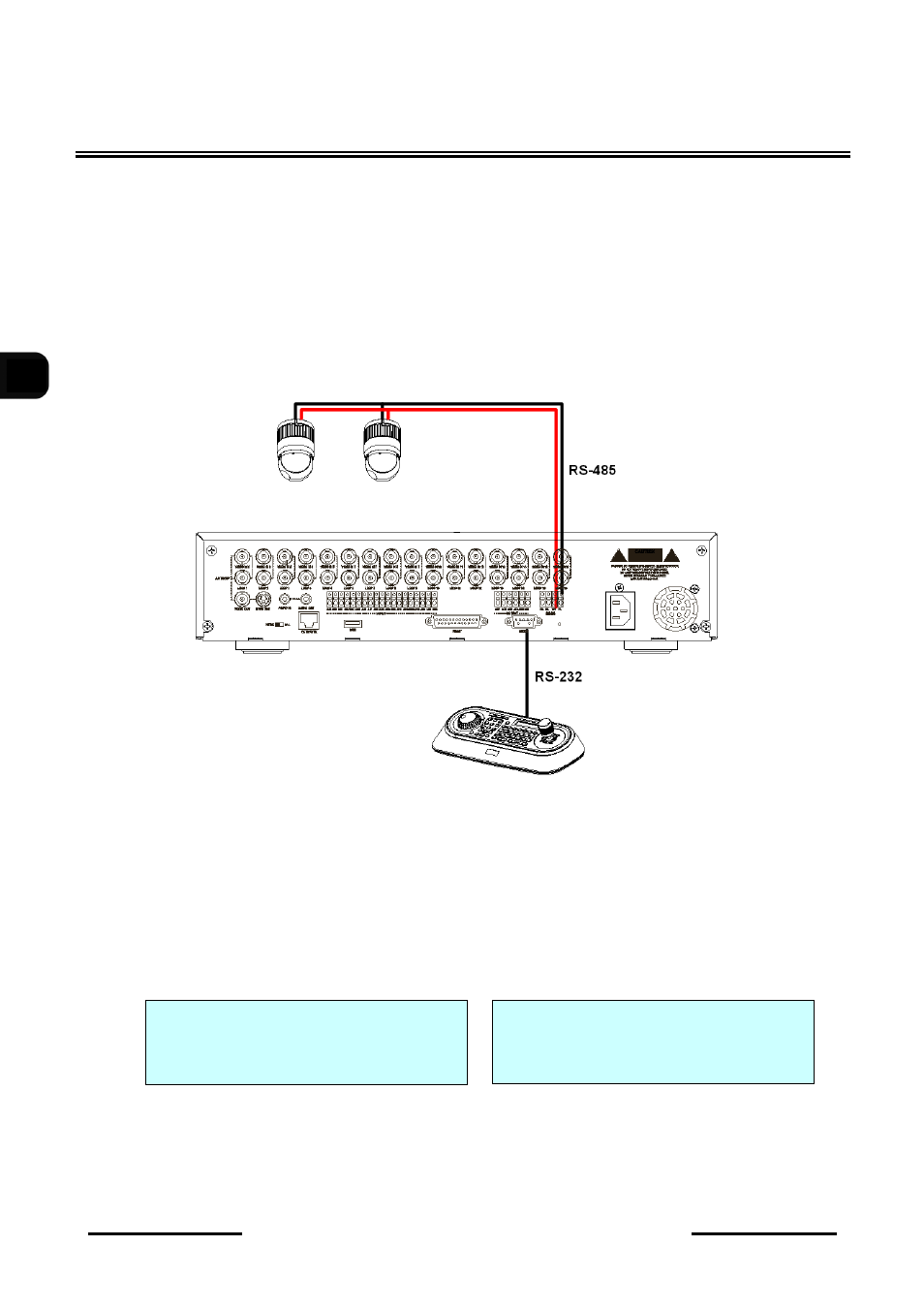

Вид примерного подключения при использовании протокола D2E.
Настройки камеры:
1.
Подключаем клавиатуру к регистратору при помощи кабеля RS-232 (null modem)
2.
Подключаем камеру PTZ к порту RS-485 регистратора
3.
Подключаем питание к клавиатуре, конфигурируем ее:
a) ввести пароль 9999 (стандартный пароль администратора)
b) войти в меню клавиатуры CTRL+MENU
c) ввести следующие параметры в меню network клавиатуры:
Внимание: Настройки параметры BAUD RATE должны соответствовать настройкам
скорости передачи данных в регистраторе.
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ РЕГИСТР. СЕРИИ NV-DVR 5000 И NDR-HA2104
Set Baud Rate
DOME1 : 9600
DOME2 : 9600
RS232 : 9600
Com Ports
DOME1 : NONE
DOME2 : NONE
RS232 : D2E
