9.2 Подключение регистраторов серии NV-DVR 5000 и NDR-HA2104
В клавиатуре следует настроить параметры трансмиссии: 9600BPS в формате 8 bit данных /
1 стоповый bit / без проверки парности.
Для выбора один из протоколов: D2A, D2B, D2C, D2D, D2E для порта DOME 2
 В случае. когда DVR имеет клавишу RECORD, выбрать протокол D2A
 В случае. когда DVR имеет клавишу PANIC RECORD, выбрать протокол D2B
 В случае. когда DVR имеет клавишу RECORD и SPOT, выбрать протокол D2C
 В случае. когда DVR имеет клавишу PANIC RECORD и SPOT, выбрать протокол D2D
Для регистраторов серии NV-DVR 5000 и NDR-HA2104 рекомендуется использование
протоколов D2B, D2D, D2E. В случае использования других протоколов
могут измениться функции некоторых клавиш клавиатуры.

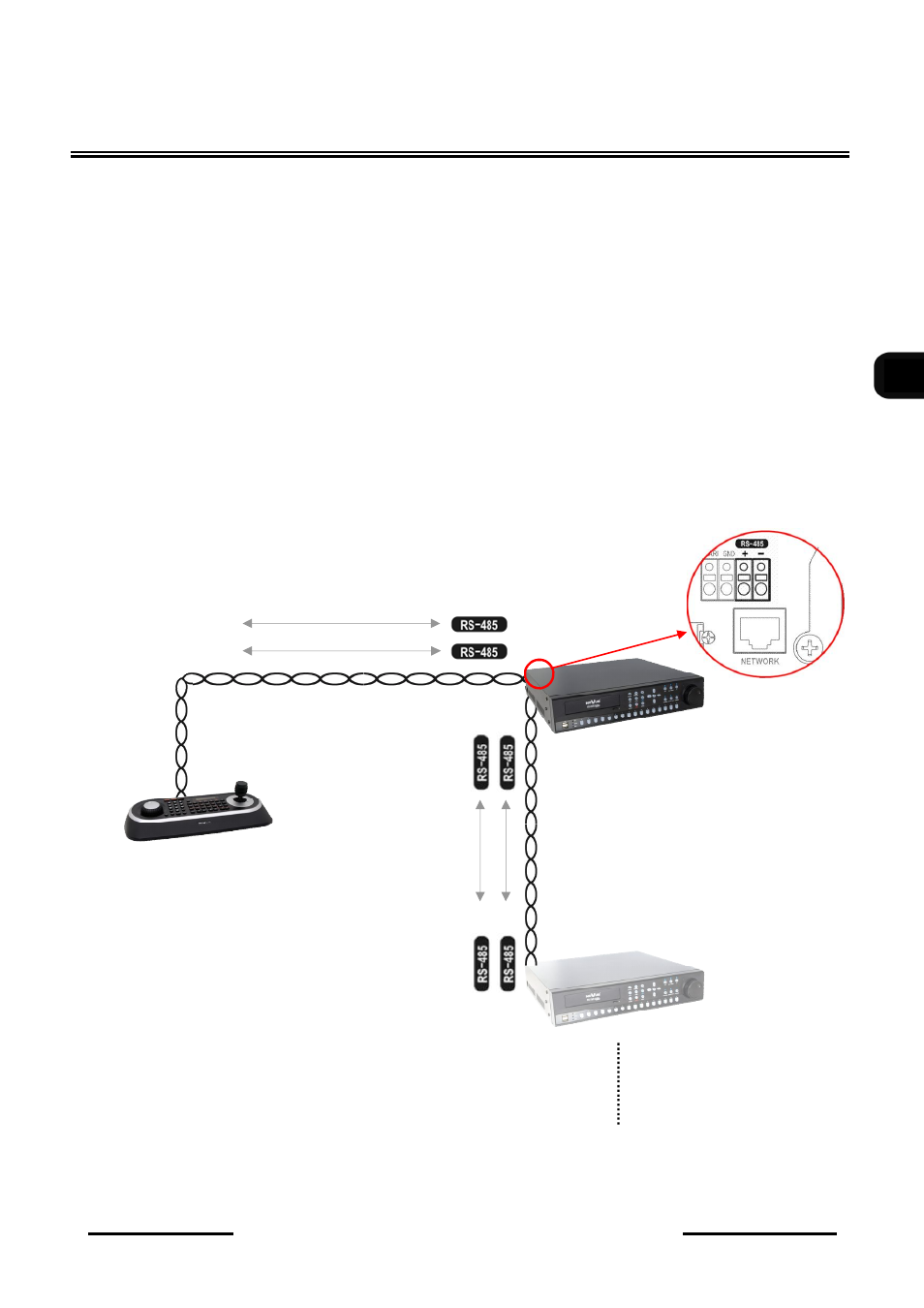

ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ РЕГИСТР. СЕРИИ NV-DVR 5000 И NDR-HA2104
RS-485 (+)
RS-485 ( - )
+
_
До 32 регистраторов, подключенных
аналогичным способом
+
_
+ _
Клавиатура KBD 70
Конфигурация клавиатуры:
Main Menu
Network -> Set Port ->
Set Baud Rate -> Dome2:9600
Main Menu
Network -> Set Port ->
Com Ports -> Dome2:
D2A,D2B,D2C,D2D,D2E
