1 РАЗЪЕМ ДЛЯ АНТЕННЫ FM
• Подключите к входному разъему входящую в комплект антенну FM про-
водного типа. Расправьте провод. По экспериментируйте, меняя место
расположения и ориентацию антенны, чтобы добиться наилучшего
звука и наименьшего уровня шумов. Закрепите антенну в выбранном
месте с помощью кнопок, булавок или аналогичных приспособлений.
РАЗЪЕМ ДЛЯ АНТЕННЫ AM
Рамочная АМ-антенна (или аналогичная ей) входит в комплект по-
ставки T 748 и предназначена для приема в диапазоне AM.
• Подключите поставленную рамочную AM антенну к этим клеммам.
Если используется внешняя AM-антенна, подключите ее к клеммам
AM и GND в соответствии с инструкцией, прилагающейся к антенне.
• Размещение антенны вблизи крупных металлических предметов
(бытовых приборов, радиаторов), а также удлинение кабеля ан-
тенны может послужить причиной ухудшения качества приема.
• Подробная информация по РАМОЧНАЯ АМ-АНТЕННА приведена
в разделе ПРОСЛУШИВАНИЕ РАДИО В ДИАПАЗОНЕ AM/FM на
странице ЭКСПЛУАТАЦИЯ.
2 AUDIO 1-2/VIDEO 1-2/S-VIDEO
• Это весь набор других основных входов T 748. К ним подключаются
выходные разъемы сигнала S-Video, композитного видеосигнала и
аналогового стереофонического аудиосигнала таких источников,
как DVD-проигрыватели и HDTV/спутниковые тюнеры.
• Порты AUDIO 2 IN и S-VIDEO назначены по умолчанию для вывода аудио/
видео в отдельно продаваемых устройствах NAD IPD (док-станция NAD для
проигрывателя iPod) 1, NAD IPD 2 и более поздних версиях этих устройств.
3 РАЗЪЕМЫ MONITOR OUT
• Данные выходные разъемы подключаются к видеовходу мони-
тора/телевизора с помощью высококачественных кабелей RCA,
предназначенных для передачи видеосигнала.
4 AUDIO 3 IN/OUT
• К разъемам AUDIO 3 OUT ресивера подключаются аналоговые
аудио и видеовыходы записывающего компонента, например,
кассетной деки, DVD-рекордера или внешнего аудио/видеопро-
цессора. Подключите аудиовход AUDIO 3 IN к соответствующим
разъемам аналогового аудиовыхода компонента.
• Сигнал на выходе AUDIO 3 OUT определяется последним ис-
точником, который был выбран с помощью кнопок Source на
передней панели или кнопок выбора AVR 4, за исключением
источников Source 3 и Source 4. В случае сохранения настроек
по умолчанию для источников Source 3 и Source 4 (аналоговый
аудиовход – AUDIO 3) и установке для цифрового аудиовхода
значения Off, при выборе источников Source 3 или Source 4
через выход AUDIO 3 OUT не будет осуществляться вывод. Это
предотвращает обратную связь через компонент записи, защи-
щая динамики от возможного повреждения.
5 COMPONENT VIDEO INPUT
• К компонентным видеовходам Component Video Input подклю-
чаются компонентные видеовыходы совместимого источника,
например, DVD-проигрывателя, BD-проигрывателя и наземного
или спутникового HDTV тюнера.
• При подключении соблюдайте маркировку разъемов Y, Y/Pb/Pr.
6 ZONE 2 (ЗОНА 2)
• Отправить выбранный для зоны источник звука на соответствующий
аудиовход отдельного усилителя или ресивера (не входит в ком-
плект), к которому подключен соответствующий набор динамиков.
• При прокладывании кабеля на большие расстояния для предот-
вращения возникновения помех используйте качественные
соединительные кабели.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

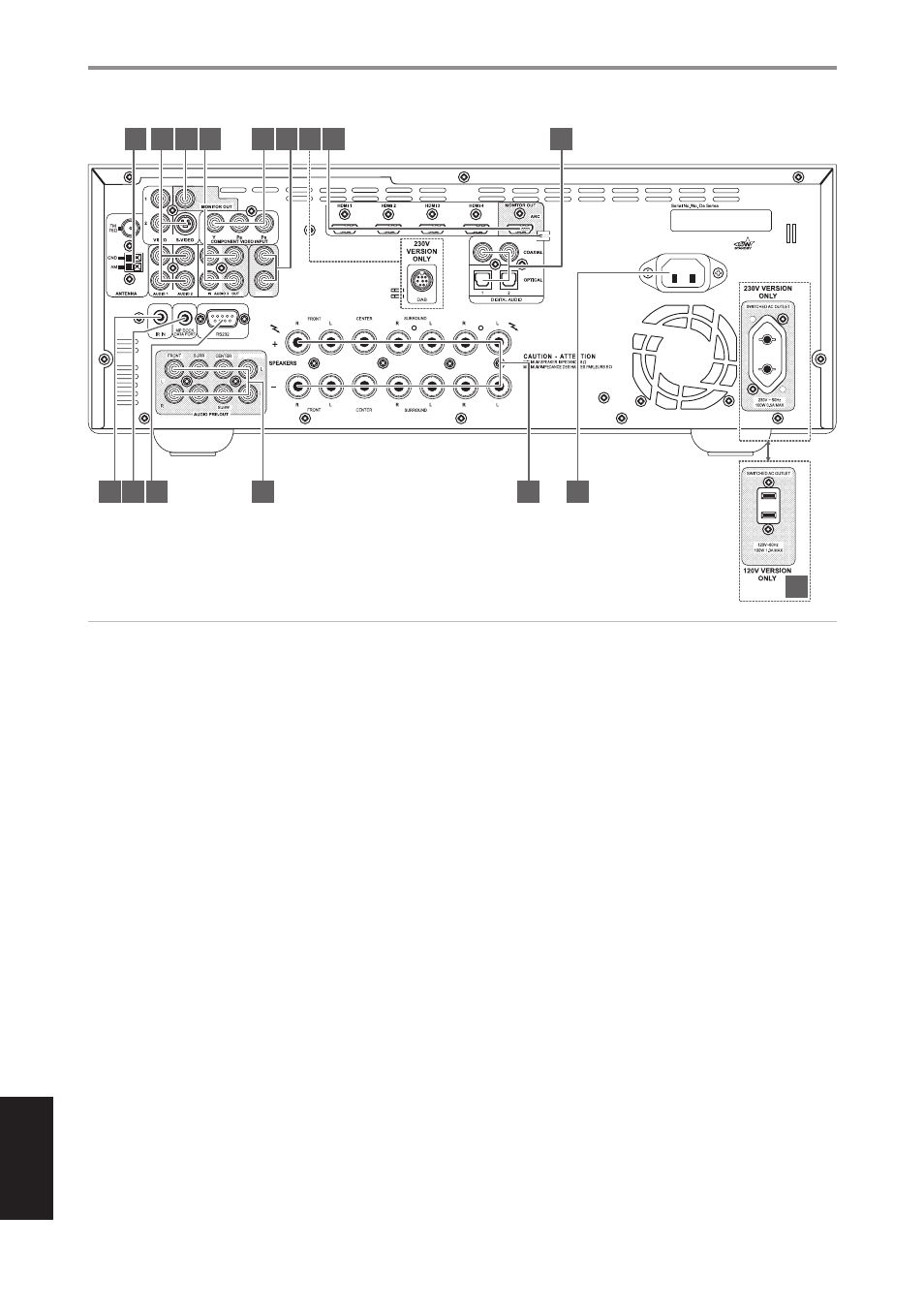

ЗАДНЯЯ ПАНЕЛЬ
ВНИМАНИЕ!
Перед выполнением любых подключений к вашему T 748 выключите его питание или выдерните шнур питания из розетки. Также рекомендуется
отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала или сетевого питания.
SURR-B/ZONE2
ZONE 2
L
R
SURR-BACK/
ZONE 2
SURR-BACK/
ZONE 2
1 2 3 4 6 7 8 9
14 15
5
10 11 12 13
16
8
