Задняя панель, Элементы управления – Инструкция по эксплуатации NAD T 777
Страница 8
1 DIGITAL AUDIO IN (COAXIAL 1-3, OPTICAL 1-3)
• Подключать к соответствующему оптическому или коаксиаль-
ному цифровому выходу источника (например, CD-, DVD- или
BD-проигрывателя, кабельной приставки, цифрового тюнера
или другого компонента).
• Ассоциирование коаксиального и оптического цифрового входа
настраивается через пункт Source Setup (Настройка Источника)
в меню Setup на дисплее.
DIGITAL AUDIO OUT (OPTICAL, COAXIAL)
• Подключите оптические или коаксиальные порты цифрового
выхода к соответствующему аудиовходу совместимых устройств
(ресиверы, звуковые карты ПК или другие цифровые процессоры).
2 HDMI (HDMI IN 1-6, HDMI OUT 1-2)
• К входным разъемам HDMI подключаются выходные разъемы
HDMI таких источников, как BD/DVD-проигрыватель или панель
спутникового/HDTV вещания.
• Подключите выход HDMI OUT 1 и / или HMDI OUT 2 к совмести-
мому телевизору HDTV или проектору с входом HDMI. На обоих
портах вывода HDMI одновременно отображается один и тот же
источник аудио / видео.
ПРЕДУПРЕЖДЕНИЕ
Перед подключением или отключением HDMI кабелей T 777, и
источник следует выключить и выдернуть шнур питания из
розетки. В противном случае возможно повреждение всего обо-
рудования подключенного к разъемам HDMI.
3 AUDIO 1-6/VIDEO 1-3/S-VIDEO 1-3
• Эти разъемы являются другими основными входными разъемами ре-
сивера T 777. Подключите эти входные аудио/видео порты для соответ-
ствующих портов вывода источников, например DVD-проигрывателей,
CD-проигрывателей или кабельных/спутниковых приставок.
• Порты AUDIO 5 и S-VIDEO 3 назначены по умолчанию для вывода
аудио/видео в отдельно продаваемых устройствах NAD IPD
(док-станция NAD для проигрывателя iPod) 1, NAD IPD 2 и более
поздних версиях этих устройств.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

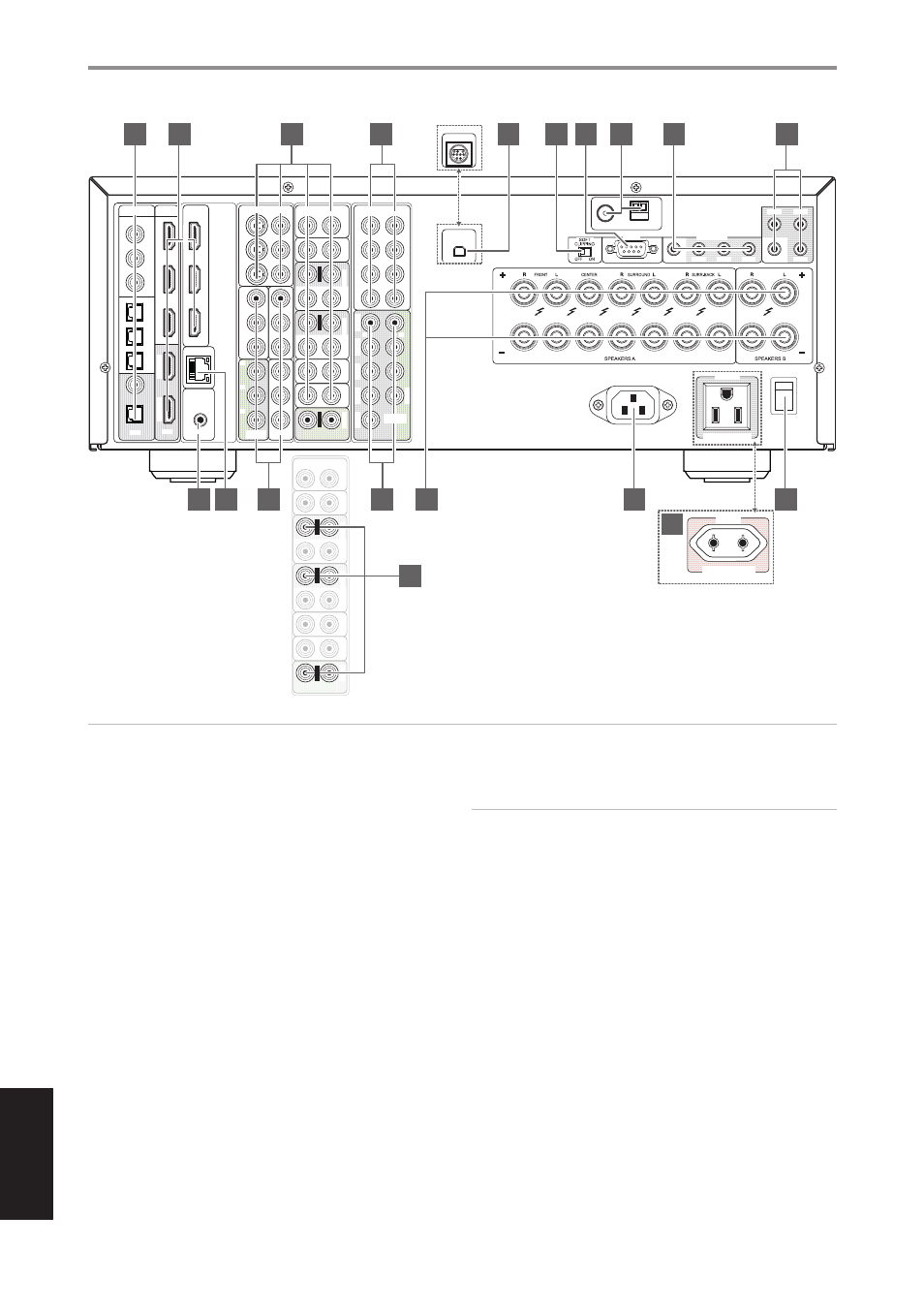

ЗАДНЯЯ ПАНЕЛЬ
ВНИМАНИЕ!
Перед выполнением любых подключений к вашему T 777 выключите его питание или выдерните шнур питания из розетки. Также реко-
мендуется отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала или
сетевого питания.
© NAD T 777
AUDIO 6
AUDIO 5
OUT AUDIO 4 IN
OUT AUDIO 3 IN
AUDIO 2
AUDIO 1
ZONE 2
R
AUDIO
L
ZONE 4
ZONE 3
ZONE 2
SUBW
SUBW 2
SUBW 1
CENTER
SURR-B
SURR
FRONT
R
L
AUDIO
PRE-OUT
CENTER
SURR-B
SURR
FRONT
AUDIO 6
AUDIO 5
Y
P
B
P
R
Y
3
2
1
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
OUT AUDIO 4 IN
ZONE 4
ZONE 3
ZONE 2
OUT AUDIO 3 IN
AUDIO 2
AUDIO 1
ZONE 2
HDMI IN 6
HDMI IN 5
XM
DAB
230V VERSION ONLY
ANTENNA
FM
GND AM
HDMI IN 4
HDMI IN 3
3
2
COAXIAL
OPTICAL
1
3
2
1
HDMI IN 2
HDMI IN 1
HDMI OUT 2
HDMI OUT 1
SWITCHED
POWER
+12V TRIGGER
OUT 1
OUT 2
IN
OUT 3
OUT 2
OUT 1
IN
OUT 3
RS-232
ON
AC OUTLET 120V ~ 60Hz
120W 1A MAX
SWITCHED
AC OUTLET 230V ~ 50Hz
120W 0.5A MAX
OUT
ETHERNET
MP
DOCK
DATA PORT
OUT
R
7.1 CH INPUT
L
R
AUDIO
L
S-VIDEO
IN
3
2
1
VIDEO
MONITOR
OUT
VIDEO
HDMI
DIGITAL
AUDIO
230V VERSION ONLY
1
2
3
4
5
6
15
16
19
7
8
10
9
14
17
12
11
13
18
8
