инструкция по эксплуатации быстрозажимного цангового приспособления
6
наметить местоположение четырех крепежных
отверстий.

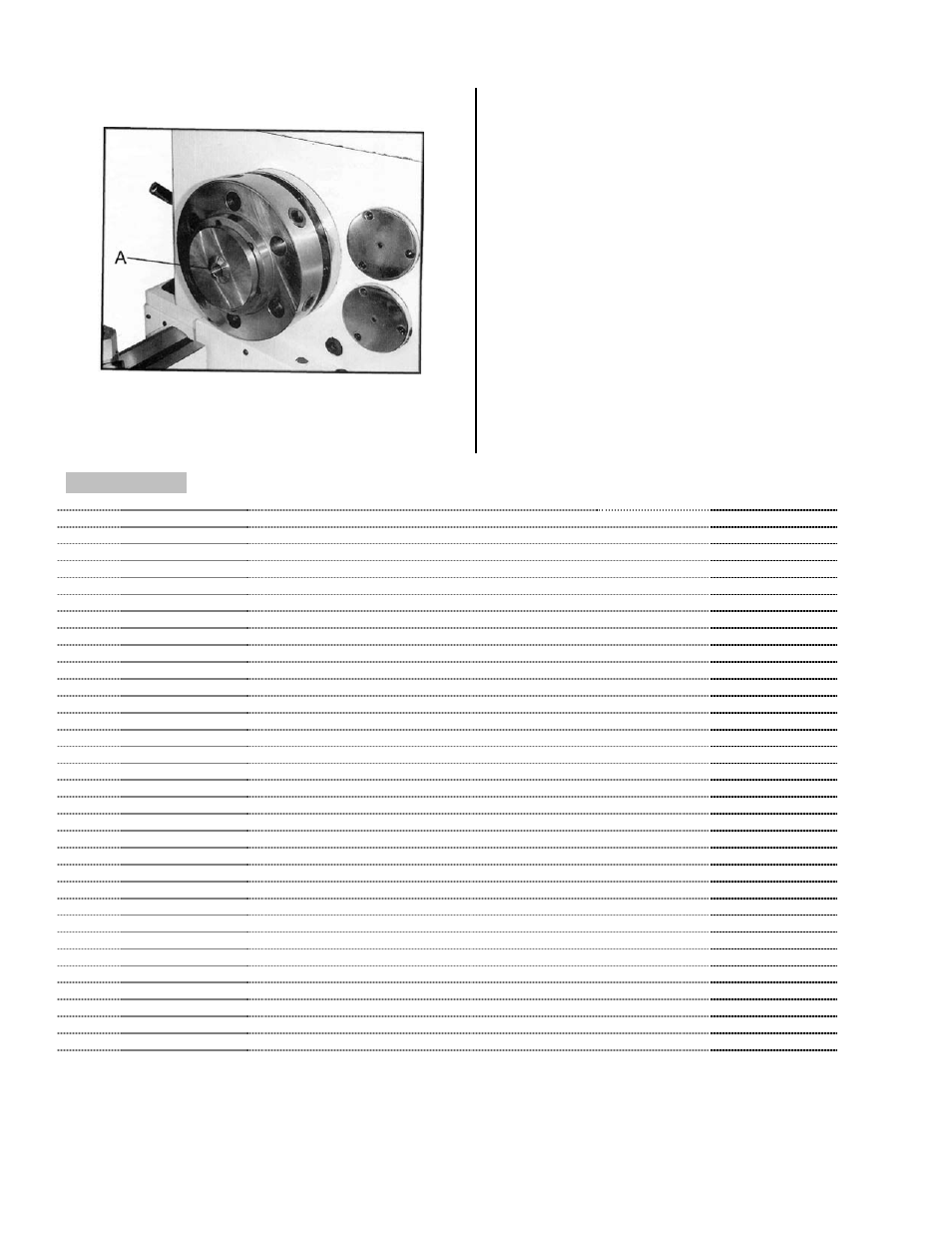

Рис.5
14.
Предостережение: не сверлить сквозное
отверстие! Глубина сверления не более 12 мм.
15.
Просверлить четыре предварительных от-
верстия диаметром до 3,5 мм.
Просверлить четыре окончательных отверстия
диаметром 5,16 мм.
16.
Нарезать резьбу 1/4"-20 получистовым мет-
чиком. Окончательно нарезать резьбу с 1/4"-20.
17.
Закрепить кронштейн на передней бабке
при помощи четырех винтов 1/4"-20 x 3/4".
18.
Соединить все тяги и отрегулировать для
правильного срабатывания.
19.
Установить заготовку в цанге в необходи-
мом положении, для регулировки фланца. По-
вернуть фланец, до тех пор пока вы можете пе-
ремещать рычаг, до щелчка фиксирующего за-
готовку в цанге.
Деталировка
№
Код
Описание
Размер
Количество
1
CC-01D
Соединительная муфта
1
2
CC-02
Переходная втулка
1
3
CC-03
Винт
3
4
CC-04
Шпиндельная оправка
1
5
CC-05F
Тяговая штанга
1
6
CC-06
Скоба
3
7
CC-07
Ось
3
8
CC-08
Скоба-пластина
1
9
CC-09
Пружина
1
10
CC-10
Ось
1
11
CC-11
Шарик
1
12
CC-12
Фланец
1
13
CC-13
Винт
3
14
CC-14
Ось подшипника
1
15
CC-15
Подшипник
1
16
CC-16
Втулка подшипника
1
17
CC-17
Регулировочная гайка
1
18
CC-18
Шайба
1
19
CC-19
Стопорное кольцо (внешнее)
1
20
CC-20
Корпус подшипника
1
21
CC-21
Регулировочный винт
2
22
CC-22
Гайка
2
23
CC-23L
Кронштейн
1
24
CC-24
Винт
4
25
CC-25
Фланец
2
26
CC-26
Ось фланца
2
27
CC-27
Регулировочная ось
1
28
CC-28
Гайка
2
29
CC-29
Регулировочная ось
1
30
CC-30
Гайка
1
31
CC-31
Рукоятка
1
32
CC-32D
Втулка цанги
1
33
CC-33
Штифт
1
