инструкция по эксплуатации быстрозажимного цангового приспособления
5
Использование неправильного электропитания
или поврежденного силового кабеля может
привести к электротравмам.
Монтаж
1.
Отключить питание станка от сети.
2.
Распаковать, и очистить, все защищенные от
ржавчины поверхности легким растворителем
или керосином. Не используйте растворители
красок, лаков или бензин, т.к. это может повре-
дить окрашенные поверхности.
3.
Повернуть эксцентрики и снять патрон
4.
Положить патрон на деревянную подставку.
5.
Очистить конец шпинделя и тщательно про-
чистить внутреннее отверстие шпинделя.
6.
Открыть дверь шпиндельной бабки. Ввернуть
переходную втулку (A, рис. 1) на резьбовой ко-
нец шпинделя.

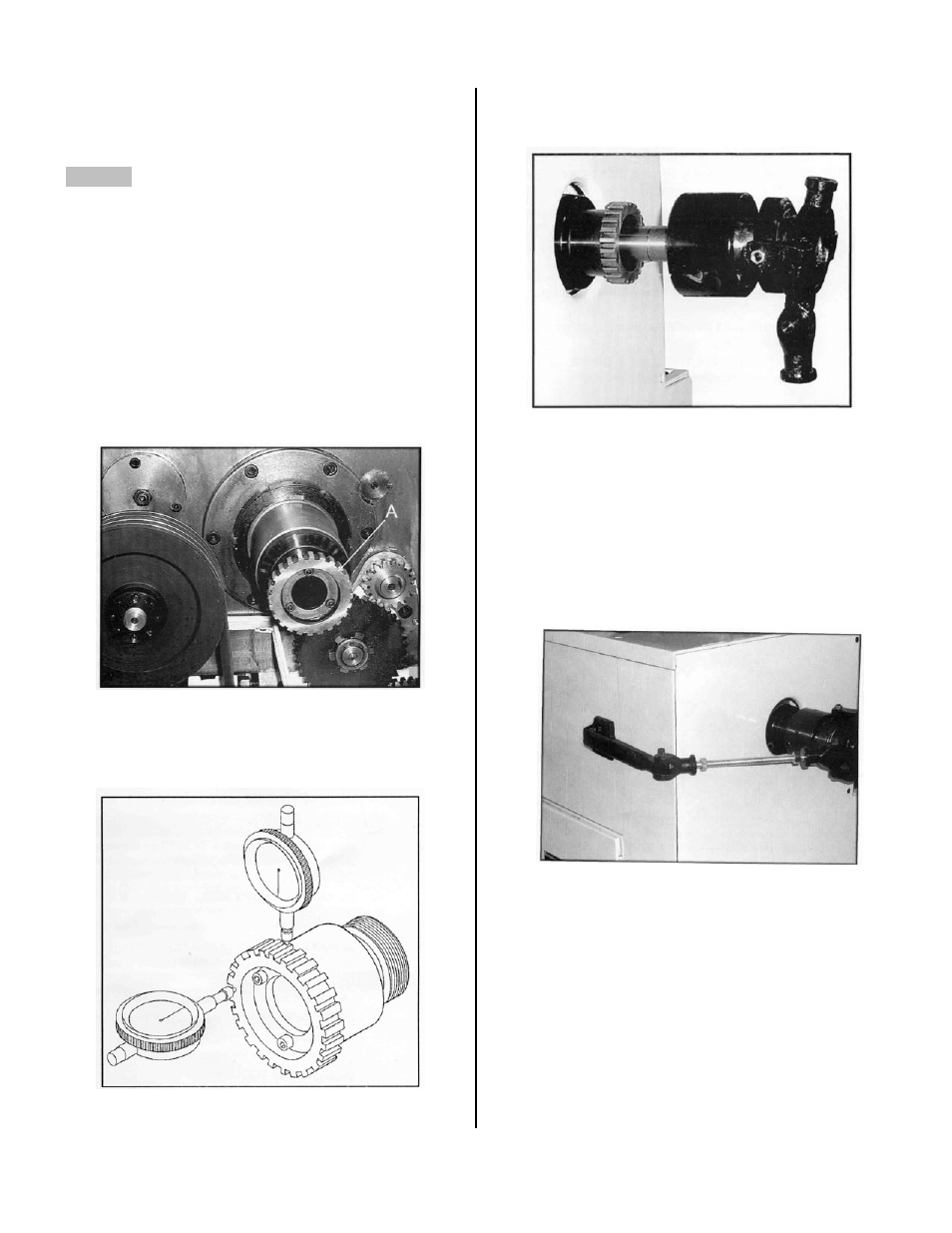

Рис.1
7.
Биение на переходной втулке должно быть
не более 0,12 мм. Регулировка осуществляется
при помощи трех винтов (рис. 2).
Рис.2
8.
Ввернуть тяговую штангу в цангу, собрать
узел согласно схеме, без регулировочных осей
(рис. 3).
Рис.3
9.
Переместить цанговый патрон в сборе в
шпиндель. Убедитесь, в полном зацеплении
замкового механизма на переходной втулке.
10.
Ввернуть цангу в цанговый патрон, ослаб-
ляя цангу, ближе затягивая и поворачивая цан-
гу по часовой стрелке.
Внимание: необходимо прижимать цангу при
этом вращать корпус, для зацепления тяговой
штанги с цангой. Продолжать поворачивать, пока
цанга не встанет (без натяга) в конусе, (рис. 5).
Рис.4
11.
Собрать все тяги и присоединить к корпусу
цангового патрона, (рис. 4).
12.
С помощью другого человека, закрепить
цанговый патрон в этом положении с лапой
крепления в упор передней бабки.
Внимание: ось подшипника должна быть отцен-
трирована в корпусе подшипника.
13.
Как только местоположение опорного крон-
штейна будет определено (примерное распо-
ложение показано на рис. 4), используя кернер,
