инструкция по эксплуатации станка JET мод. JVM-836TS
9
Перекиньте ремень на необходимый ручей
шкивов. Для определения необходимой час-
тоты вращения скорости обратитесь к табли-
це.
Закройте и зафиксируйте кожух.
6
.2 Замена фрезерной оправки
Используя тормоз шпинделя (С, рис. 5) ос-
лабьте зажимную тягу с помощью ключа.
Выкрутите зажимную тягу на 2, максимум на 3
оборота.
С помощью сильного удара по зажимной тяге
резиновым молотком освободите фрезерную
оправку из гнезда крепления шпинделя.
Вставьте желаемую фрезерную оправку и
сильно затяните зажимную тягу.
6
.3 Ручная точная регулировка пиноли

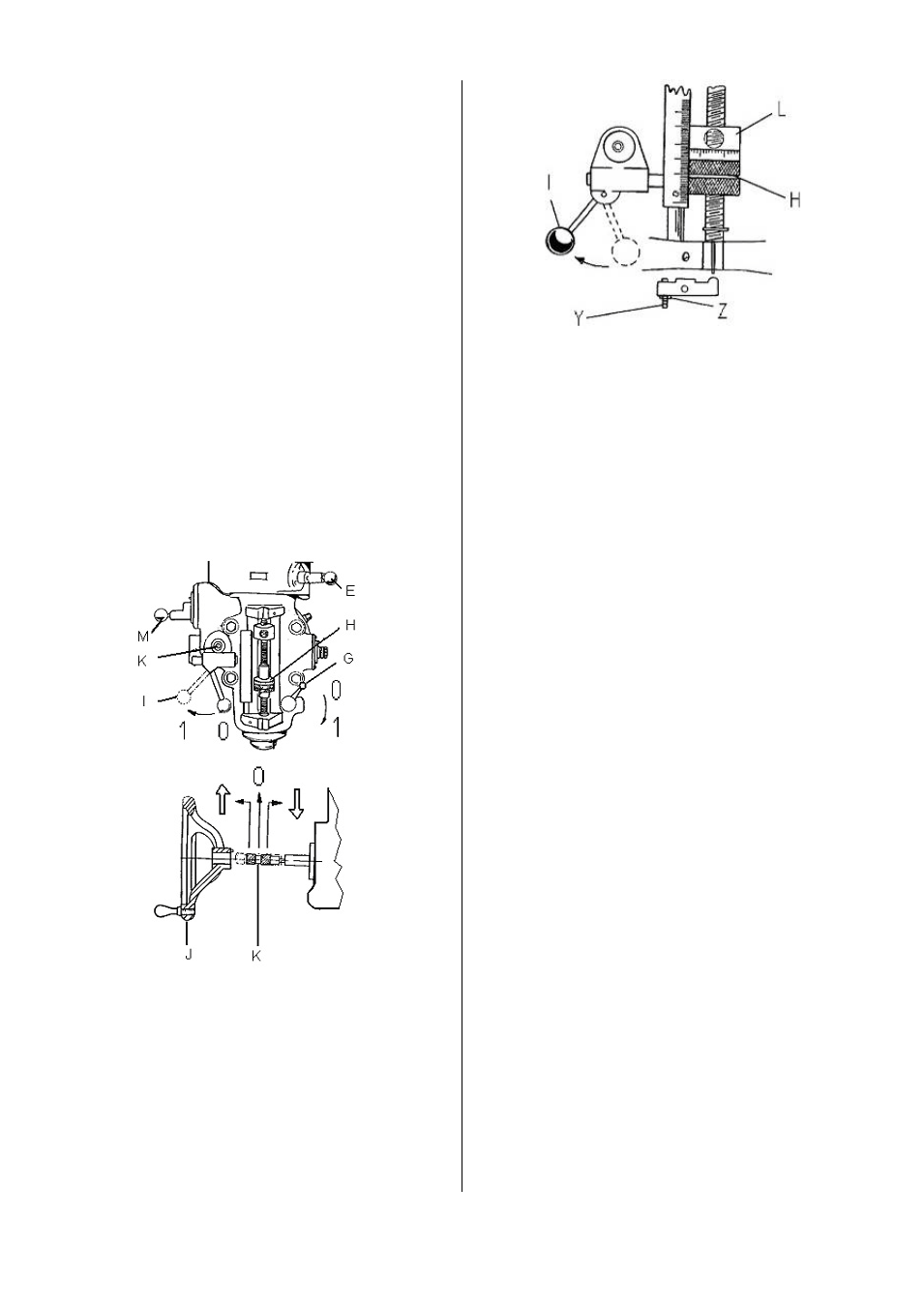

Маховик точной регулировки пиноли (J, рис. 9)
вы можете активизировать посредством рыча-
га (I) Вкл/Выкл подачи при сверлении.
Тяговая/нажимная кнопка подачи при сверле-
нии (К) должна при этом находиться в ней-
тральном (среднем) положении.
Рис. 9
6
.4 Автоматическая подача пиноли
Автоматическую подачу пиноли Вы можете
активировать посредством рычага (I)
Вкл/Выкл подачи при сверлении.
Тяговая/нажимная кнопка подачи при сверле-
нии (К) должна быть при этом установлена на
передний ход (нажата) или на обратный ход
(
вытащена).
Рис.10
Подача при сверлении остается включенной
до тех пор, пока концевой упор (L) не коснется
регулировочной гайки глубины сверления (Н).
Подача при сверлении может быть отключена
вручную в любой момент времени с помощью
рычага Вкл/Выкл (I).
6
.5 Выключение подачи
Автоматика выключения регулируется на за-
воде изготовителе.
Если необходимо произвести новую регули-
ровку, то следует поступать следующим обра-
зом:
Ослабьте контргайку (Z, рис. 10).
Введите в зацепление рычаг подачи сверле-
ния (I).
Установите регулировочную гайку глубины
сверления (Н) против концевого упора (L).
Медленно поворачивайте регулировочный
винт до тех пор, пока рычаг подачи сверления
(I
) не выйдет из зацепления.
Сильно затяните контргайку (Z).
6
.6 Регулировка упора глубины отверстий
Для сверления большого количества отвер-
стий на одинаковую глубину применяйте упор
глубины сверления.
Установите регулировочную гайку глубины
сверления (Н) в желаемое положение.
6
.7 Подача по оси Х
Установите концевые упоры (N, рис. 11) в же-
лаемое положение, подача отключится в этом
месте автоматически.
Выберите желаемую скорость на регуляторе
(Р) и направление вращения на рычаге вклю-
чения (О).
Включение и остановка подачи производится
с помощью выключателя подачи (R).
Быстрое перемещение каретки достигается
посредством нажатия кнопки ускоренного хо-
да (S).
