инструкция по эксплуатации станка JET мод. JVM-836TS
8
G .....
Зажим пиноли
H .....
Регулировочная гайка хода пиноли
I .......
Рычаг автоподачи пиноли, Вкл/Выкл
J ......
Маховик тонкой подачи пиноли
К ...... Подача сверла Прямой/обратный ход
L ......
Ограничитель хода пиноли
М ..... Рычаг выбора подачи мм/об
N .....
Зажимная тяга

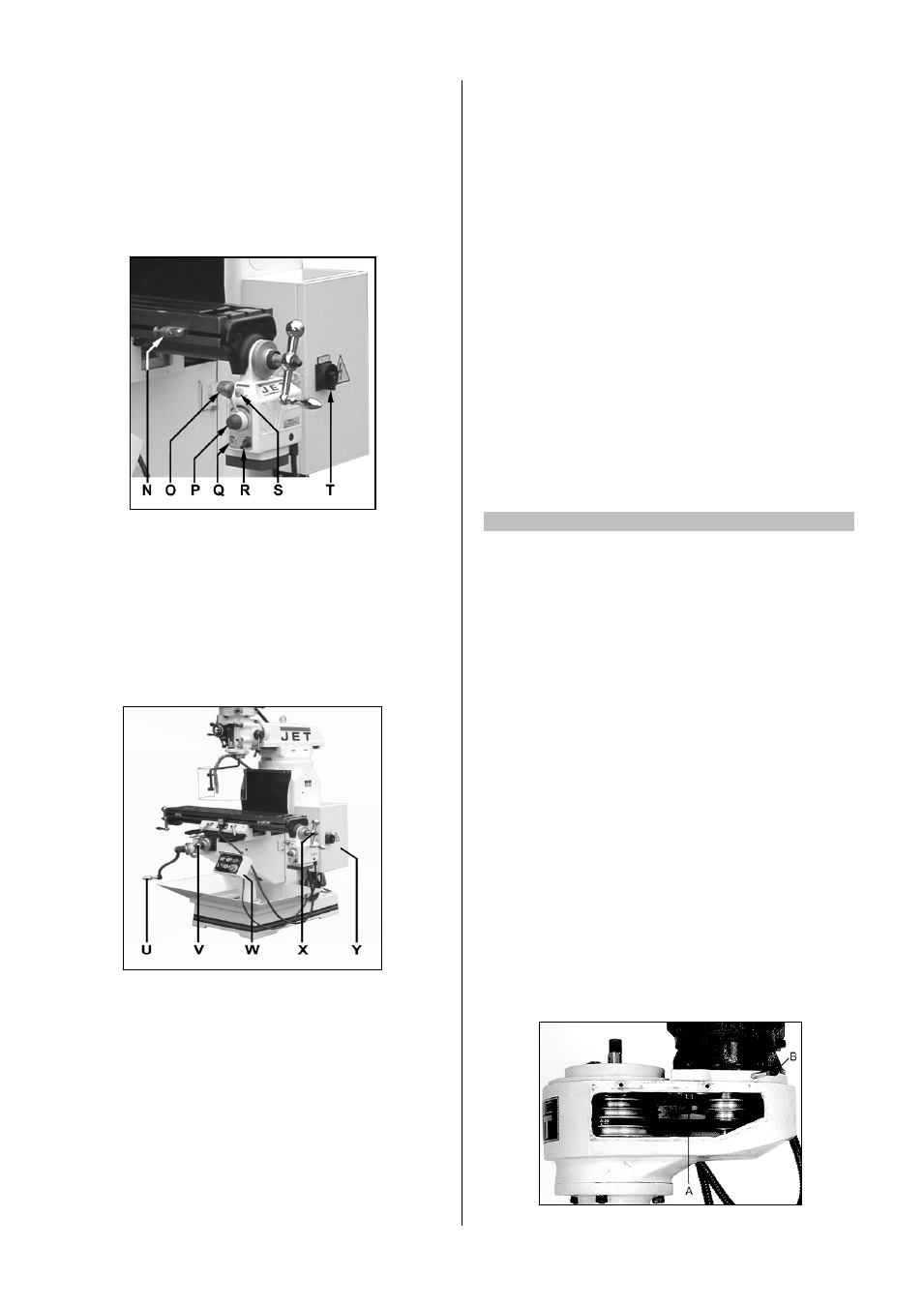

Рис. 6
N .....
Регулируемый концевой упор
О ..... Рычаг для включения перемещения
влево/вправо
Р...... Рычаг выбора подачи
Q .....
Автоматический выключатель
R .....
Выключатель подачи Вкл/Выкл
S......
Кнопка ускоренного хода
T ......
Главный электрический выключатель
Рис. 7
Т ...... Кривошипная рукоятка оси Z
V......
Рукоятка оси Y
W.....
Пульт управления
Х...... Рукоятка оси Х
Y......
Электрораспределительный шкаф
5
.2 Выбор числа оборотов шпинделя
Правильность выбора числа оборотов шпин-
деля зависит от вида обработки, материала
заготовки, а также от диаметра инструмента и
материала.
Рекомендации по выбору чисел оборотов
действительны для диаметра инструмента 10
мм и для обработки резанием с помощью ин-
струмента из быстрорежущей стали (Р6М5)
например, спиральное сверло.
Алюминий, латунь: .................... 1500 об/мин
Серый чугун: .............................. 1000 об/мин
Сталь (Сталь 15): ........................ 800 об/мин
Сталь (Сталь 45): ........................ 600 об/мин
Нержавеющая сталь: .................. 300 об/мин
При применении твердосплавного инструмен-
та (ВК8) допускается увеличение числа обо-
ротов примерно в 5 раз.
Общая рекомендация:
Чем больше диаметр инструмента, тем мень-
ше возможное число оборотов.
Например:
Сталь (Сталь 15) с диаметром 20 позволяет
применять следующие числа оборотов:
400 об/мин для инструмента из Р6М5
2000 об/мин для инструмента из ВК8
6
. Работы по наладке и регулировке станка
Общие указания:
Перед работами по наладке и регулировке
станок должен быть предохранен против
непреднамеренного пуска.
Нажмите кнопку выключателя аварийного
отключения!
6
.1 Изменение числа оборотов
(A)
Сначала выберите ступень передачи
Быстро/0/медленно (D, рис. 5).
-
Быстро (рычаг вверх, прямой привод)
-
Нейтральное (рычаг посередине, свободный
ход)
-
Медленно (рычаг вниз, привод через пони-
женную передачу)
Внимание:
Ступень передачи разрешается переключать
только при остановленном шпинделе и моторе.
Ослабьте стопорные ручки кожуха ремня (А,
Рис. 4) и откройте кожух.
Ослабьте шестигранную гайку (А, Рис. 8).
При помощи рукоятки (В) переместите двига-
тель вперед, чтобы ослабить натяжение ремня.
Рис.8
