инструкция по эксплуатации станка JET мод. JVM-836TS
10

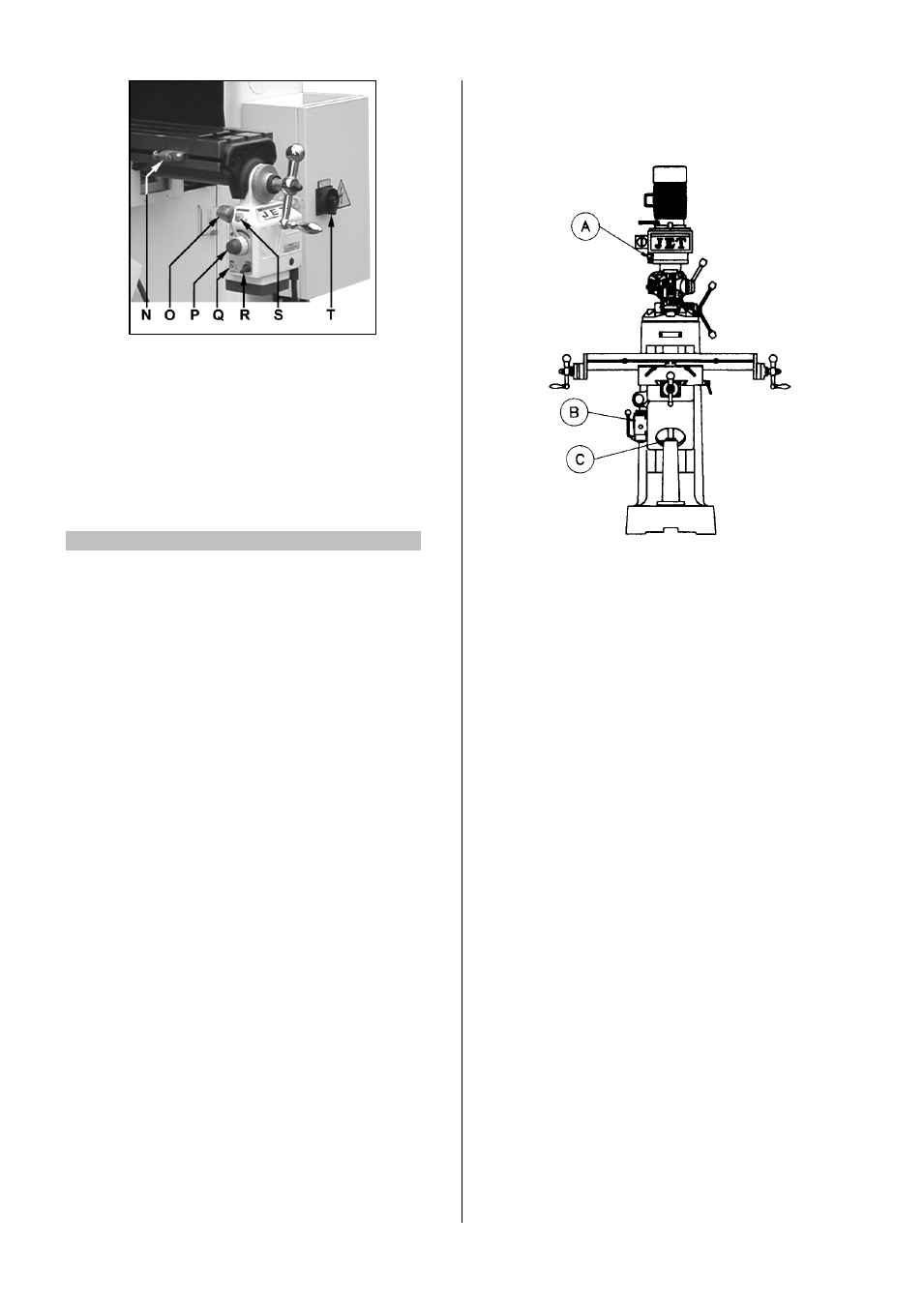

Рис.11
N .....
Регулируемый концевой упор
О ..... Рычаг для включения перемещения
влево/вправо
Р...... Рычаг выбора подачи
Q .....
Автоматический выключатель
R .....
Выключатель подачи ВКЛ/ВЫКЛ
S......
Кнопка ускоренного хода
7.
Контроль и техническое обслуживание
Общие указания.
Перед проведением на станке работ по
техническому обслуживанию, ремонту и
очистке станок должен
быть предохранен от случайного
включения.
Выключить главный выключатель и на-
жать кнопку аварийного отключения!
Производите очистку станка через равномер-
ные промежутки времени.
Немедленно заменяйте поврежденные предо-
хранительные устройства.
Подключение и ремонт электрического обору-
дования разрешается проводить только ква-
лифицированным электрикам.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям бы-
строизнашивающимся, требуют контроля из-
носа и натяжения и периодической замены.
Гарантия на такие детали не распространяет-
ся. Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в конст-
рукции станка, выполняют предохранитель-
ные функции. Замене по гарантии такие
детали не подлежат.
7
.1 Еженедельная смазка:
Еженедельно смазывается:
Согласно DIN 51502 CG ISO VG 68
(
например, с помощью масел BP Maccurat 68,
Castrol Magna BD 68, Mobil Vectra 2,
ИГНПс-40)
-
ходовой винт для перемещения стола по
вертикали (С, Риc. 8).
Смазывается по всей длине.
Рис. 12
7
.2 Ежедневная смазка:
Ежедневно смазываются:
(например, с помощью масел BP Maccurat 68,
Castrol Magna BD 68, Mobil Vectra 2)
-
подшипниковые опоры ходового винта .
Наполнить масленку (А, Рис. 12) маслом.
-
пиноль ходового винта.
Смазывается по всей длине.
-
Централизованная смазка маслом.
При необходимости доливать масло в резер-
вуар для масла (В, Рис. 12).
При работе станка каждый час задействуйте
централизованную систему смазки.
При этом смазываются направляющие карет-
ки, а также ходовые винты подачи по осям Х и
Y .
7
.3 Регулировка направляющей каретки.
Направляющие подачи по осям Х,Y и Z осна-
щены регулируемыми клиновыми планками.
Если необходимо произвести регулировку, то
ее необходимо проводить в следующем по-
рядке:
Начинайте с направляющей подачи по оси Z,
затем следует направляющая подачи по оси
Y
и в конце – направляющая подачи по оси Х.
Проверьте люфт каретки при перемещении и
при необходимости повторите регулировку.
