инструкция по эксплуатации станка JET мод. JMD-1
8
Общее правило:
Чем больше диаметр сверления, тем меньше
число оборотов.
Например:
Сталь (Cталь 15) диаметром 20 мм позволяет
использовать следующее число оборотов.
400 об/мин - с инструментом из высокопроизво-
дительной быстрорежущей стали
2000 об/мин - с твердосплавным инструмен-
том
Обратите внимание: Выбирайте низкую ско-
рость для нарезания резьбы.
6
. Установка и регулировка
Предупреждение:
Установка и работы по регулировке могут быть
выполнены только после того, как станок за-
щищен от случайного пуска. Отключен от ис-
точника питания!
6
.1 Замена оправки
Снимите защитную крышку (K, Рис. 1).
Ослабьте зажимную тягу.
Поверните зажимную тягу на 2, максимум 3
оборота.
Стукните по зажимной тяге молотком с резино-
вым наконечником, чтобы оправка выбилась из
патрона. Выверните зажимную тягу полностью,
извлеките оправку сверлильного патрона.
6
.2 Применение маховика точной подачи.
Чтобы активировать маховик точной подачи (J,
Рис.1) нажмите кнопку «ON/OFF» («вкл\выкл»)
(O, Рис.2).
6
.3 Наклон стойки
Чтобы наклонить вертикальную стойку надо ос-
лабить шестигранный болт (D, Рис. 1).
Стойка может быть наклонена на 45° влево и
45° вправо.
7
. Обслуживание и осмотр
Общие примечания:
Обслуживание, чистка и ремонтные работы
может только быть выполнено после того,
как станок защищен от случайного пуска.
Отключите станок от источника питания!
Регулярно проводите очистку станка.
Дефектные предохранительные устройства
должны быть заменены немедленно.
Ремонт и обслуживание электрических систем,
может выполняться только квалифицирован-
ным электриком.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в кон-
струкции станка, относятся к деталям быстро-
изнашивающимся, требуют контроля износа и
натяжения и периодической замены. Гарантия
на такие детали не распространяется. Защит-
ные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции станка,
выполняют предохранительные функции. За-
мене по гарантии такие детали не подлежат.
7
.1 Еженедельная смазка
DIN 51502 CG ISO VG68
(
например BP Maccurat 68, Castrol Magna BD 68,
Mobil Vectra 2,
ИГНПс-40)
- X/Y/Z-
оси ходовые винты
Применяют масло на всю длину.
- X/Y/Z-
оси маховиков
Смазывают через пресс-масленки.
- X/Y/Z-
оси направляющие
Смазывают по всей длине.
-
Пиноль шпинделя
Применяют масло на полную длину.
7
.2 Регулировочные планки
Планки по осям X/Y/Z для регулировки зазора
направляющих при помощи винтов.
7

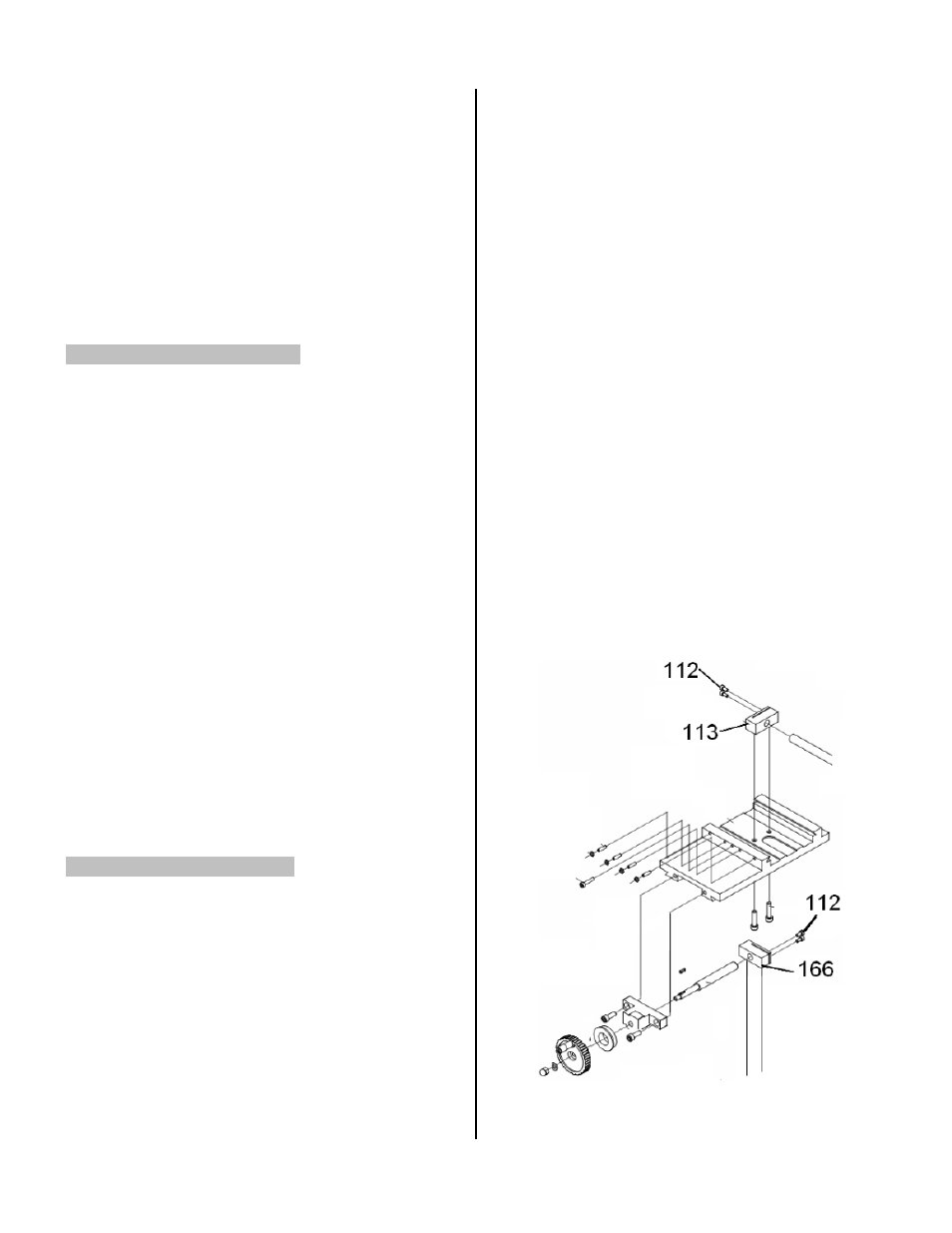

.3 Разрезная гайка винта
Ходовые винты по осям X/Y (112, 166) оснаще-
ны регулируемыми разрезными гайками.
Рис.5
Затяните винты (112), чтобы выбрать люфт
винта.
