инструкция по эксплуатации станка JET мод. JMD-1
5
Опасность травмы вследствие вращающегося
патрона и инструментов.
Опасность из-за разлетающейся горячей
стружки.
Подвержение опасности из-за шума и пыли.
Обязательно надевать средства индивидуальной
защиты, такие как защитные очки и наушники.
Подвержение опасности поражения электриче-
ским током при неправильной прокладке кабеля.
3
. Спецификация станка
3
.1 Технические характеристики
Макс. диаметр сверления Ст.3 .................. 10 мм
Макс. диаметр резьбы Ст.3 ............................. М6
Макс. диаметр торцевой фрезы ................ 20 мм
Макс диаметр концевой фрезы .................. 10 мм
Частота вращения шпинделя
I ...................................................100-
1000 об/мин
II ..................................................200-
2000 об/мин
Конус шпинделя ........................................... MK-2
Ход пиноли шпинделя ................................ 30 мм
Зажимная тяга ............................................... M10
Наклон стойки .................... 45° влево/45° вправо
Расстояние шпиндель-стойка. ................. 140 мм
Расстояние шпиндель-стол. ..................... 210 мм
Размер стола по оси Х и Y ............... 240x145 мм
Ход стола по оси Х и Y ..................... 190х100 мм
Ход фрезерной головки ............................ 230 мм
Т-образный паз, 3 ......................................... 8 мм
Выходная мощность ................. 0,15 кВт/S
1
100%
Потребляемая мощность ........... 0,25 кВт/S
6
40%
Габаритные размеры ................. 550x450x630 мм
Масса ............................................................ 40 кг
Сетевое питание ...............230 В ~1L/N/PE 50 Гц
*Примечание: Спецификация данной инструк-
ции является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации обору-
дования без уведомления потребителя.
Настройка, регулировка, наладка и техниче-
ское обслуживание оборудования осущест-
вляются покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запа-
сом.
Станок предназначен для эксплуатации в закры-
тых помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
Во избежание преждевременного выхода элек-
тродвигателя станка из строя и увеличения ре-
сурса его работы необходимо: регулярно очи-
щать электродвигатель от стружки и пыли; кон-
тролировать надежность контактов присоеди-
ненных силовых кабелей; контролировать соот-
ветствие сечения силового или удлинительного
кабеля.
3
.2 Уровень шума
Уровень мощности звука (согласно EN 11202):
Холостой ход максимальное число оборо-
тов79,4 дБ (A)
Приведенные значения относятся к уровню испус-
кания шума и не являются необходимым уровнем
для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оценить
подвержение опасности и возможные риски.
3
.3 Комплект поставки
Сверлильный патрон 10 мм с оправкой Mk-2
Зажимная тяга М10
Защитный экран
Инструкция по эксплуатации
Деталировка

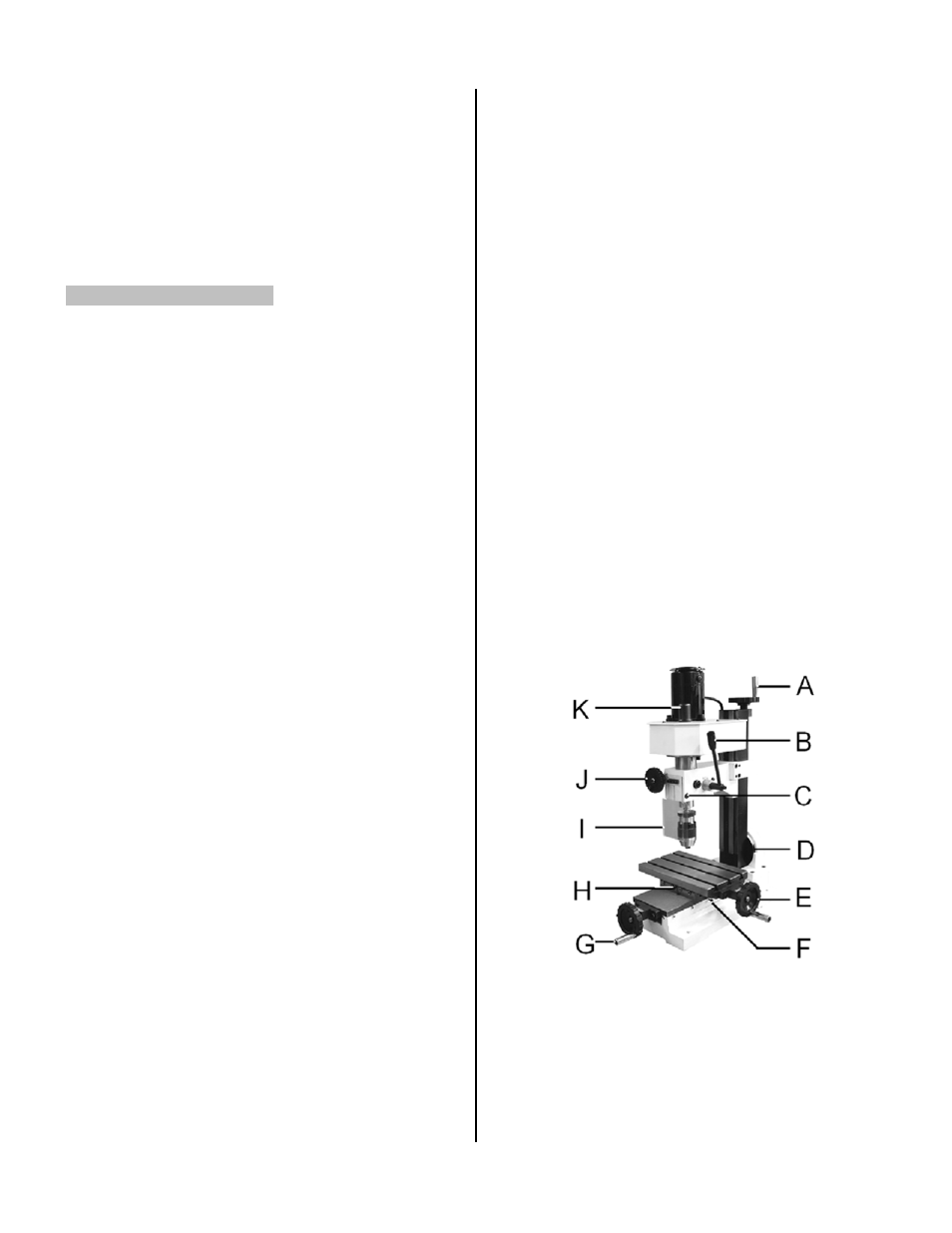

Рис.1
А ........ Маховик перемещения головки по оси Z
B ........
Рукоятка ручной подачи
C .......
Блокировка пиноли шпинделя
D .......
Фиксатор наклона стойки
E ........
Маховик перемещения стола по оси X
F ........
Фиксатор перемещения стола по оси Y
G .......
Маховик перемещения стола по оси Y
H .......
Фиксатор перемещения стола по оси X
