I ..........
Защитный экран
J .........
Маховик тонкой подачи пиноли
K.........
Крышка зажимной тяги

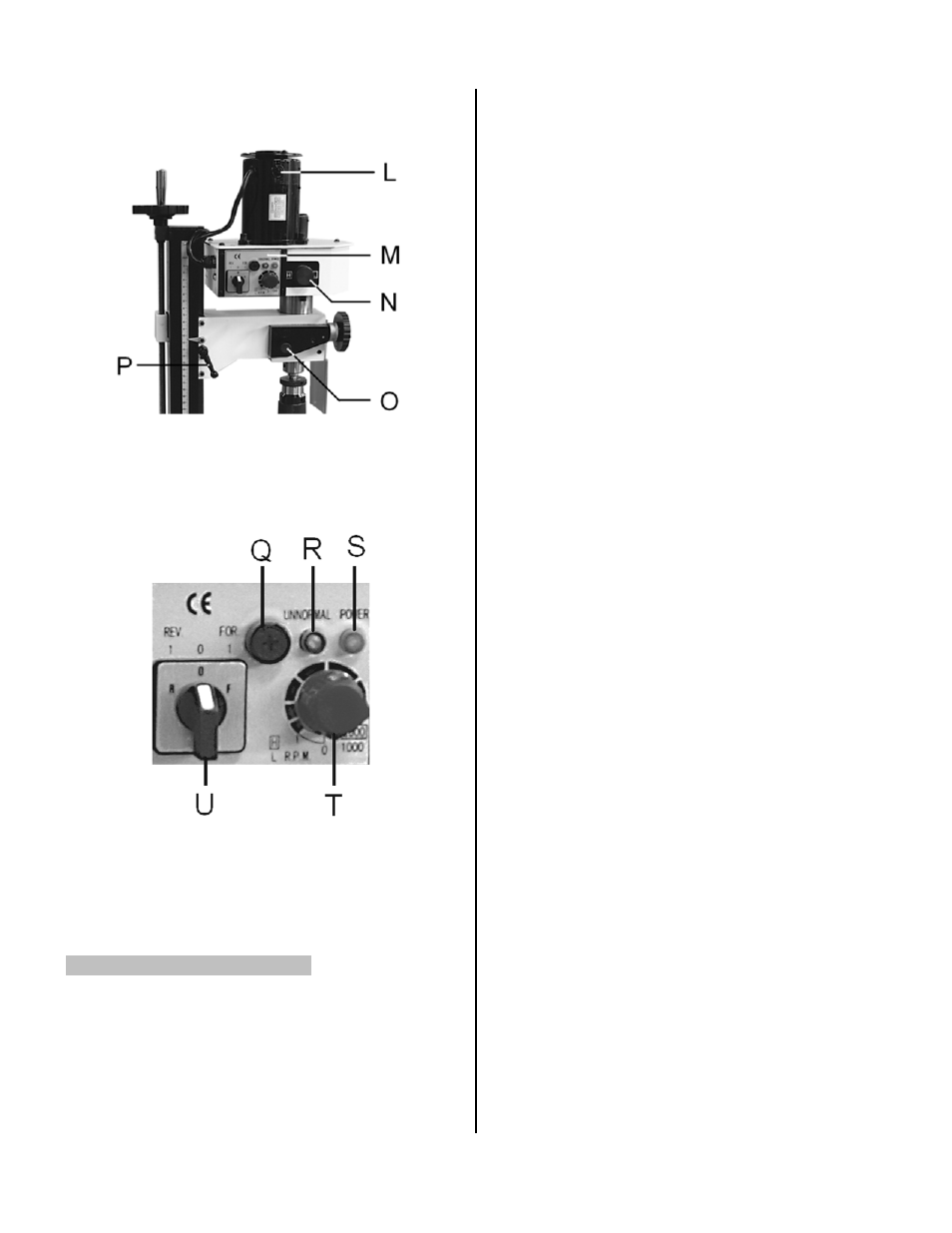

Рис.2
L ......
Коллекторный двигатель
М ..... Пульт управления
N .....
Рукоятка выбора диапазона вращения
O .....
Кнопка вкл./откл. тонкой подачи
P......
Фиксатор перемещения по оси Z
Рис.3
Q .....
Плавкий предохранитель перегрузки
R .....
Лампа-индикатор ошибки
S......
Лампа включения напряжения
T ......
Регулятор частоты вращения
U .....
Переключатель направления вращения
4
. Транспортировка и запуск
4
.1 Транспортировка и установка
Станок предназначен для работы в закрытых
помещениях и должен быть закреплен винтами
на подставке или верстаке.
Удостоверьтесь, что станок не может опро-
кинуться!
По соображениям транспортной упаковки ста-
нок не собран полностью.
4
.2 Сборка
Если Вы при распаковке обнаружили повреж-
дения вследствие транспортировки, немедлен-
но сообщите об этом Вашему продавцу, не за-
пускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соответ-
ствии с требованиями охраны окружающей
среды.
Удалите защитную транспортную смазку с по-
мощью мягких растворителей.
Приверните рукоятки к маховикам (A, E, G Рис. 1).
4
.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а
также применяемые силовые кабели должны
соответствовать предписаниям. Напряжение и
частота тока в сети должны соответствовать
параметрам, указанным на фирменной таблич-
ке станка.
Установленное изготовителем защитное уст-
ройство должно быть рассчитано на 10 А.
Применяйте для подсоединения только сило-
вые кабели с обозначением H07RN-F.
Подключение и ремонт электрического обору-
дования разрешается проводить только квали-
фицированным электрикам.
Убедитесь, что выключатель Rev/OFF/Fwd (ре-
верс/выкл/вперед) (U, Рис.3) находится в поло-
жении ВЫКЛ. (OFF) прежде, чем Вы будете
подключать станок к электросети.
4
.4 Первичная смазка
Перед первым пуском в эксплуатацию станка
необходимо смазать все места смазки.
При несоблюдении этого требования возможны
значительные повреждения!
(См. Смазка, Глава 8)
4
.5 Запуск станка
Перед стартом станка проверьте годность
сверлильного патрона.
Убедитесь, что выключатель Rev/OFF/Fwd (ре-
верс/выкл/вперед) (U, Рис.3) находится в поло-
жении ВЫКЛ. (OFF) прежде, чем Вы будете
подключать станок к электросети.
Лампа индикации напряжения (S, Рис. 3)
светится при включении в сеть.
Используйте переключатель Rev/OFF/Fwd (ре-
верс/выкл/вперед) (U, Рис. 4), чтобы включать и
останавливать станок.
Частота вращения шпинделя может быть отре-
гулирована регулятором частоты вращения (T).
