инструкция по эксплуатации станка JET мод. HBS-1321W
9
Поворачивайте эксцентриковый вал (С), пока
зазор между полотном не составит 0,05 мм.

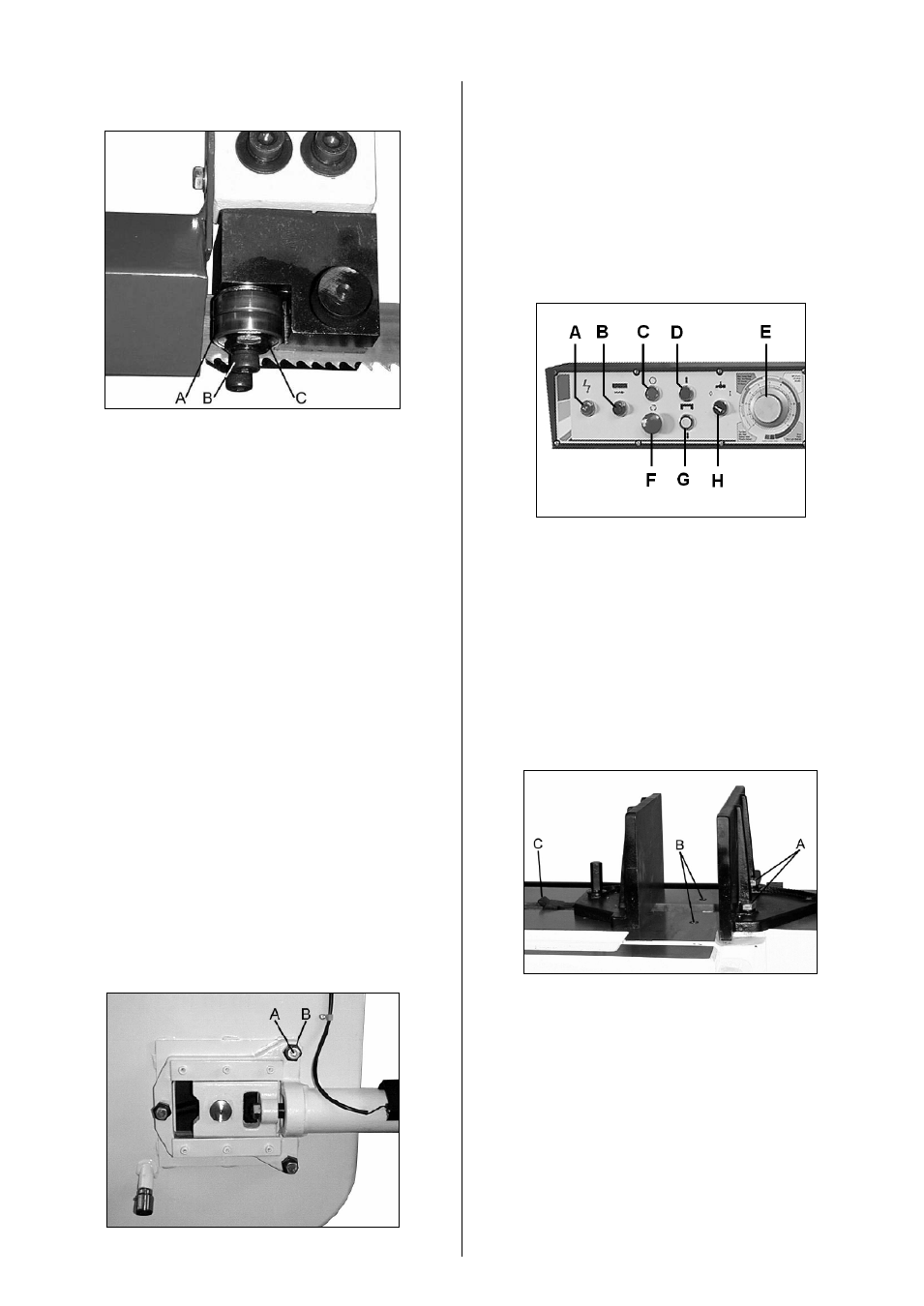

Рис.13
Затяните гайки.
Отрегулируйте направляющие (А, Рис. 12)
так, чтобы они немного касались полотна.
6
.5 Регулировка хода полотна
ВНИМАНИЕ
Регулировка хода полотна производится
при открытом кожухе шкива, чтобы можно
было видеть полотно. Регулировка должна
производиться только квалифицирован-
ными специалистами. Ход полотна регу-
лируется во время работы станка. Будьте
осторожны, не касайтесь полотна!
Ход полотна отрегулирован на заводе-
изготовителе и не требует дополнительной
регулировки.
Установите работу станка на самой медлен-
ной скорости.
Пильное полотно должно перемещаться
вблизи буртика колеса, однако не сильно на-
бегать на буртик.
Если требуется дополнительная юстировка,
то ослабьте винты (A, Рис. 14).
Регулировка движения пильного полотна про-
изводится посредством ослабления или затя-
гивания 3-х установочных гаек (B).
Рис.14
Регулировка движения пильного полотна яв-
ляется очень чувствительной, начинайте ее с
поворота установочных гаек на четверть обо-
рота (B).
После проведенной регулировки движения
пильного полотна снова затяните винты (A).
6
.6 Регулировка скорости подачи
Скорость опускания консоли пилы устанавли-
вается с помощью регулировочной ручки (Е,
Рис. 15).
Рис.15
При резании тонкостенных заготовок (трубы,
профили и т.д.) всегда устанавливайте мед-
ленную скорость опускания, чтобы избежать
сильного износа пильного полотна.
6.7
Регулировка тисков
Затягивание заготовки производится с помо-
щью маховика тисков (A, рис. 11).
Для быстрого перемещения приподнимите
фиксатор (С, Рис. 16) и снова установите его
зубчатую рейку.
Рис.16
Тиски могут быть переставлены для резов под
углом.
Ослабьте винты и зажмите стационарную губ-
ку (А) в положении под необходимым углом.
Установите зажимную губку параллельно ста-
ционарной.
С помощью угломера проверьте, правильно
ли выставлен угол.
Чтобы сохранить производительность пиле-
ния, существуют отверстия для регулировки
тисков (А, В).
