инструкция по эксплуатации станка JET мод. HBS-1321W
8
6
.2 Замена полотна
ВНИМАНИЕ
Перед регулировкой станка или сервис-
ными работами обязательно отключайте
станок от питания! Иначе возможны серь-
ёзные травмы!
Отключите станок от питания.
Ленточное полотно должно соответствовать
спецификации.
Перед установкой проверьте пильное полотно
на наличие повреждений (трещин, повреж-
денных зубьев, изгибов). Не применяйте по-
врежденные полотна пил.
При работе с пильным полотном надевайте
подходящие защитные перчатки.
Установите консоль вертикальное положение
и зафиксируйте (закройте ручку регулировки
подачи Е, Рис. 1).
Откройте крышку роликов.
Сдвиньте направляющие пильного полотна
(B, рис. 9) как можно дальше с роликов для
пильного полотна.

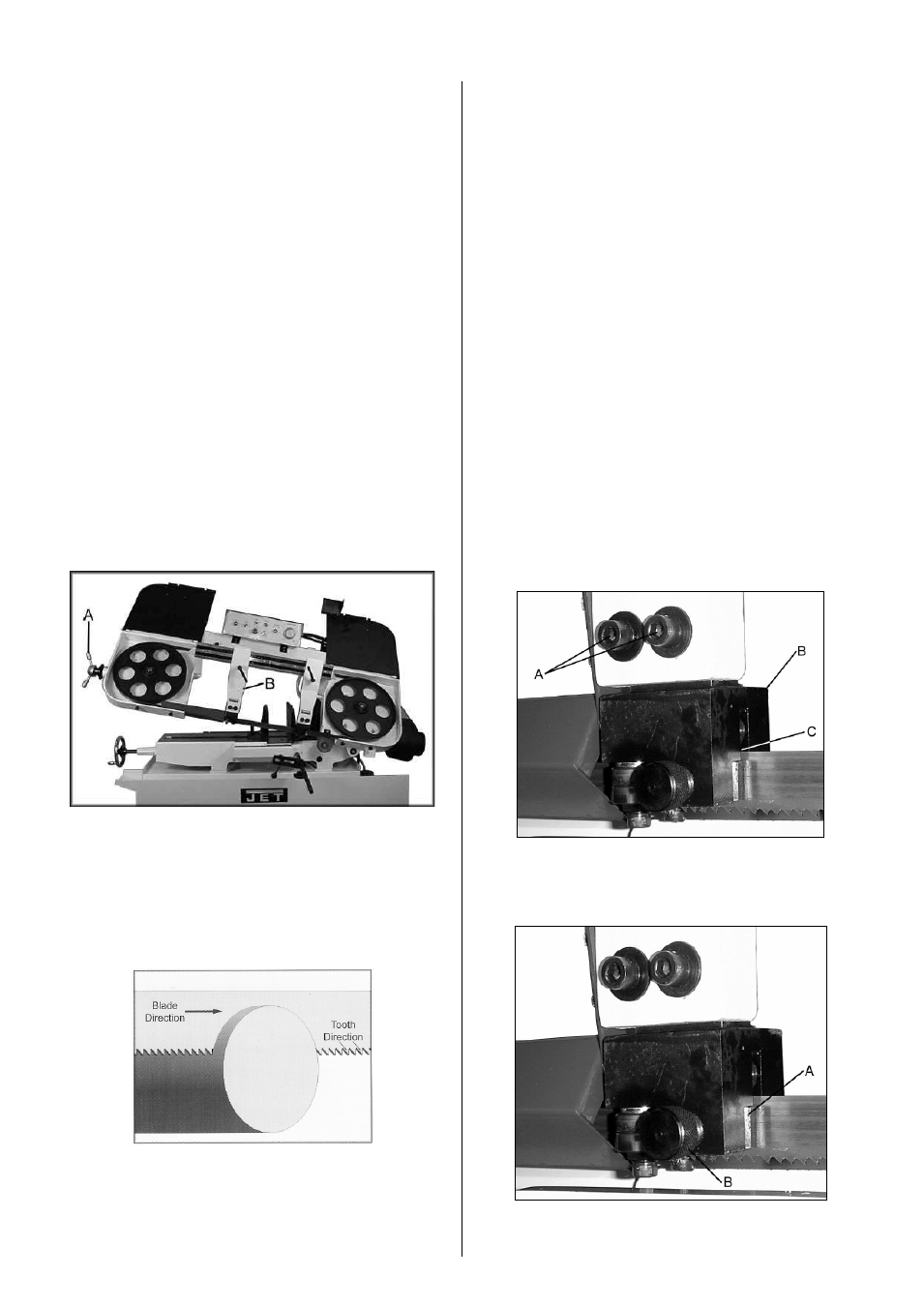

Рис.9
Снимите красный кожух полотна и щётку.
Ослабьте натяжение пильного полотна и сни-
мите пильное полотно.
Установите новое полотно пилы. Следите за
тем, чтобы зубья был направлены в сторону
резки (Рис. 10).
Рис.10
Поворачивайте маховик натяжения пильного
полотна до тех пор, пока флажок натяжения
пильного полотна не будет находится в зоне
между рисками.
ВНИМАНИЕ: при чрезмерном натяжении воз-
можен разрыв полотна, при недостаточном -
проскальзывание ведущего шкива, закусыва-
ние полотна в заготовке или увод от перпен-
дикулярного реза.
Нанесите на пильное полотно несколько ка-
пель легкого масла.
Установите красную защитную крышку пиль-
ного полотна, щеточное колесо и закройте
крышки роликов.
Снова включите станок в сеть.
6
.3 Регулировка направляющих полотна
Отключите станок от сети.
Установите направляющие полотна пилы как
можно ближе к заготовке.
6.4
Регулировка роликовых направляющих
Отключите станок от сети.
Ослабьте винты (A, рис. 11) и установите зад-
ний ролик на расстояние примерно 0,1 мм от
спинки пильного полотна (С).
Снова затяните винты.
Рис.11
Ослабьте твердосплавные направляющие
полотна (А, Рис. 11), ослабив винты (В). Ото-
двиньте направляющие от полотна.
Рис.12
Ослабьте стопорные винты (В, рис. 13).
