инструкция по эксплуатации станка JET мод. HBS-1321W
6
ВНИМАНИЕ
Масса станка – 600 кг. Убедитесь, что гру-
зоподъёмность вашего грузоподъемного
средства соответствует массе станка.
Установите четыре регулировочных болта со
стопорными гайками на обеих сторонах осно-
вания.
С помощью уровня проверьте, ровно ли уста-
новлено основание.
Отрегулируйте регулировочные болты таким
образом, чтобы станок стоял ровно в обоих
направлениях, и затяните стопорные гайки.

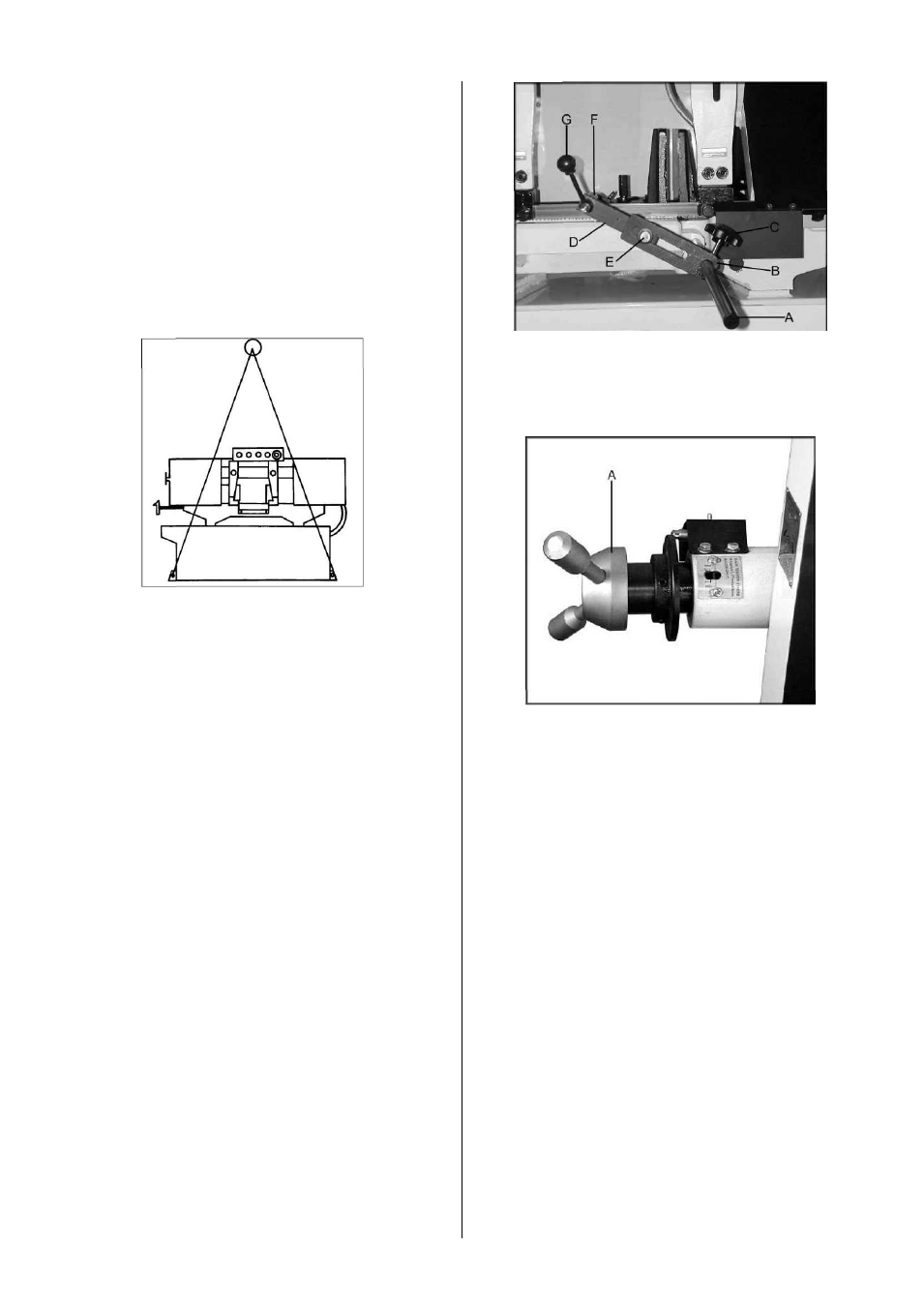

Рис.3
4
.2 Монтаж
Распакуйте пилу и проверьте станок на по-
вреждения. Если Вы обнаружили какие-либо
повреждения, обратитесь к Вашему продавцу.
Не запускайте станок в работу.
Утилизируйте упаковку в соответствии с тре-
бованиями охраны окружающие среды.
Удалите защитную смазку с поверхностей
станка с помощью мягких растворителей.
Монтаж упора заготовки
Вставьте стопорный штифт (А, Рис. 4) в осно-
вание ниже тисков.
Установите стопорный механизм (В) на сто-
порный штифт (С) и затяните стопорную руч-
ку.
Присоедините соединительную пластину (D) к
стопорному механизму с помощью болта и
шайбы (E).
Закрепите упор заготовки (F) с помощью сто-
порной ручки (G).
Рис.4
Монтаж маховика натяжения полотна
Наденьте ручку натяжения полотна (А, Рис. 5)
на ось и затяните шестигранный болт.
Рис.5
4.3
Подключение к электрической сети
Все сетевые розетки и соединительные кабе-
ли соответствовать техническим нормам.
Вольтаж сетевых розеток должен соответст-
вовать информации на табличке станка.
Должна быть установлена защита потребите-
ля на 16 А.
Используйте соединительные провода с мар-
кировкой H07RN-F.
Все работы по подключению станка долж-
ны выполнять только квалифицирован-
ные специалисты. Иначе возможны серь-
ёзные травмы!
Станок должен быть правильно заземлён.
4
.4 Пуск в эксплуатацию
Станок включается нажатием на зеленую
кнопку включения (В, Рис. 6). Чтобы выклю-
чить станок, нажмите на красную кнопку вы-
ключения (С).
Насос СОЖ (Н) включается в выключается
независимо.
