Инструкция по эксплуатации Jet Tools HVBS-56M
Страница 8
инструкция по эксплуатации станка JET мод. HVBS-56M
8
6.2
. Установка полотна пилы
Удалите пластиковую защиту зубьев с полотна.
Полотно пилы должно соответствовать ука-
занным техническим данным.
Проверить полотно пилы на повреждения пе-
ред его установкой (трещины, повреждение
зубьев, изгибы). Не использовать повреж-
денные полотна.
Для работы с полотном пилы всегда исполь-
зовать рабочие перчатки.
Отключить питание, вытащив сетевой штекер
из розетки.
Установить плечо пилы в вертикальном по-
ложении.
Снять защитную крышку шкивов.
Снять защиту направляющих (окрашена в
красный цвет).
Ослабить натяжение полотна.
Снять старое полотно.
Смонтировать новое полотно. Обратите вни-
мание, на направление зубьев в сторону ре-
зания (рис. 14).

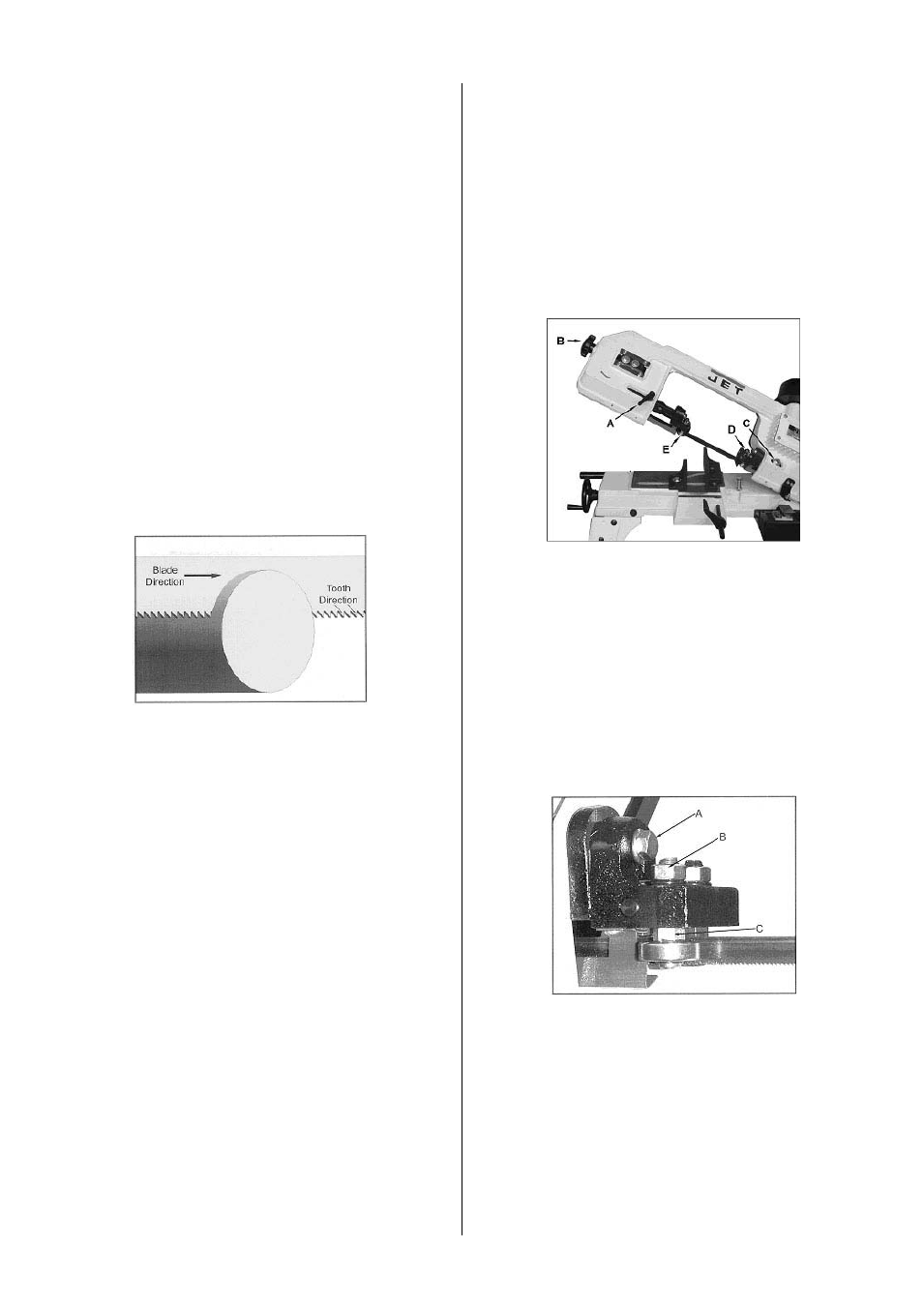

Рис.14
Слегка натянуть полотно, вращая ручку на-
тяжения полотна (В, рис. 15).
ВНИМАНИЕ: при чрезмерном натяжении
возможен разрыв полотна, при недостаточ-
ном - проскальзывание ведущего шкива, за-
кусывание полотна в заготовке или увод от
перпендикулярного реза.
Нанести несколько капель легкого смазочно-
го масла по полотну.
Прикрутить защиту направляющих.
Поставить защитную крышку шкивов.
Поворачивайте ручку натяжения полотна (В,
рис. 15), пока не достигнете правильного на-
тяжения пильного полотна.
Наденьте пластиковую защиту зубьев на за-
мененное полотно.
ВНИМАНИЕ:
Необходимо, чтобы после замены полот-
на пилы обязательно были снова уста-
новлены защита направляющих (окраше-
на в красный цвет) и защитная крышка
шкивов.
Высока опасность несчастного случая!
Восстановить питание.
6
.3. Направляющая полотна пилы
Отключить питание, вытащив сетевой штекер
из розетки.
Ослабьте ручку с делительным механизмом
(А, рис. 15) и установите направляющую (Е,
рис. 15) как можно ближе к заготовке.
Зажмите ручку с делительным механизмом.
Рис.15
Ослабьте шестигранный болт (С, рис. 15) и
установите направляющую пилы
(D, рис. 15) как можно ближе к заготовке.
Затяните шестигранный болт.
6
.4. Установка роликовой направляющей
Отключить электричество, вытащив сетевой
штекер из розетки.
Ослабьте шестигранный болт (А, рис. 16) и
установите задний ролик на расстоянии при-
мерно в 0,1 мм от полотна пилы.
Опять затянуть шестигранный болт.
Рис.16
Ослабьте гайку (В, рис. 16) и поворачивайте
ось эксцентрика (С, рис. 16) до тех пор, пока
расстояние до полотна пилы не достигнет
0,05 мм. Затяните гайку снова до упора.
6
.5. Установка хода полотна
ВНИМАНИЕ:
Установка хода полотна пилы возможна
только при открытом кожухе и работаю-
щем станке.
Установка хода полотна пилы должна
