инструкция по эксплуатации станка JET мод. HVBS-56M
6
Удалите защиту, необходимую для транспор-
тировки (С) с противоположных концов ста-
нины и плеча пилы.
Укрепите вторую несущую тумбу и оставшие-
ся ножки.
Смонтируйте регулировочный башмак (А,
рис. 2) к отвернутым от двигателя ножкам
тумбы.

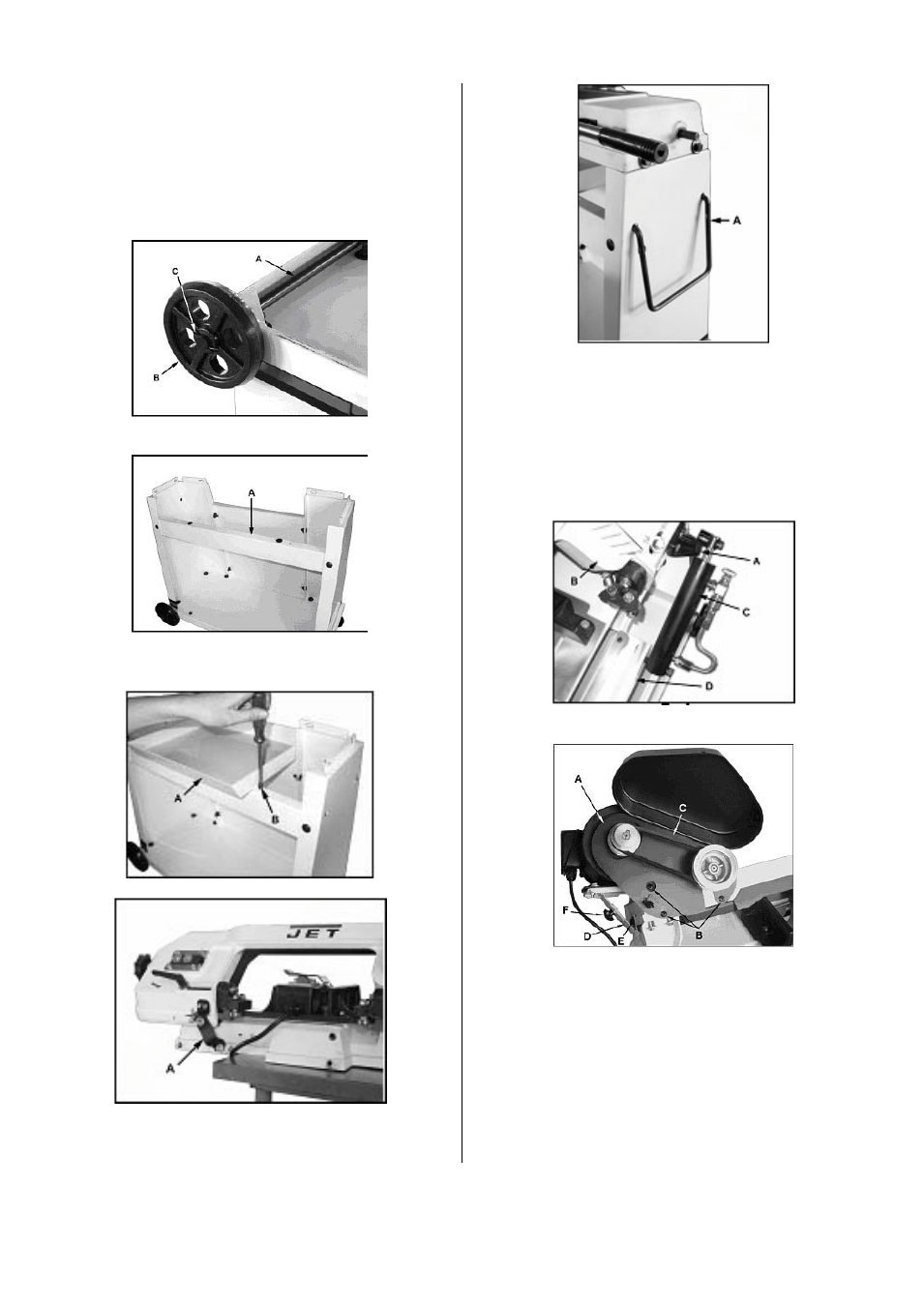

Рис.4
Пропустите ось колес (А) через ножки тумбы.
Рис.5
Смонтируйте два транспортных колеса (В), и
закрепите их шплинтами (С).
Рис.6
Рис.7
Осторожно поставьте станок на ножки и отре-
гулируйте их.
Рис.8
Протяните транспортную ручку (А, рис. 8) че-
рез ножки подставки и закрепите ее там
шплинтами, имеющимися в поставке.
Поставьте защиту ремня (А, рис. 5) через ре-
менной шкив двигателя и редуктора и закре-
пите его двумя шестигранными болтами и
шайбами (В, рис9).
Рис.9
Рис.10
Установите клиновой ремень (С).
Закрепите стяжной хомут (D) шестигранным
болтом и шайбой (Е) на плече пилы.
Соедините два стяжных хомута портальным
болтом, шайбой и гайкой (F).
Слегка натяните ремень.
Установите упорную штангу (А, рис. 10) на
станине станка с помощью стопорного винта
(В, рис10).
