инструкция по эксплуатации станка JET мод. HVBS-56M
7

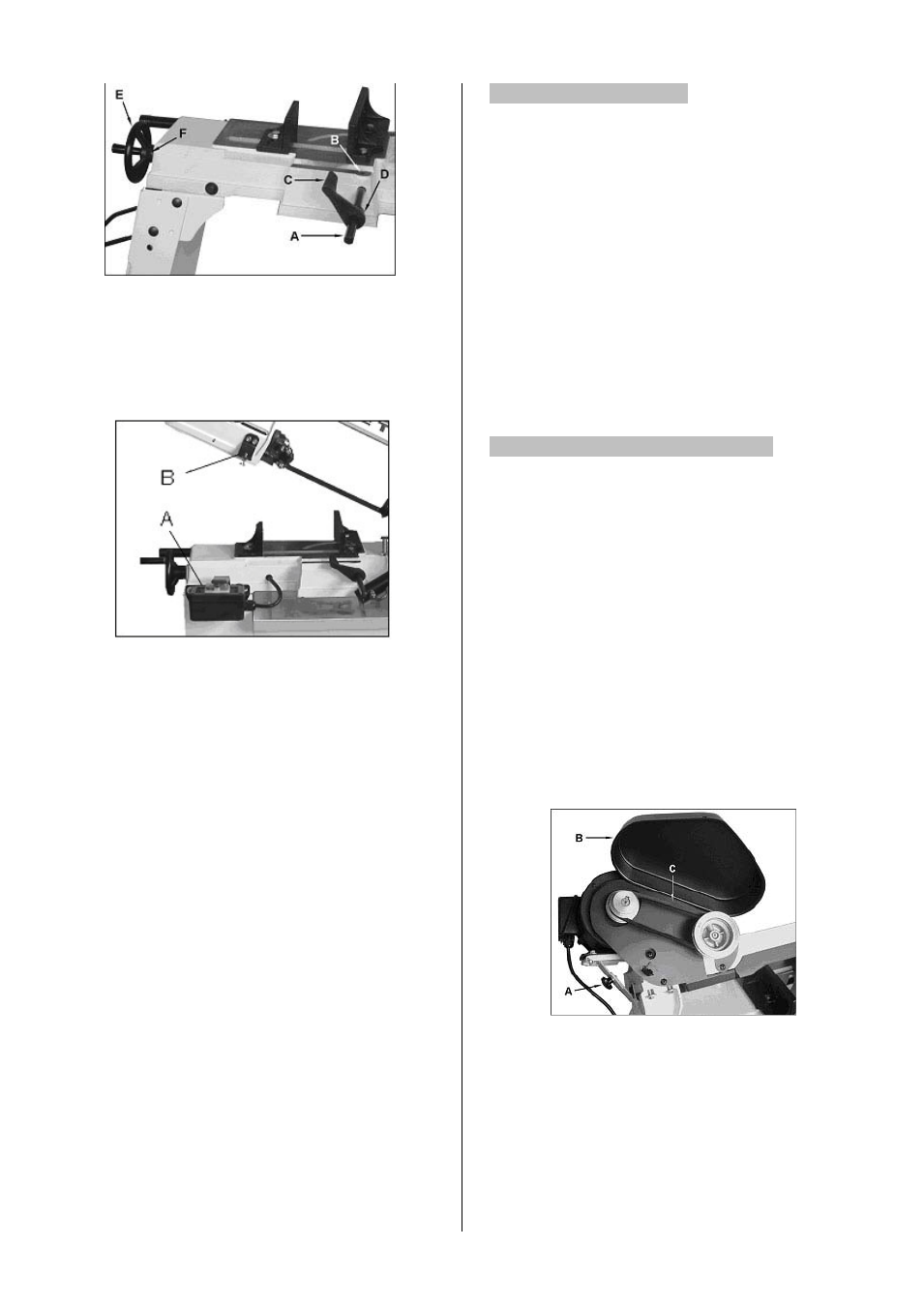

Рис.11
Укрепите упор (С) стопорным винтом (D).
Прикрепите маховик (Е) к винту тисков. Закре-
пите при этом с помощью стопорного винта (F,
рис. 6) на шлице.
Закрепите корпус выключателя (А) на станине
станка и кнопку останова (В) на плече пилы.
Рис.12
Установите кнопку останова таким образом,
чтобы в самом нижнем положении плеча пилы
на выключателе была нажата кнопка «выкл».
4
.3. Электрические соединения
Подключение к сети, а также используемые
силовые кабели должны соответствовать ин-
струкции.
Напряжение в сети и частота должны совпа-
дать с данными на фирменных табличках
станка.
Заводская защита предохранителем должна
составлять при этом 10 А.
Используйте только соединительный провод
с обозначением Н07RN-F.
Подключение и ремонт электрооборудования
должен проводиться специалистами
с допуском.
4
.4. Введение в эксплуатацию
Включение станка происходит с помощью зе-
леной кнопки на главном включателе. Крас-
ная кнопка служит для отключения станка.
Пила снабжена системой автоматического
отключения.
Сразу после окончания пропила пила должна
отключаться автоматически. Кнопка останова
устанавливается соответствующим образом.
5
. Эксплуатация станка
Длинные заготовки закреплять на роликовых
стойках.
Работать только наточенными и неповреж-
денными пилами!
Проводите измерительные работы только
при неработающем станке.
Ослабляйте натяжение пилы при больших
перерывах в работе станка.
Подставьте под станок емкость для сбора
стружки.
Смажьте полотно пилы несколькими каплями
масла для смазки и охлаждения режущего
инструмента.
Никогда не режьте магний – опасность
воспламенения!
6
. Работа по наладке и установке
ВНИМАНИЕ:
Перед началом работ на наладке и уста-
новке необходимо обезопасить станок
от случайного включения. Вытащить се-
тевой штекер из розетки.
6
.1. Скорость резания
Общее правило гласит, чем тверже мате-
риал, тем медленнее скорость резания.
20 м/мин
Для высоколегированной стали и подшипни-
ковой бронзы.
30 м/мин
Для низколегированной стали, твердой лату-
ни или бронзы.
50 м/мин
Для мягкой латуни, алюминия или пластмассы.
Рис.13
Отключить питание, вытащив сетевой штекер из
розетки.
Поставить плечо пилы горизонтально.
Ослабить зажим натяжителя ремня (А, рис.13).
Открыть крышку ремня (В, рис13) и поставить
ремень (С, рис. 13) в требуемую позицию.
Легко натянуть ремень.
Закрыть крышку и опять восстановить питание.
