Инструкция по эксплуатации Jet Tools JWL-1642
Страница 9
9

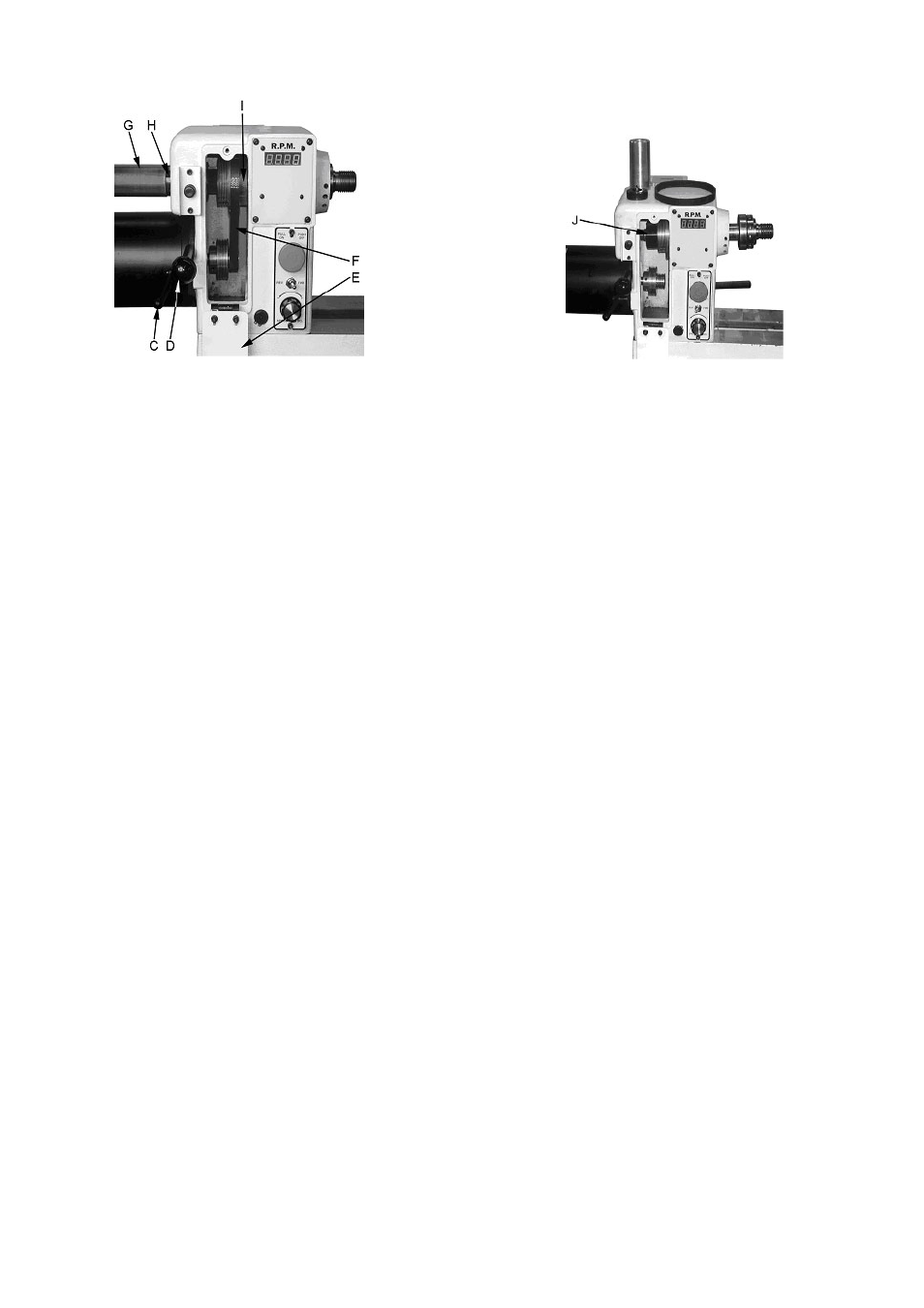

Рис.22
Снимите регулировочную гайку (Н) после ос-
лабления винта с шестигранной внутренней го-
ловкой.
Ослабьте 2 резьбовых штифта правом ремен-
ном шкиве (I).
Ослабьте резьбовой штифт на регулировоч-
ном кольце (J, рис.23).
С помощью алюминиевой или деревянной
болванки постукивайте по шпинделю в направ-
лении задней бабки. (Используйте мягкий мате-
риал в качестве выколотки, чтобы избежать по-
вреждения шпинделя).
Для замены ремня будет достаточно, если бу-
дет удален только правый ременной шкив. Со-
всем не обязательно полностью снимать шпин-
дель (Рис.23).
Рис. 23
Сборка производится в обратном порядке.
Указание:
Промаркируйте призматическую шпонку на
ременном шкиве для помощи при установке.
Установите регулировочную гайку на опоре,
затем слегка отверните ее обратно и сильно за-
тяните винт с внутренним шестигранником.
9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Мотор не работает
*нет тока – проверить соединительные провода и предохранитель;
*дефект мотора, выключателя или кабеля – вызвать электрика;
*сработала защита на преобразователе частоты – повторно включите станок через некоторое время
при низкой ступени ременной передачи (0-1200 об/мин) для увеличения вращающего момента.
Сильные вибрации станка
*Станок стоит неровно – выровнять станок;
*Заготовка плохо отцентрирована;
*Число оборотов слишком высокое.
10. ПРИНАДЛЕЖНОСТИ
Артикул номер 709960
Адаптер шпинделя 1” х 8TPI
Артикул номер 708332
Щиток для защиты лица
Артикул номер 708337
Неподвижный кольцевой центр MK2
Артикул номер 709008
Комплект из 8-ми токарных резцов
Артикул номер 708330
Торцовый поводок MK2
Инструменты и зажимные средства смотри в JET-прайс-листе.
