Инструкция по эксплуатации Jet Tools JWL-1642
Страница 4
4

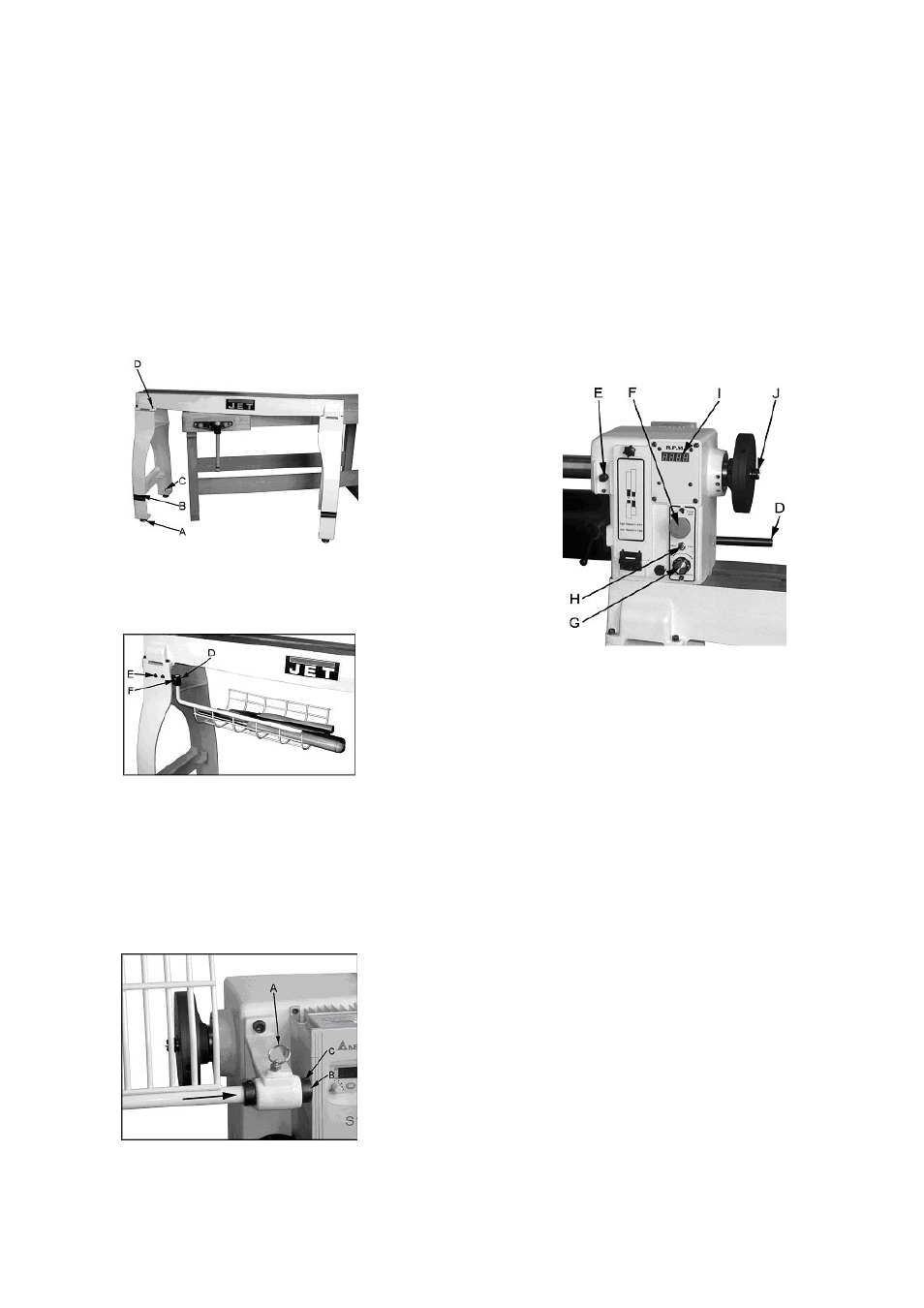

Монтаж чугунных опор:
Снимите переднюю бабку, заднюю бабку и
стальную опору для ручного инструмента.
ВНИМАНИЕ! Станина станка очень тяжелая!
Будьте осторожны и просите помощи при уста-
новке ее на станок (рис.1)
Закрепите чугунные опоры (В), используя для
этого 8 винтов с внутренним шестигранником и
8 гроверных шайб (D).
Вкрутите регулируемые вставки (А) в чугун-
ные опоры. Следите за равномерным касанием
пола и законтрите их гайками (С).
Рис.1
Монтаж подставки для инструмента:
Установите крепление (D, рис.2) на левой
стойке с помощью 2 винтов (Е), шайб и гаек.
Рис.2
Вставьте подставку для инструмента в креп-
ление и зафиксируйте ее с помощью резьбового
штифта (F).
Монтаж приспособления защиты от разле-
тающейся заготовки:
Слегка поднимите фиксирующий штифт (А,
рис.3) и вставьте приспособление для защиты от
разлетающейся заготовки в крепление.
Рис.3
Имеется два положения, в которые вставляет-
ся фиксирующий штифт – рабочее положение и
открытое положение.
Прочно зажмите установочное кольцо (В)
двумя резьбовыми штифтами (С) на оси.
5.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а
также применяемые удлинители должны соот-
ветствовать техническим характеристикам.
Напряжение сети и частота должны соответ-
ствовать рабочим параметрам, указанным на
фирменной табличке.
Установленное потребителем защитное уст-
ройство должно быть рассчитано на 16 А.
Станок включается посредством нажатия зе-
леного выключателя: С помощью красного вы-
ключателя производится остановка станка.
Рис.4
Для остановки станка нажать красную кнопку
выкл (F) .
Желаемое число оборотов может быть уста-
новлено на вращающейся ручке (G).
Имеется два диапазона чисел оборотов, для
больших оборотов (0-3200 об/мин) и для боль-
ших вращательных моментов (0-1200 об/мин).
Число оборотов показывается на дисплее (I).
Для изменения направления вращения при-
меняйте рычажный выключатель (Н).
Поверните зажим передней бабки (D) и за-
фиксируйте переднюю бабку на желаемом месте
вдоль станины станка.
Нажмите штифт (Е) и вставьте его в гнездо
для блокировки шпинделя.
Внимание:
Блокирование шпинделя производить только
при его полной остановке.
6. РАБОТА СТАНКА
6.1 Правильное рабочее положение
Всегда ведите токарный инструмент по сталь-
ному упору. При этом держите пальцы сомкну-
тыми и опирайтесь возвышением большого
пальца руки на стальной упор (Рис. 5).
