8
Демонтаж:
Ослабьте 2 резьбовых штифта перед тем, как Вы
начнете откручивать план шайбу.
Заблокируйте шпиндель и используйте для
снятия поставляемый вилообразный ключ.
7.4 Установка стальной опоры для ручного
инструмента.
Поставьте стальной упор для ручного инстру-
мента как можно ближе к заготовке и зафикси-
руйте его с помощью рычага (N, рис. 19).

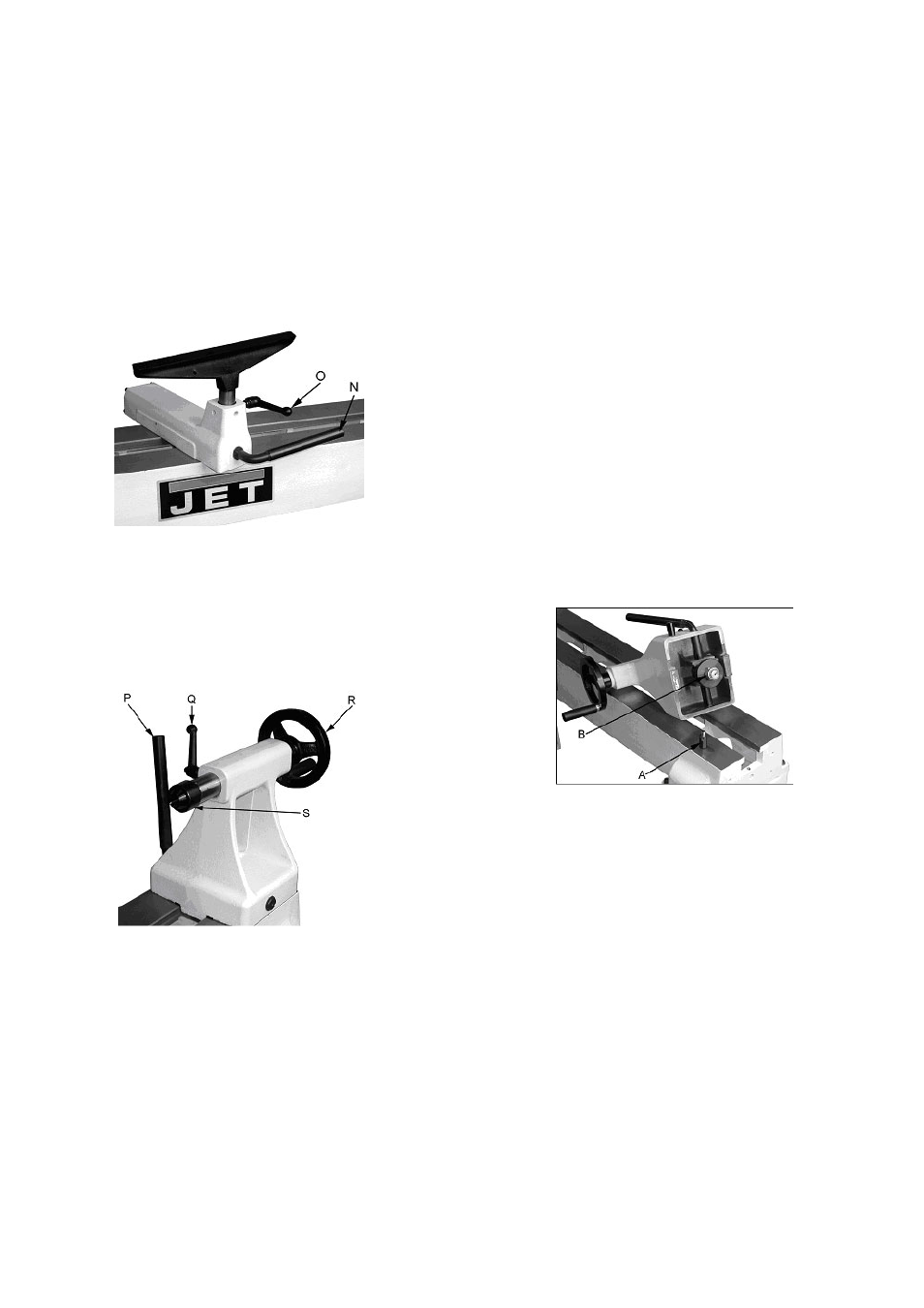

Рис.19
Установите высоту примерно на 3 мм выше от
высоты центров и зажмите фиксирующую руко-
ятку (О, рис.19)
7.5 Установка задней бабки
Поворачивайте маховичок (Q, рис. 20) по ча-
совой стрелке, чтобы выдвинуть пиноль, и за-
жмите фиксирующую рукоятку (h, рис. 20).
Рис. 20
Рычаг (О, рис. 20) прочно зажимает заднюю
бабку на станине станка.
Неподвижный центр может быть вытолкнут
посредством вращения маховика (R, рис. 20)
против часовой стрелки.
Для глубокого сверления уберите центри-
рующее острие подвижного центра.
8. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУЖИ-
ВАНИЕ
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непроиз-
вольного включения. Отключите от эл.сети.
Производите очистку станка через равномер-
ные отрезки времени.
Ежедневно проверяйте нормальную работо-
способность вытяжной системы.
Немедленно заменяйте поврежденные защит-
ные устройства.
Учитывайте, что строгальные ножи, обрези-
ненные валы привода движения заготовки, пло-
ские, поликлиновые, клиновые и другие ремни,
а также цепи, используемые в конструкции
станка, относятся к деталям быстроизнашиваю-
щимся (расходные материалы) и требуют перио-
дической замены. Гарантия на такие детали не
распространяется. Защитные кожуха, отдельные
детали из пластика и алюминия, используемые в
конструкции станка, выполняют предохрани-
тельные функции. Замене по гарантии такие
детали не подлежат.
Подключение и ремонт электрического обо-
рудования разрешается проводить только ква-
лифицированным электрикам.
8.1 Регулировка зажимного эксцентрика.
Если потребуется регулировка, то удалите
сначала упорный винт (А, рис.21).
Сдвиньте переднюю бабку, заднюю бабку или
стальную опору для рук на конец станины и не-
значительно отверните гайку (В).
Рис.21
8.2. Замена ремня и подшипников.
Замена ремней и подшипников является
сложной рабочей операцией. Привозите
переднюю бабку полностью в ремонтную
мастерскую.
Отключите станок от эл.сети
Снимите крышку ременной передачи (Е,
рис.22), снимите ремень (F) с ременного шкива
мотора.
Снимите маховичок (G) после ослабления
двух резьбовых штифтов.
