6

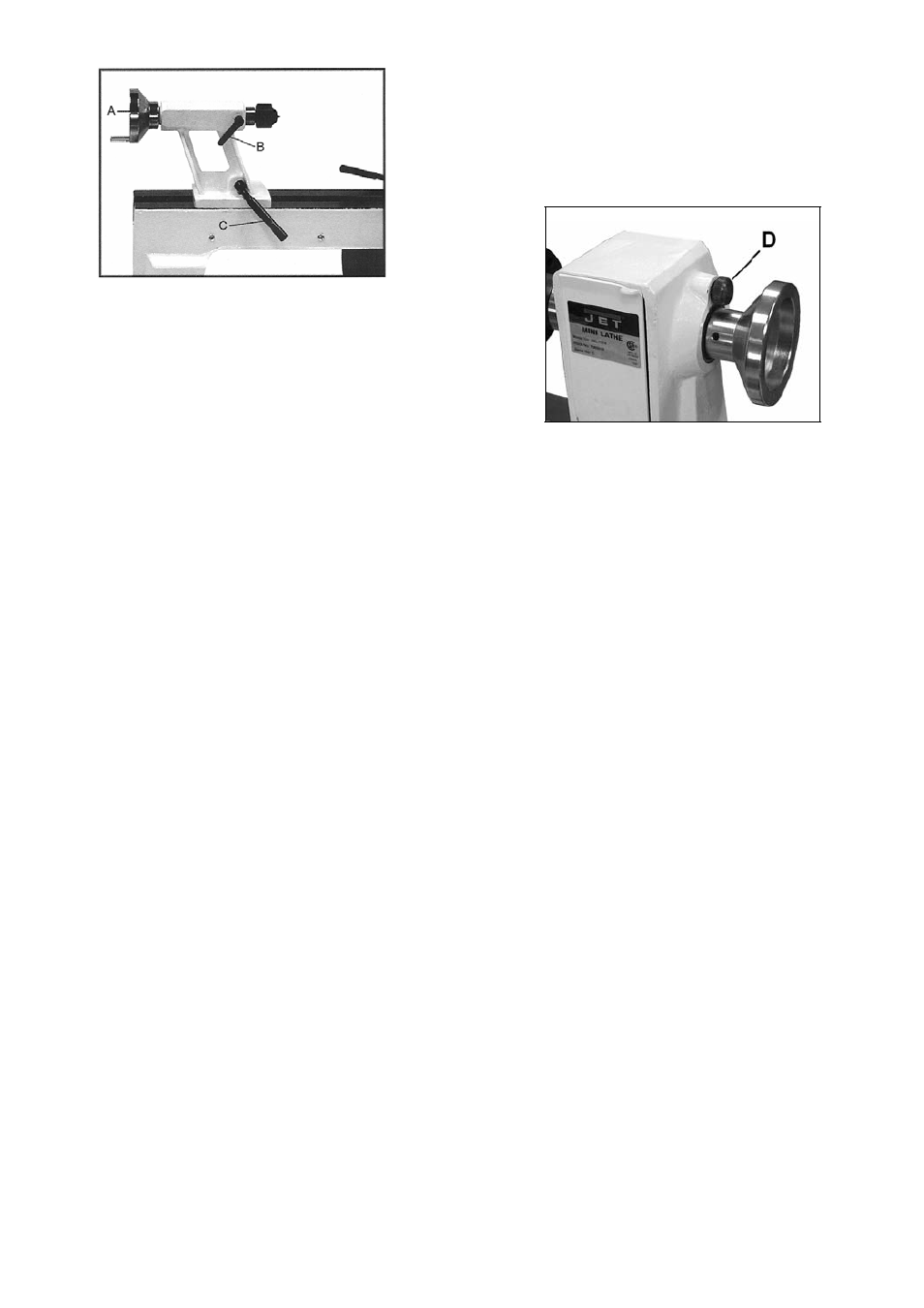

Рис. 10
Рычаг (С, Рис. 10) прочно зажимает заднюю
бабку на станине станка.
Вращающийся центр может быть вытолкнут
посредством вращения маховика против часо-
вой стрелки.
Для глубокого сверления уберите центри-
рующее острие подвижного центра.
Указание:
Перед включением станка ослабьте регу-
лировочную рукоятку.
7.5 Фиксация планшайбы
Деление планшайбы позволяет фиксировать
ременный шкив через равные расстояния.
Вкрутите в переднюю бабку регулировочную
рукоятку (D, Рис. 11). На ременном шкиве че-
рез 15° расположены 24 отверстия, рукоятка
фиксируется через 15°.
Рис. 11
8. КОНТРОЛЬ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания
Перед работами по наладке и регулировке станок должен быть предохранен от непроизвольного
включения. Отключите от эл.сети.
Производите очистку станка через равномерные отрезки времени.
Ежедневно проверяйте нормальную работоспособность вытяжной системы.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения заготовки, плоские,
поликлиновые, клиновые и другие ремни, а также цепи, используемые в конструкции станка, отно-
сятся к деталям быстроизнашивающимся (расходные материалы) и требуют периодической замены.
Гарантия на такие детали не распространяется. Защитные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции станка, выполняют предохранительные функции. Замене по
гарантии такие детали не подлежат.
Немедленно заменяйте поврежденные защитные устройства.
Подключение и ремонт электрического оборудования разрешается проводить только квалифици-
рованным электрикам.
9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает
*нет тока – проверить соединительные провода и предохранитель.
*дефект мотора, выключателя или кабеля – вызвать электрика.
сильные вибрации станка
*станок стоит неровно – выровнять станок.
*заготовка плохо отцентрирована
*число оборотов слишком высокое
10. ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Артикул 708354 подставка
Артикул 708355 удлинение станины (500 мм)
Артикул 708330 торцовый поводок MK2
Артикул 708331 совместно вращающийся упорный центр MK2
Артикул 708332 защитная маска
Артикул 708333 зажимной диск 150 мм
Артикул 708334 зажимной диск 75 мм
Артикул 708335 выжимной болт
Артикул 709160 набор токарных резцов из быстрорежущей стали (3 шт.)
Артикул 709008 набор токарных резцов из быстрорежущей стали (8 шт.)
Инструмент и зажимные приспособления смотрите в прайс-листе JET.
