Инструкция по эксплуатации Jet Tools JWL-1220
Страница 4
4

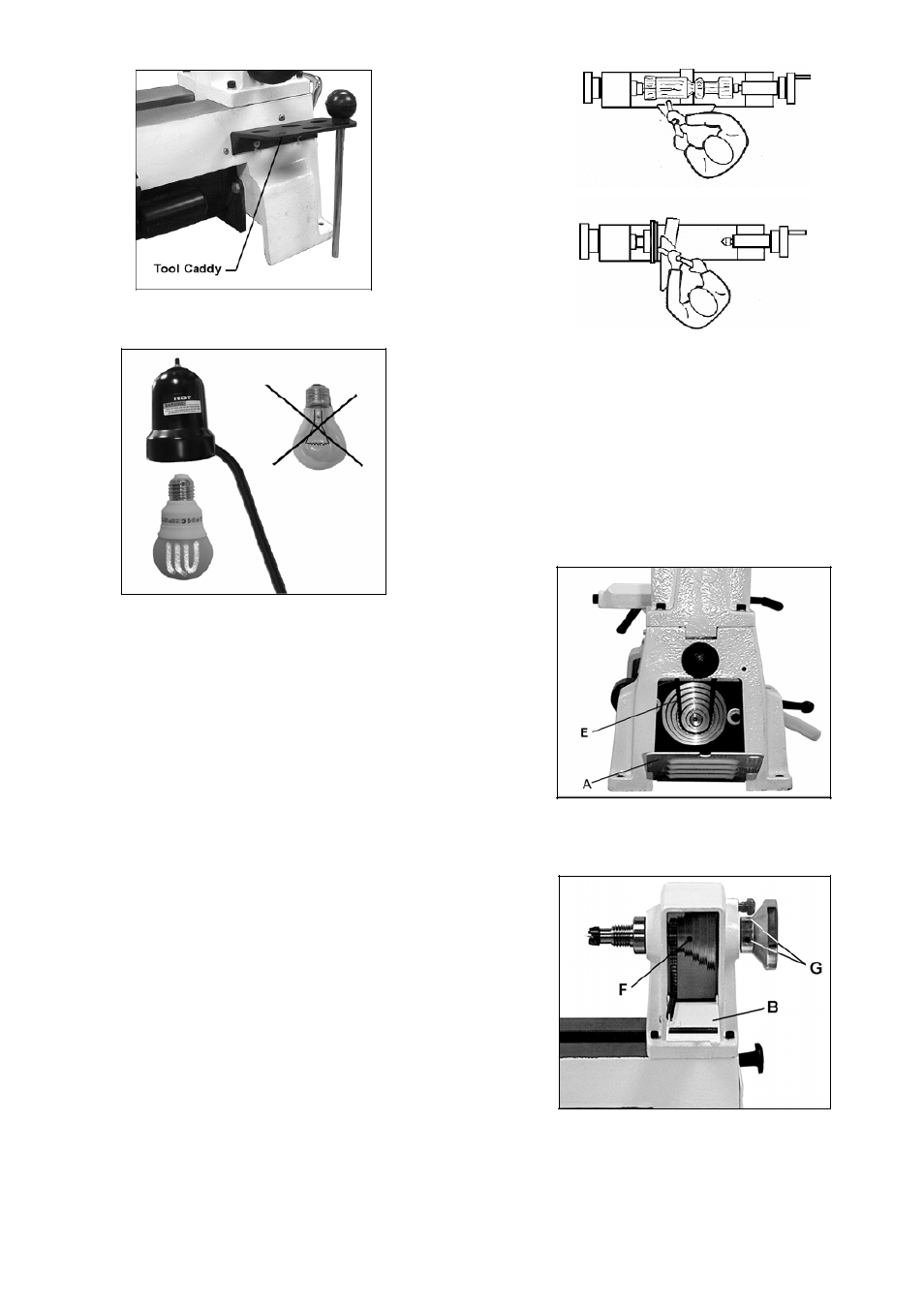

Рис. 1
Вкрутите лампочку макс. 15 Вт, 220 В в лам-
пу подсветки (Рис. 2).
Рис. 2
Внимание: не используйте лампы накали-
вания больше 25 Вт. Опасность возгорания
на горячей лампе накаливания древесной
пыли и стружки.
5.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а
также применяемые удлинители должны соот-
ветствовать техническим характеристикам.
Напряжение сети и частота должны соответ-
ствовать рабочим параметрам, указанным на
фирменной табличке.
Установленное потребителем защитное уст-
ройство должно быть рассчитано на 10 А.
Станок включается посредством нажатия зеле-
ного выключателя: С помощью красного вы-
ключателя производится остановка станка.
5.4 Подключение вытяжной установки
Подключайте к Вашему станку вытяжную уста-
новку или систему фильтрации воздуха
5.5 Пуск в эксплуатацию
Станок включается нажатием на зеленую
кнопку. При помощи красной кнопки станок
выключается.
6. РАБОТА
Успешная обработка заготовки зависит не от
высокой частоты вращения, а от правильно по-
добранного токарного инструмента. Используй-
те только хорошо заточенный инструмент.
Рис. 3
Всегда ведите токарный инструмент по
стальному упору. При этом держите пальцы
сомкнутыми и опирайтесь возвышением боль-
шого пальца руки на стальной упор (Рис. 3).
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непроиз-
вольного включения. Отключите от эл. сети.
7.1 Изменение числа оборотов
Рис. 4
Откройте крышку ременного привода слева
на корпусе станка (А, Рис. 4) и сзади на перед-
ней бабке (А, Рис. 5).
Рис. 5
Ослабьте ремень (Е, Рис. 4). Ослабьте руко-
ятку натяжения ремня (C, Рис. 6) и приподни-
мите двигатель при помощи рукоятки (D, Рис.
6).
