Инструкция по эксплуатации Jet Tools JWL-1220
Страница 5
5

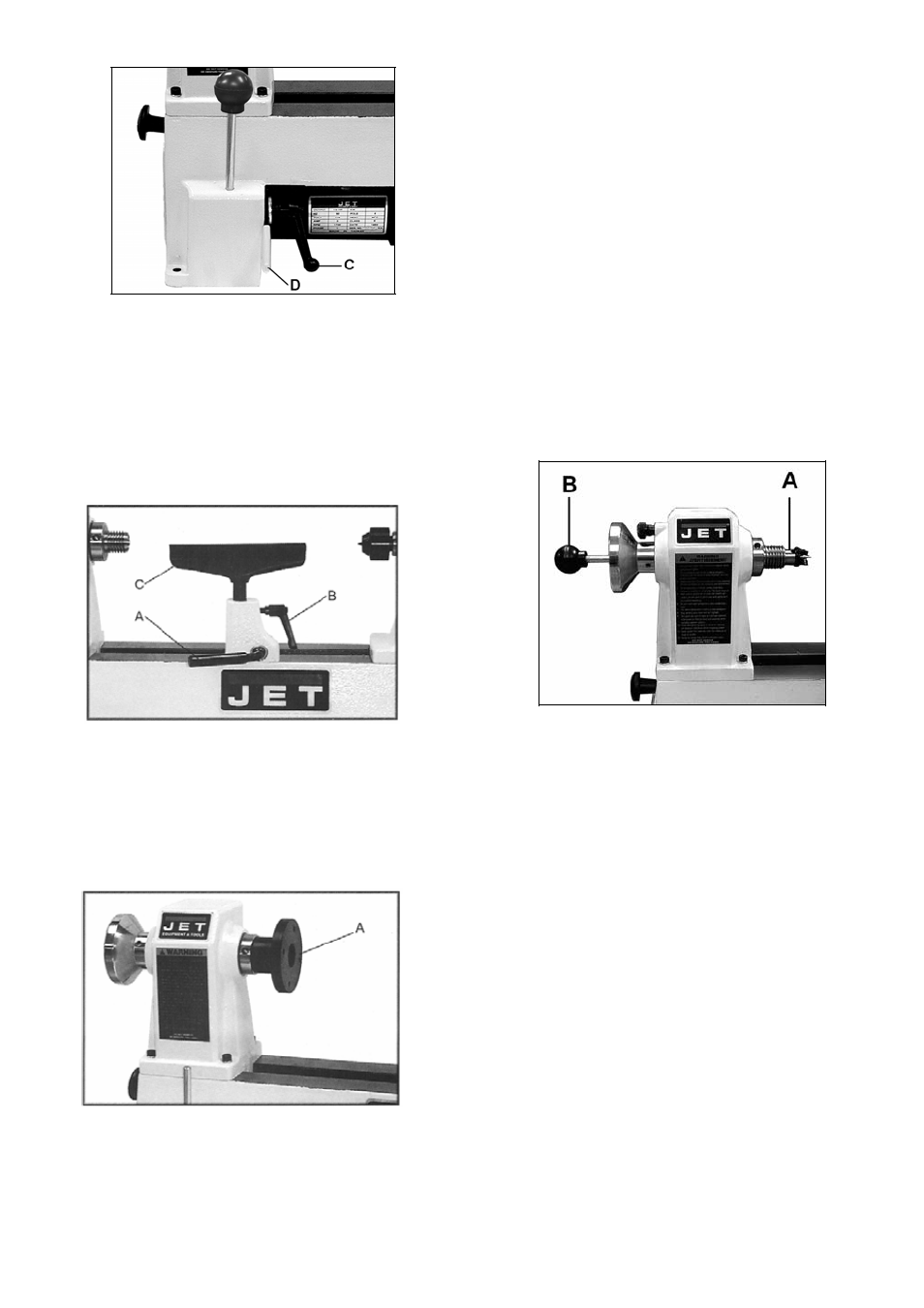

Рис. 6
Перекиньте ремень на нужный ручей (табли-
ца частоты вращения на крышке ременной пе-
редачи). Натяните ремень. Закройте крышку
ременной передачи.
7.2 Установка стальной опоры для ручного
инструмента
Установите опору для ручного инструмента
(С, Рис. 7) как можно ближе к заготовке и за-
фиксируйте при помощи рукоятки (А).
Рис. 7
Установите высоту примерно на 3 мм выше
от высоты центров и зажмите фиксирующую
рукоятку (В, Рис. 7).
7.3 Монтаж зажимных приспособлений
Отключите станок от сети.
Зажимной диск (А, Рис. 8) крепится к перед-
нему концу шпинделя.
Рис. 8
Закрепите заготовку на зажимном диске при
помощи 4 болтов. Тщательно подбирайте бол-
ты. Слишком длинные болты могут попасть в
зону обработки, а слишком короткие недоста-
точно зафиксируют заготовку.
Если невозможно закрепить заготовку при
помощи болтов, заготовку можно приклеить к
планшайбе, которая привинчивается к зажим-
ному диску.
Чтобы избежать повреждения заготовки, ме-
жду заготовкой и зажимным приспособлением
можно положить прокладку из бумаги. Прикру-
тите зажимной диск вместе с заготовкой к пе-
реднему концу шпинделя.
Прокрутите заготовку рукой и проверьте
фиксацию, заготовка должна свободно вра-
щаться.
Для работы с зажимным диском опора инст-
румента выставляется чуть ниже высоты цен-
тра.
Внимание: работайте токарным резцом слева
от центра вращения.
Торцовый поводок (A, Рис. 9) вставляется в
ось шпинделя и может быть удален из него с
помощью выколотки (B, Рис. 9).
Рис. 9
Зажмите отцентрированную заготовку между
торцовым поводком вращающимся центром
задней бабки.
Поворачивайте маховик задней бабки до тех
пор, пока вращающийся центр прочно не вой-
дет в заготовку.
Поверните маховик на четверть оборота на-
зад и надежно зажмите пиноль задней бабки.
Проверните заготовку рукой, проверьте на-
дежность крепления и свободное вращение за-
готовки.
При работе между центрами высота стальной
опоры для ручного инструмента должна быть
установлена примерно на 3 мм выше высоты
центров.
7.4 Установка задней бабки
Поворачивайте маховик (A, Рис. 10) по часо-
вой стрелке, чтобы выдвинуть пиноль, и зажми-
те фиксирующую рукоятку (B, Рис. 10).
