Инструкция по эксплуатации Jet Tools JTAS-10
Страница 9
Установка расклинивающего ножа и защиты пильного диска над
столом.
Описание

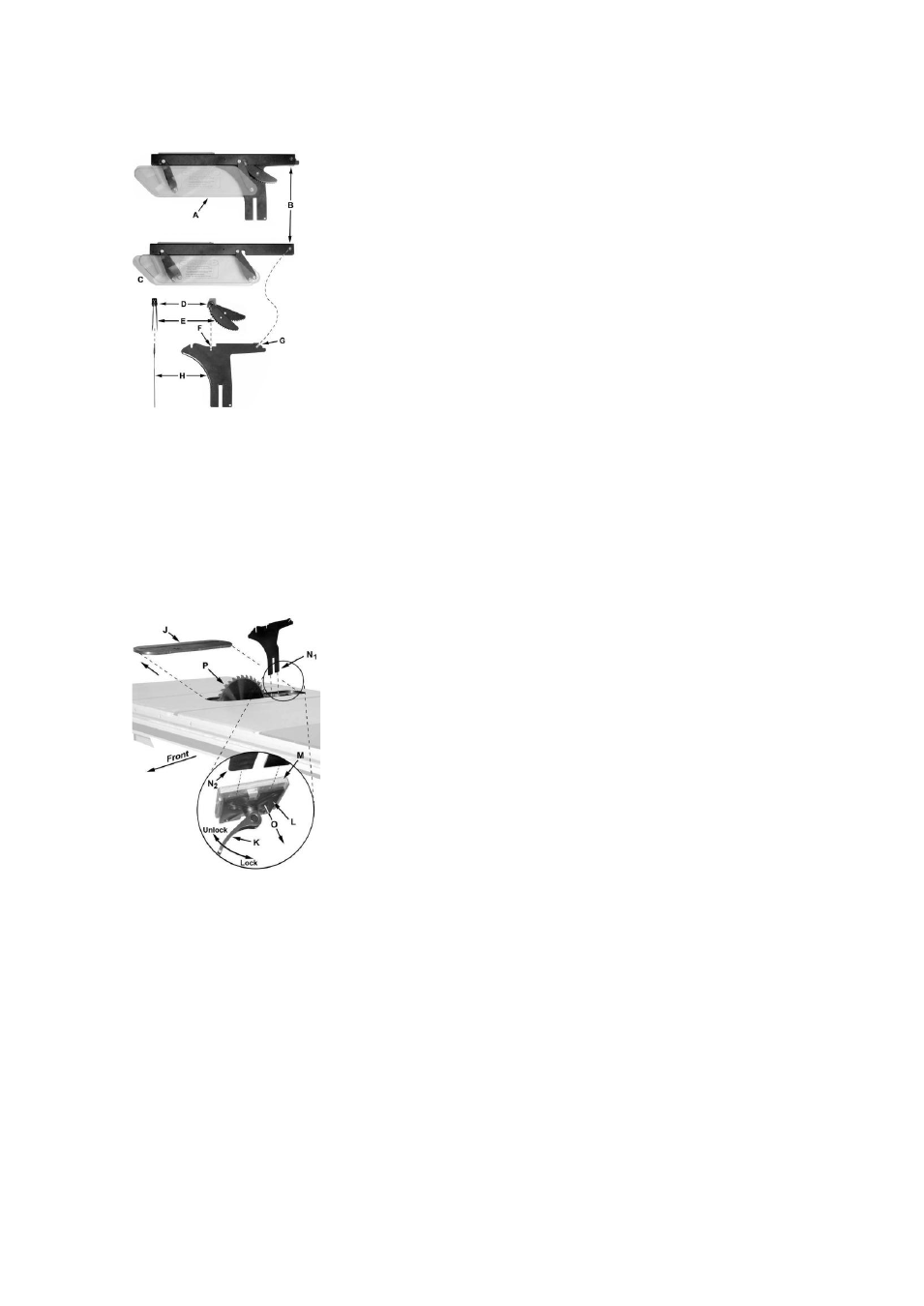

Рис. 7
Показано на рисунке 7:
Полностью в собранном виде расклинивающий нож и защита показан на A.
Перед установкой на пилу расклинивающего ножа (H), анти-отдача собачка (E)
должна быть снята следующим образом:
1. Нажмите и удерживайте клавишу (D) быстрой фиксации на блоке анти-
отдачи собачка (E) и поднимите защелку, чтобы вытащить из расклинивающего
ножа (H).
Установка
Рис. 8
Показано на рисунке 8:
2. Установите пильный диск под углом 90 градусов к столу и поднимите его на
максимальную высоту (см. Маховик подъёма пильного диска на стр. 13).
3. Уберите вставку в столе (J).
4. Расположенный внутри стола и доступный через вставку быстрый зажим с
ручкой(K) фиксации (рис. 8 вставка), разместить в положение разблокировки.
5. Накладной зажимной блок (L) имеет пружину (O) и отодвинется от
фиксированного блока (M), оставляя зазор.
6. Вставьте нижнюю часть расклинивающего ножа (N1, N2), полностью в зазор
между зажимом блоков (L, M), а затем зафиксируйте ручку (K).
7. Поставьте вставку (J) обратно в стол. Пильный диск и расклинивающий нож
должен выступать через отверстие во вкладыше.
Возвращаясь к Рисунку 7:
8. Установите анти-отдачу собачка (E), нажав и удерживая кнопку (D) быстро
отпустите и вставьте фиксатор на собачку в соответствующий паз (F) на
