расклинивающем ноже.
9. Подобным же образом прикрепите кожух (С), нажав и удерживая кнопку (B)
быстро отпустите и вставьте фиксатор защиты в соответствующий паз (G) на
расклинивающем ноже.
Вы должны понять для себя как каждая часть блокируется в положении.
Попытайтесь приподнять в качестве тэста каждую деталь, чтобы убедиться,
что они надежно фиксируются на месте.
Регулировка
Зажим блоков (L, М., рис. 8) отрегулирован на заводе, регулировка после
установки защитного кожуха и расклинивающего ножа не требуется. Тем не
менее, правильное положение расклинивающего ножа (стр. 14) является очень
важным Проверьте перед началом работы на столе, и последующей
процедурой настройки, если необходимо.
Монтаж направляющих к расширению стола
Расширения выровнены со столом, направляющие и упор для заготовки
теперь могут быть установлены на пилу. Обратитесь к инструкции по
установке XACTA ® Упор II / (№ М-708950Z).направляющих, дополнительный
деревянный стол расширение.
Установка блока вкл/ выкл

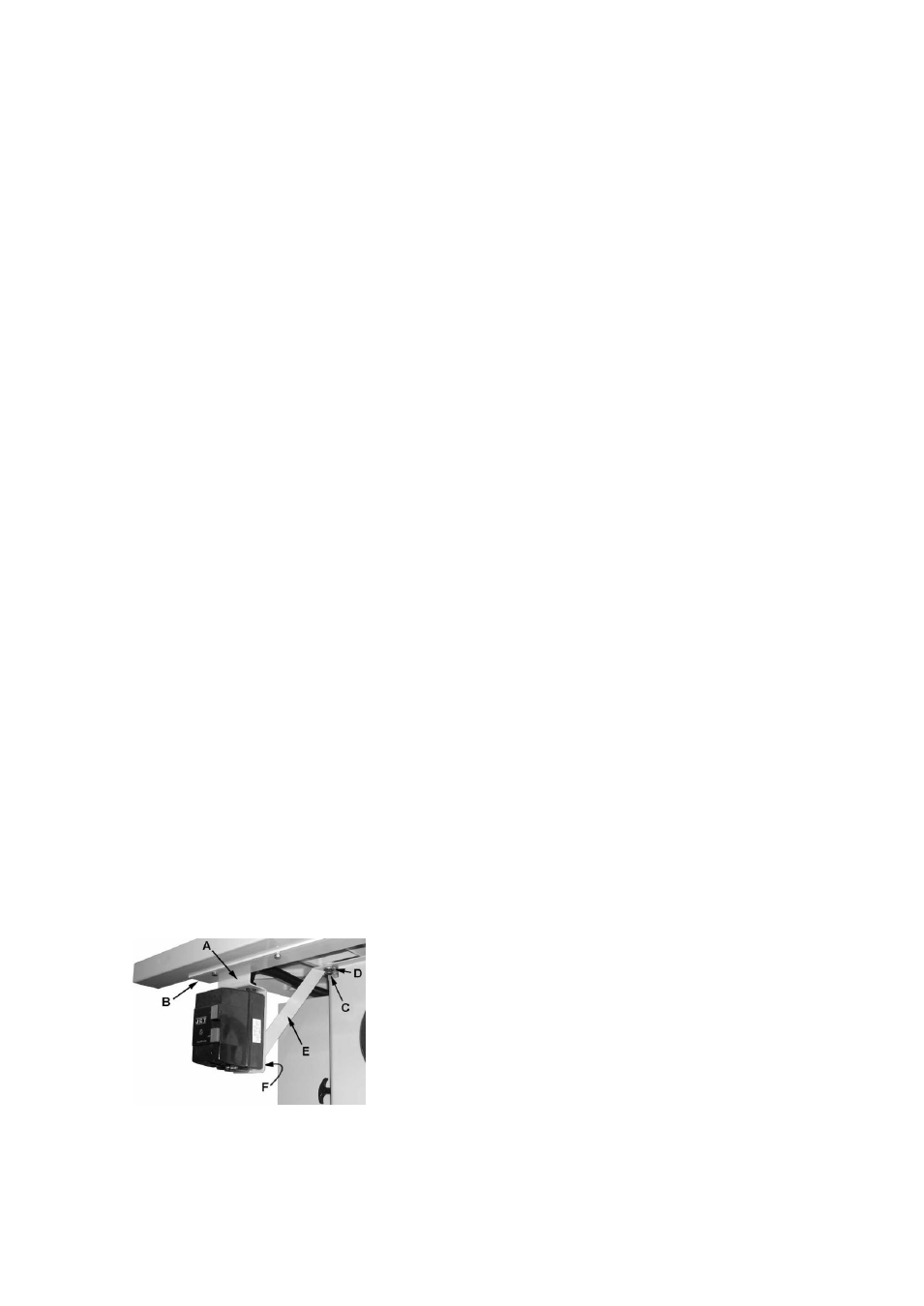

Показано на рисунке 9:
• Оборудование: дополнительная скоба
• Инструменты: 8 мм шестигранник, 8 мм гаечный ключ
1. Снимите гайку с винта с плоской головкой, что крепит передний стальной
уголок(B) к расширению стола слева.
2. Кронштейн (А) блока вкл/выкл установите на винт, что крепит передний
стальной уголок(B), только на внутренней кромке левого расширения.
3. Затяните гайку, одновременно закрепив блок вкл/выкл и передний стальной
уголок(B) к расширению стола.
4. Ослабьте шестигранным ключом винт(C) крепления стола к тумбе и вставьте
открытый паз в дополнительной скобе(E) на винт (С) и над шайбой (D). После
этого затяните винт(C).
5. Удалите гайки и шайбы (F) с винта в нижней части корпуса пластина на
задней панели кронштейна (А) блока вкл/выкл.
6. Закрепите доп.скобу на пластине гайкой с шайбой.
7. Выровните положение блока вкл/выкл и затяните все оборудование.
Рис. 9
