Инструкция по эксплуатации Jet Tools JTAS-10
Страница 13

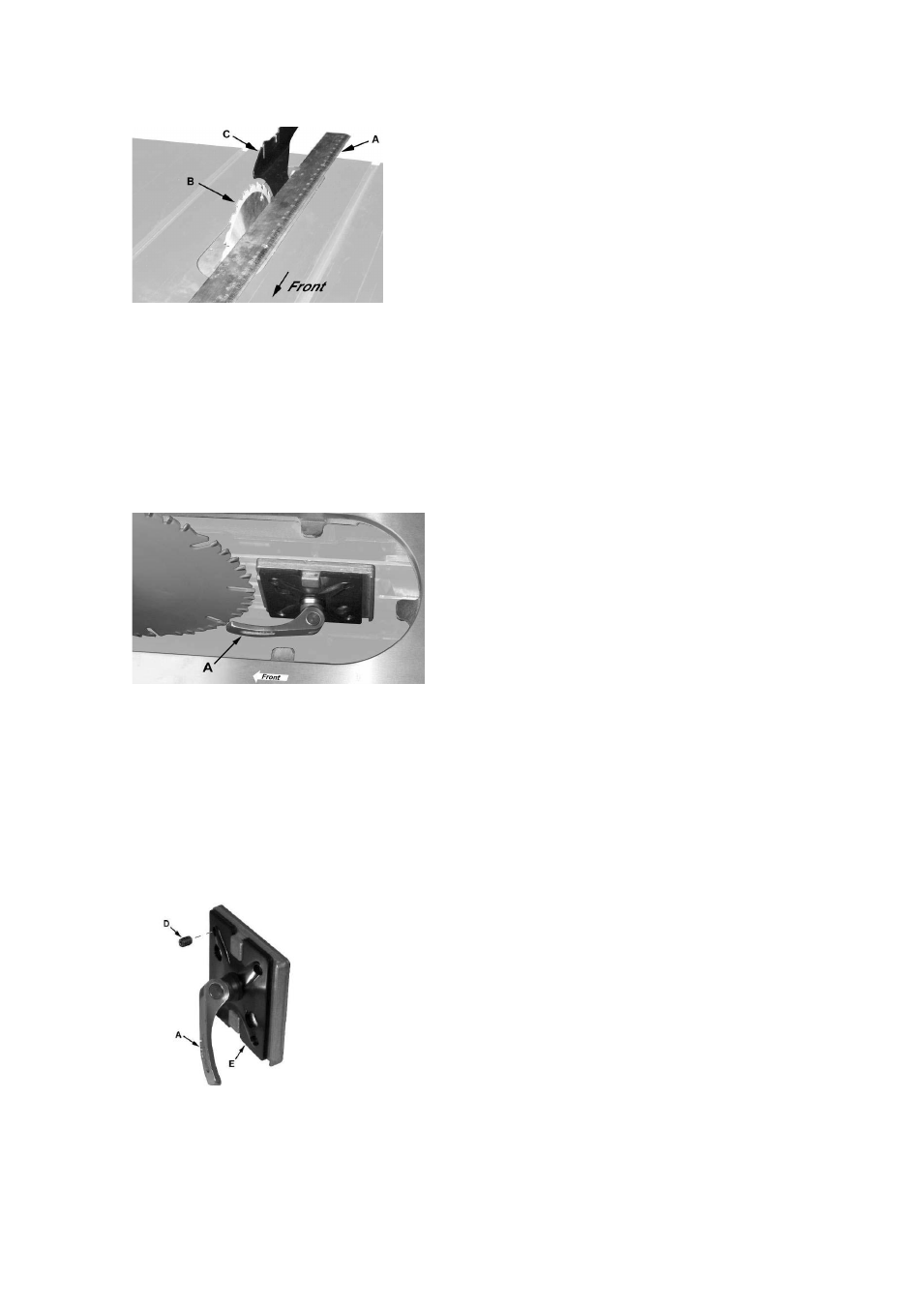

Рис. 13
Проверьте выравнивание следующим образом:
1. Удалите защитный кожух и собачку (C, E, рис. 7).
2. Поместите линейку (см. рис. 13) на столе, так что бы край упирался в
пильный диск (B, рис 13) и расклинивающий нож (С, рис. 13). Поверните
пильный диск так, чтобы верхняя часть зуба пильного диска касалась линейки.
Пильный диск и расклинивающий нож должны быть на одной линии.
Если требуется регулировка:
Рис. 14
3. Удалите вставку из стола.
4. Потяните ручку ( А см. рис. 14) и снимите расклинивающий нож, делая
заметки, в каком направлении расклинивающий нож должен быть подвинут с
целью приведения его в параллель с пильным диском.
5. Используя 3 мм шестигранный ключ, крутите любой из четырех
установочных винтов (D, Рис. 15) доступных через отверстия, расположенные в
углах через плавающий блок зажимов (E на рис. 15).
6. Если необходимо, повторите описанную выше процедуру.
Рис. 15
