Установка фрезерных ножей
ПРЕДУПРЕЖДЕНИЕ
Калевочные ножи очень острые! Будьте предельно внимательны, работая в
непосредственной близости от них!
Никогда не пытайтесь заниматься фрезерованием без кожуха для пыли и
системы удаления стружки!
Несоблюдение этих правил может привести к серьезным травмам!
1. Отключите станок от источника эл. питания. (Выдерните вилку из
розетки)

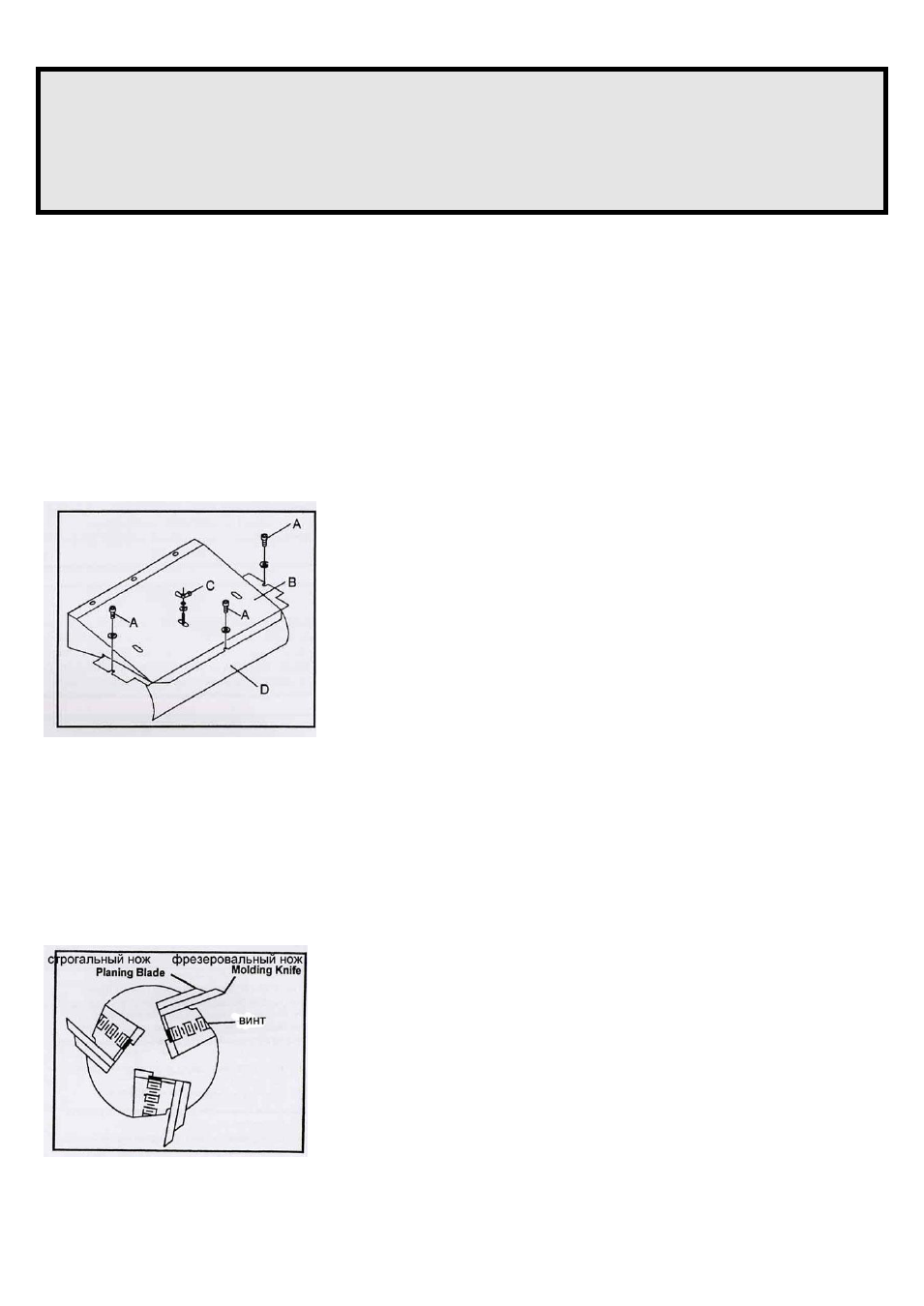

2. Удалите винты (A) , которыми крепится стружкозащитная крышка.
3. Удалите стружкозащитную крышку (B) с желобом для пыли.
4. Ослабьте три барашка (C) и отодвиньте изогнутый стружколоматель на подаче
(D).
5. Затяните винты, удерживающие стружколоматель на месте. Он не используется в
операциях фрезерования.
6. Удалите пластиковый стружколоматель на выходе.
7. При помощи маркера пометьте единицей, двойкой и тройкой, каждую часть
прижимной планки разделѐнную прорезью \на ножевом валу для более легкой их
идентификации.
Для ножей длиной 51мм и меньше, кроме моделей 709309 и 709310:

Ослабьте распорные вины на прижимной планке 51мм номер один ножа.

При помощи латунной выколотки и колотушку аккуратно постучите по
прижимной планке в установочном пазу, чтобы ослабить конусообразное давление
прижимной планки.

Удалите вставки.

Удалите прижимные планки. Примечание: Для ножей длиной 51мм и
калевочных ножей меньшего размера строгальные ножи можно оставлять на месте

Установите прижимную планку, но в этот раз не закрепляйте ее. Примечание: В
зависимости от длины ножа, ножи длиной 25мм и меньше требуют установки
вставки рядом с ножом.
