Изготовление и установка настольной доски
ОСТОРОЖНО
Вы должны использовать доску для покрытия стола
строгального/калевочного станка во время фрезерования. Это защитит
стол от ударов ножей, и позволит ножам врезаться в двигающиеся
заготовки , чтобы получить чистые срезы при фрезеровании.
1. Отключите станок от источника эл.питания. (Выдерните вилку из
розетки)
2. Отрежьте кусок древесностружечной плиты толщиной 19мм, шириной 327мм и
длиной 793мм. Примечание: Доска будет на 305мм” длиннее стола, что приведет
к нависанию (по 152мм спереди и сзади). Это увеличит рабочую поверхность для
более длинных заготовок.
3. Отметьте и просверлите четыре отверстия диаметром 6,3 мм на настольной
доске так, чтобы они совпадали с просверленными отверстиями на строгально-
калевочном столе.
4. Сделайте зенковку четырех просверленных отверстий на верхней части, чтобы
установить винты с потайной головкой.
5. Прикрепите настольную доску к столу при помощи четырех установочных
винтов с плоской головкой размером 4,8мм x 38мм, четырех шайб размером 4,8мм x
19мм и четырех шестигранных гаек размером 4,8мм.

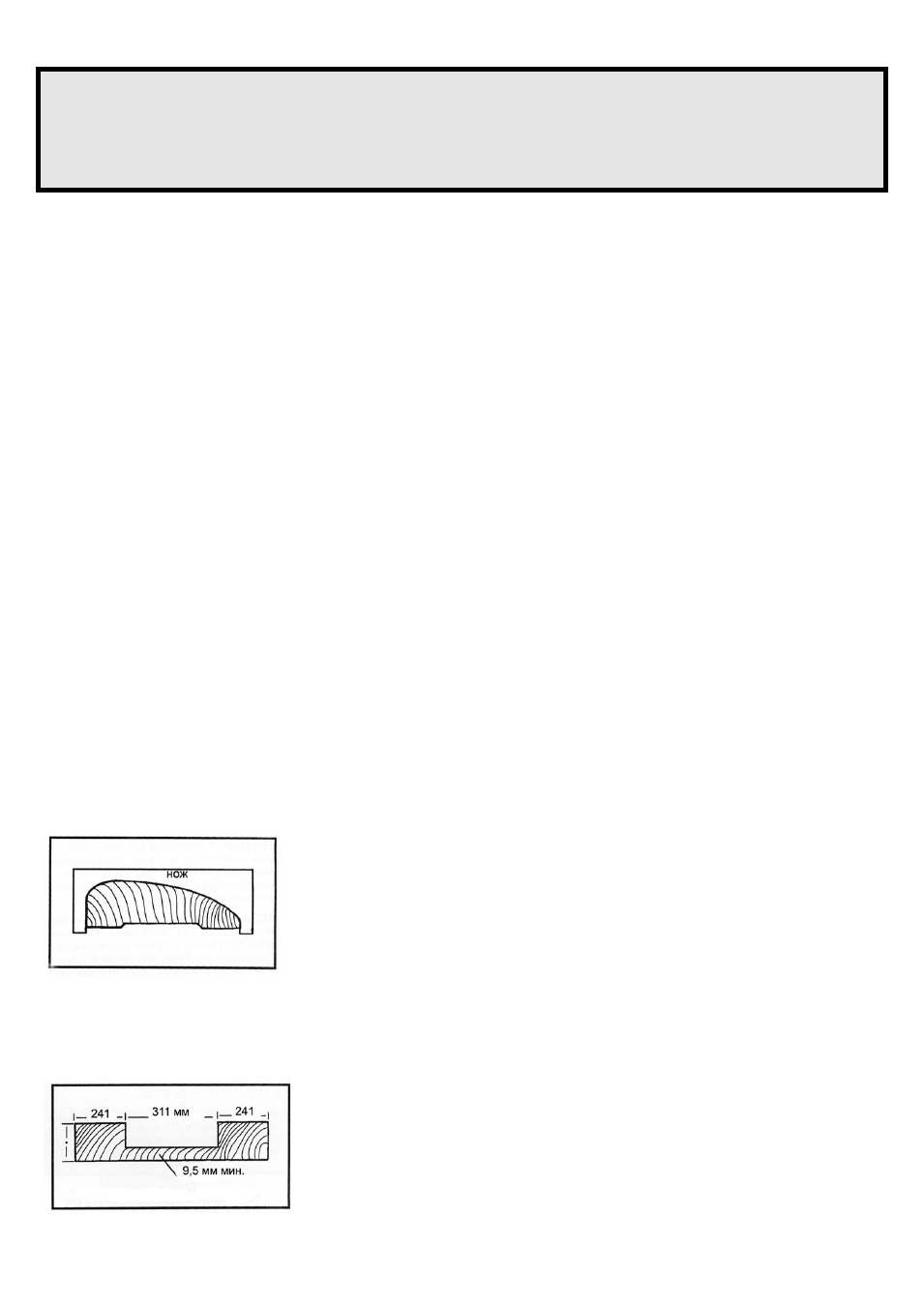

6. Установка направляющих рельс
7. Направляющие рельсы используются во время процесса фрезерования для
выравнивания рабочих материалов по отношению к фрезерным ножам.
Используя правильно отрегулированные направляющие рельсы, вы
обеспечиваете прогон рабочих материалов через калевочные ножи в одном и
том же положении при множественных прогонах.
8. Направляющие рельсы должны быть той же длины, что и стол (794мм) и 51мм
шириной, они должны быть изготовлены из гладкой, твердой древесины, такой
как дуб, клен, ольха и т.п., так чтобы они не повреждались ножами при
соприкосновении с ними. Некоторые профили фрезерных ножей требуют, чтобы
ножи врезались в направляющие рельсы, чтобы сделать строганным наружный
край для завершения среза.
Направляющие должны быть срезаны на 6,3мм ниже максимальной толщины
конечного рабочего профиля. Независимо от толщины ваших направляющих рельс,
они должны иметь прорези для роликов подачи и разгрузки, а также для гасящих
отдачу планок.
