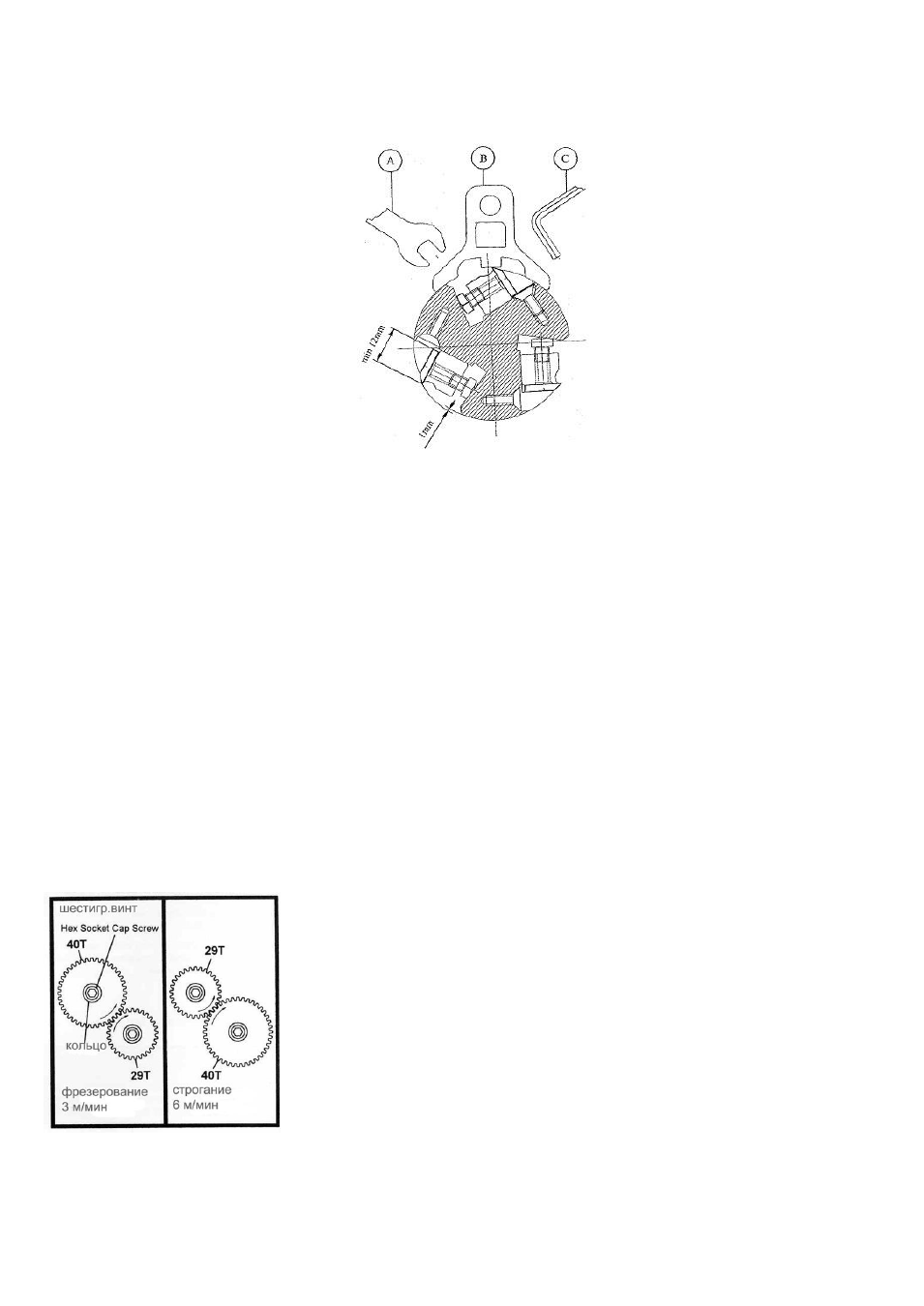

Точная установка ножей строгального вала проводится с помощью шаблона (В) и
установочных болтов под ключ с внутренним шестигранником (С). Нож
строгального вала должен выставляться, пока он не коснется установочного
шаблона (В).
Для закрепления строгального ножа, выкрутите четырехгранные болты с
прижимной планки строгального ножа полностью. Сначала затяните оба внешних
четырехгранных болта, затем оставшиеся. Инструмент для затягивания (а) не
перегружать, не использовать удлинители для усилия рычага, не ударять.
Установите кожух для приема стружки. Подключите вытяжную установку.
8. Регулировка скорости подачи
Строгальный/калевочный станок имеет две скорости подачи обрабатываемого
материала: 3 метра в минуту для качественной обработки поверхности при
фрезеровании и 6 метров в минуту для более быстрого обычного строгания.
Для замены шестеренок, отвечающих за скорость подачи:
1. Отключите станок от источника Эл.питания. (Выдерните вилку из
розетки)
2. Снимите глухую гайку, которая держит кожух коробки передач.
3. Снимите два винта с шестигранными головками под ключ и две шайбы.
4. Снимите шестеренки и установите их в зависимости от операции. См. схему
шестеренок.
5. Установите обратно винты и шайбы, которые держат шестеренки.
6. Установите обратно кожух и глухую гайку.
9. Установка и наладка фрезерования
 Установите в коробке передач скорость подачи - 3 м в минуту.
