Ремонт нижней части насоса
312527N
15
11 Снять крепежный фланец (26) с корпуса насоса
(34). Снять уплотнительное кольцо (32*) и
тефлоновую шайбу (33*) с корпуса насоса (34).
Осмотрите все детали на наличие
повреждений. См. Рис.24.
12 Снять шестигранную гайку (27) с крепежного
фланца (26). Снять внешний сальник (30*), 2
тефлоновые прокладки (29*), внутренний сальник
(28*) и кольцо (31*). Осмотрите все детали на
наличие повреждений. См. Рис.25.

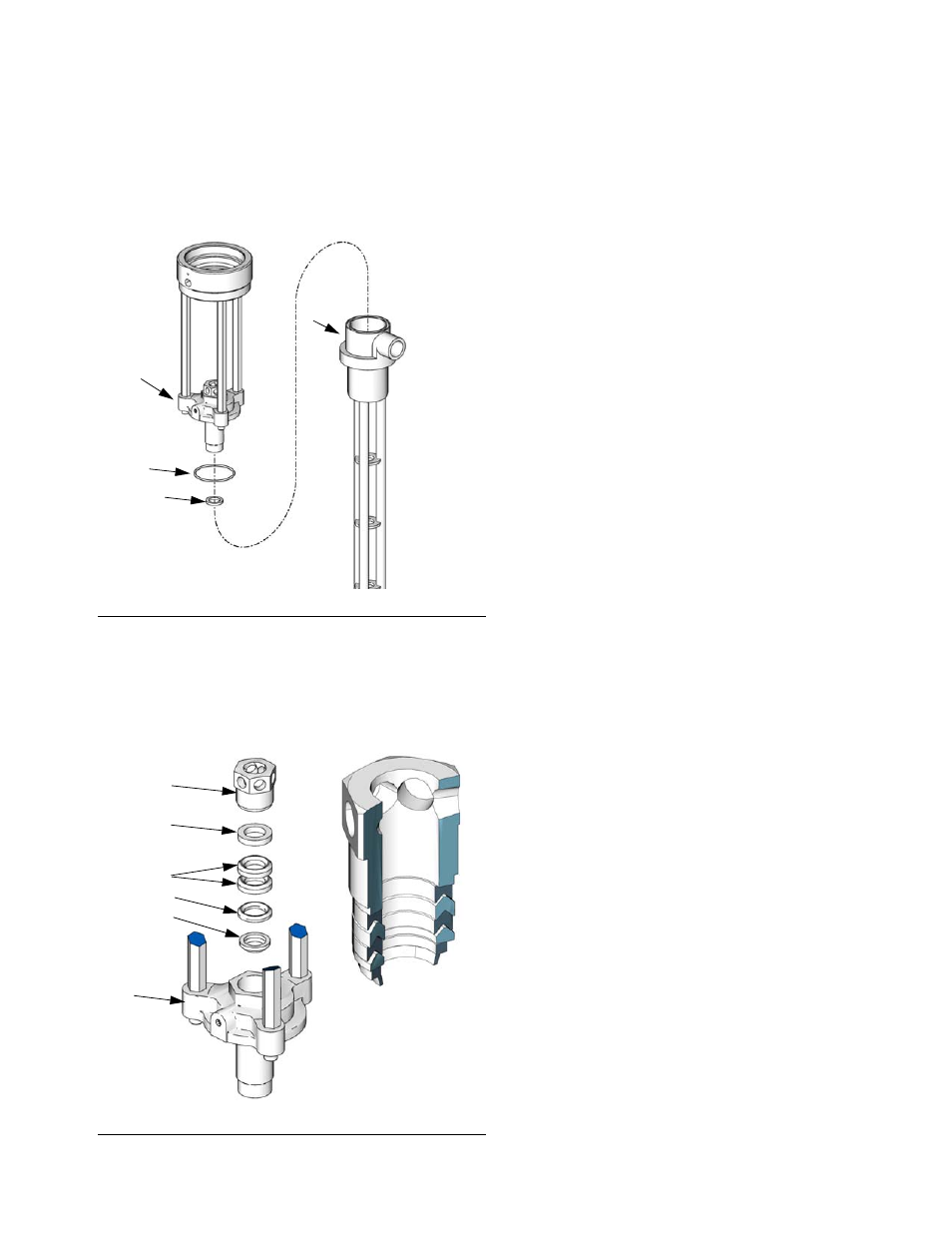

Рис.24
Рис.25
ti9966
26
*33
*32
34
ti9902
27
*30
*29
*28
*31
26
ti10400
Комплект
уплотняющих
прокладок в
