Ремонт нижней части насоса
312527N
13
Ремонт нижней части
насоса
1
Прикладывайте цепной ключ к верхней части
всасывающего трубопровода в месте, указанном на
, и гаечный ключ к плоским граням обратного
клапана (45), чтобы отсоединить обратный клапан от
всасывающего трубопровода (44). 3 Чтобы избежать
повреждения всасывающего трубопровода, не снимайте
обратный клапан, пока это не будет указано на этапе 3
.
2
При неснятом обратном клапане,
поддерживающим всасывающий трубопровод,
приложите цепной ключ к нижней части
всасывающего трубопровода, как указано на
Рис.18, чтобы вывести его из корпуса насоса (34).
3
Извлеките обратный клапан в сборе из
всасывающего трубопровода (44).
4
Снимите стопорное кольцо (46), упорное кольцо
(47), шарик (71), и уплотнительное кольцо (38*)
с обратного клапана (45). Осмотрите все детали
на наличие повреждений. См. Рис.18.
5
Извлеките всасывающий трубопровод (44) из
корпуса насоса (34). См. Рис.19.
6
Проверьте уплотнительное кольцо (38) на
корпусе насоса и всасывающий трубопровод на
повреждения. См. Рис.19.
7
Извлеките передаточный вал (20) из нижней
части корпуса насоса (34). См. Рис.20.

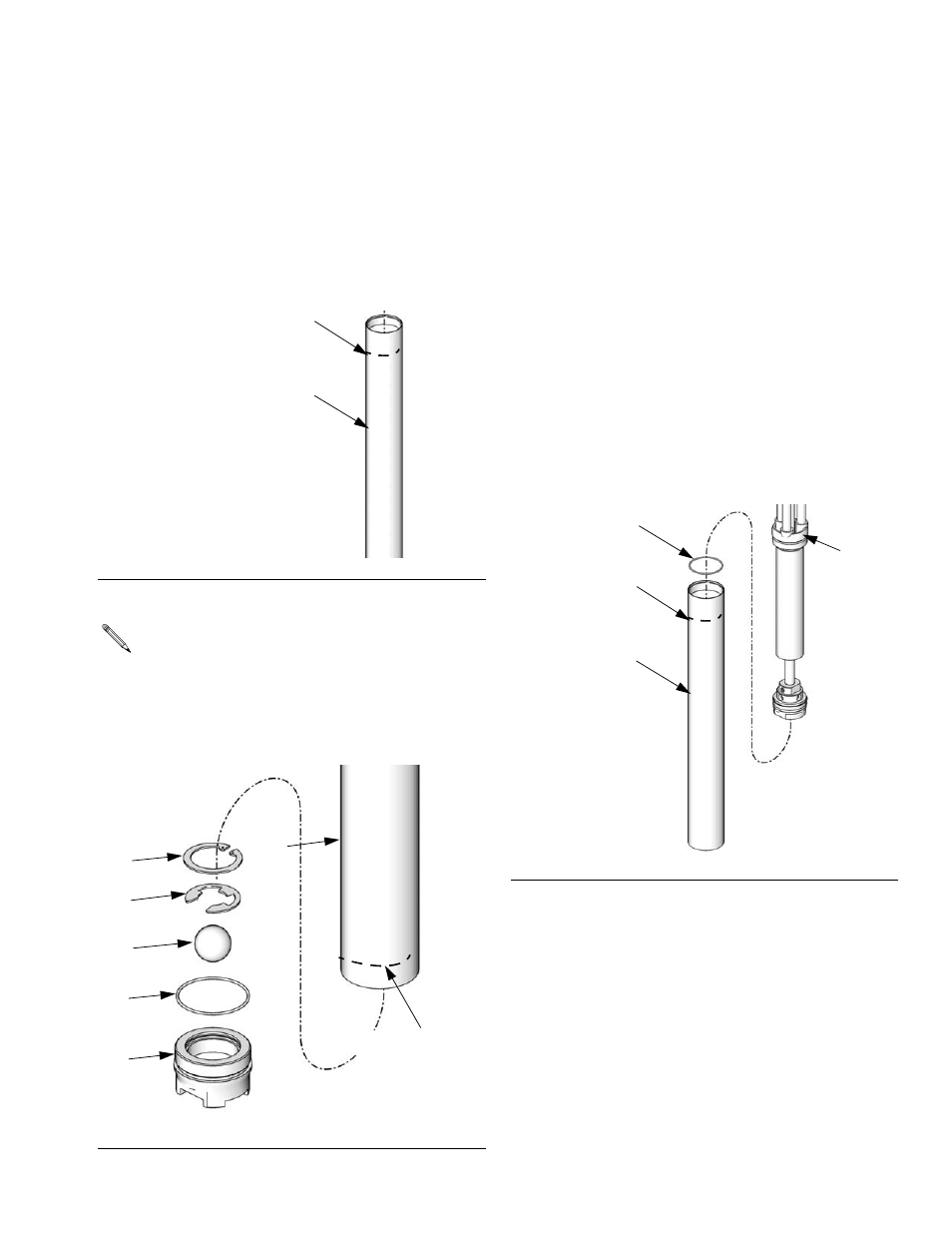

Рис.17
Снимайте всасывающий трубопровод очень осторожно, чтобы не
согнуть его или не повредить как-либо иначе. Во избежание
повреждений, применяйте цепной ключ для захвата только
верхнйе или нижней части всасывающего трубопровода, как
показано на Рис.17 и Рис.18. Не следует захватывать цепным
ключом среднюю часть всасывающего трубопровода.
Рис.18
44
Прикладывайте
цепной ключ
примерно здесь
ti9903
46
47
71
*38
45
Прикладывайте
цепной ключ
примерно здесь
44
Рис.19
44
ti9976
38
34
Прикладывайте
цепной ключ
примерно здесь
