Ремонт нижней части насоса
14
312527N
8

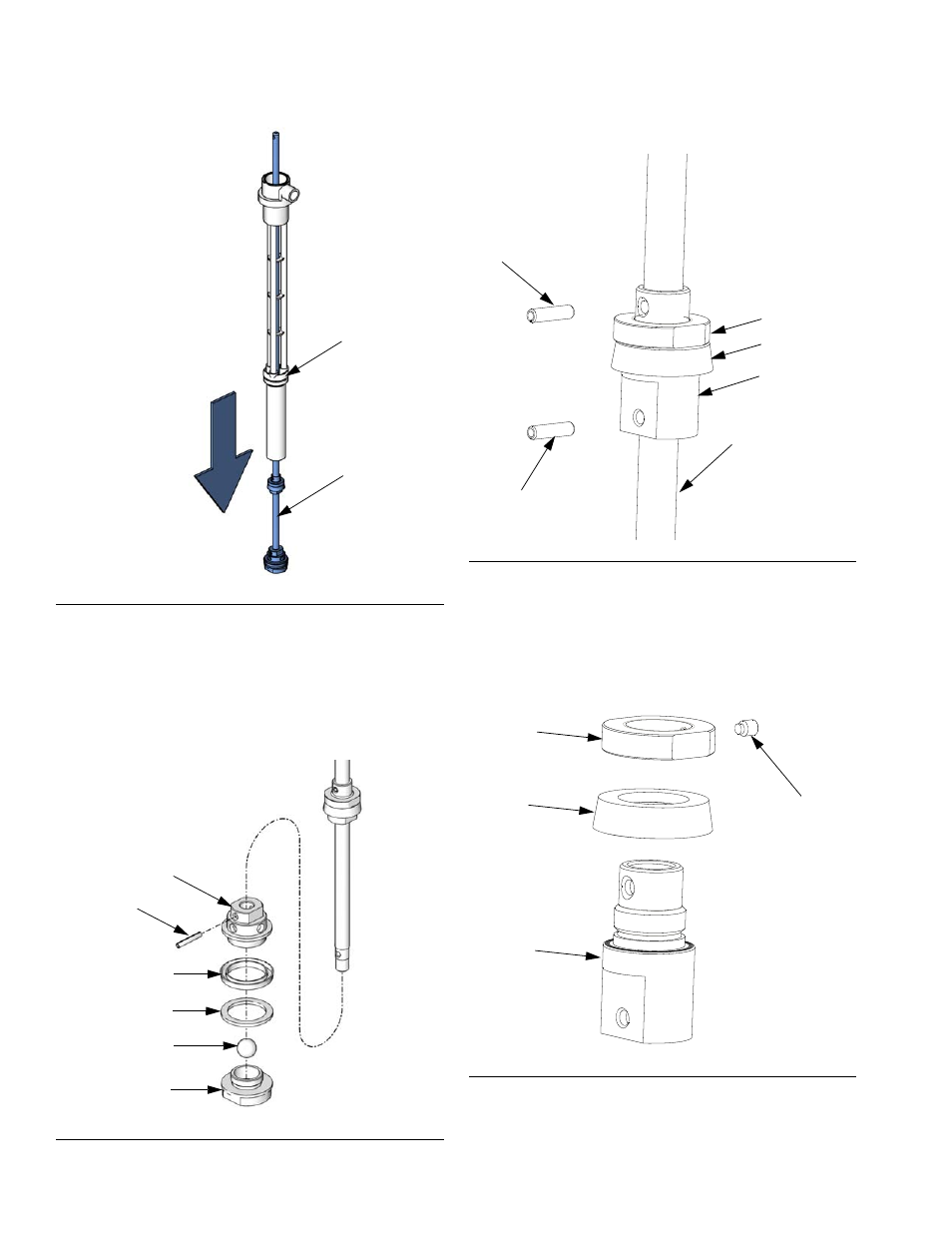

Снять пружинный штифт (56). Снять поршневой
клапан. Вывинтить поршневой клапан (43) из
корпуса поршня (53). Снять износное кольцо
(41*), кольцевое уплотнение (40*) и шарик (42).
Осмотрите все детали на наличие
повреждений. См. Рис.21.
9
Снять пружинный штифт (55). См. Рис.22.
10 Ослабить стопорный винт (37) на хомуте (36).
Снять хомут с корпуса поршня (54). Снять
кольцевое уплотнение (35*). Осмотрите все
детали на наличие повреждений. См. Рис.23.
Рис.20
Рис.21
ti9905
20
34
ti9904
56
*40
*41
42
43
53
Высту
Рис.22
Рис.23
55
54
74
r_311880_14e_fig21
36
35
55
37
36
*35
54
Lip down
r_311882_14e_fig22
