32
308148
Детали

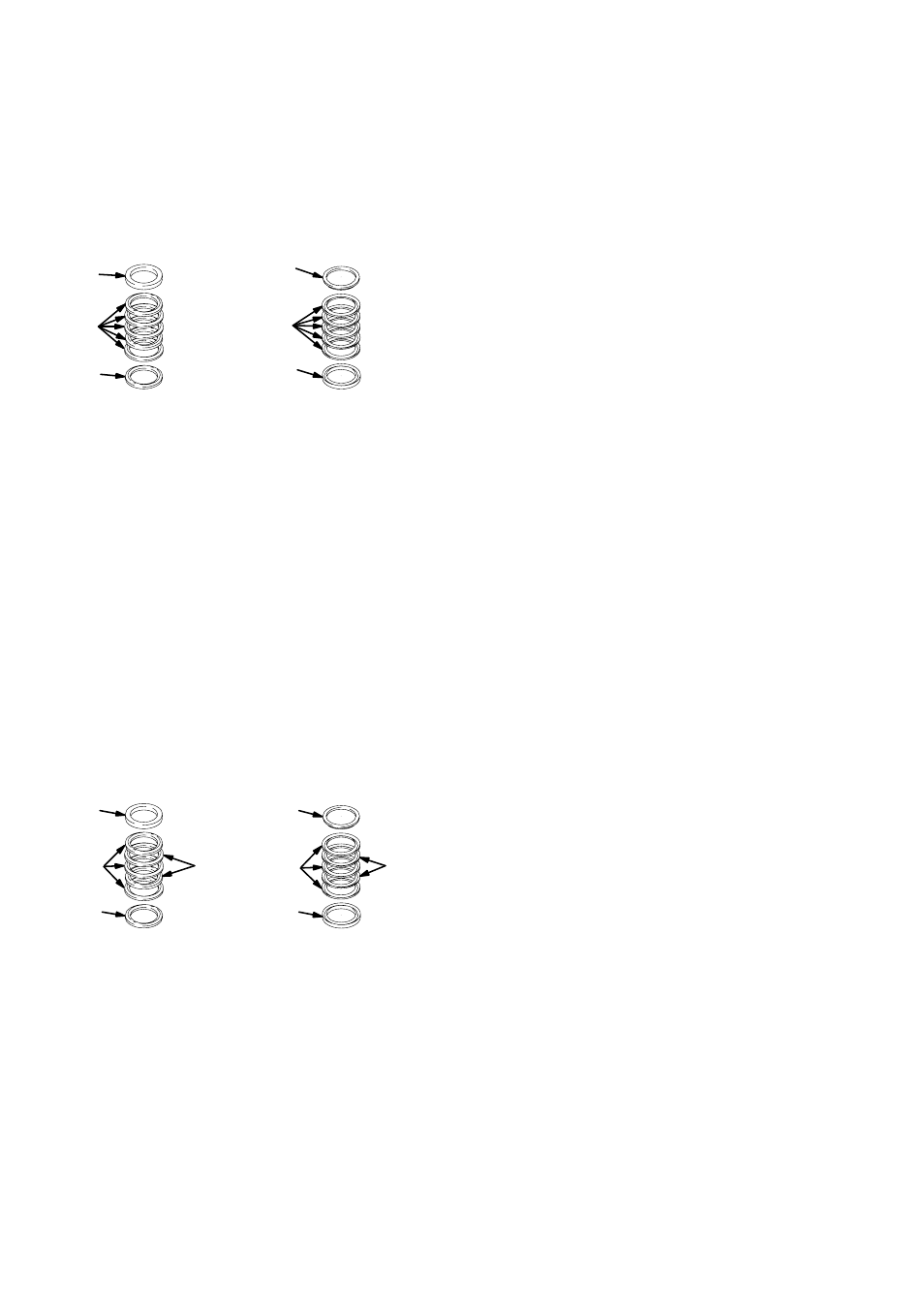

Комплекты переоборудования уплотнений
Комплект переоборудования уплотнений 222846,
(тефлоновые уплотнения)
УПЛОТНЕНИЯ ГОРЛОВИНЫ:
КРОМКИ НАПРАВЛЕНЫ ВНИЗ
УПЛОТНЕНИЯ ПОРШНЯ:
КРОМКИ НАПРАВЛЕНЫ ВВЕРХ
0805
0806
*28
*13
*25
*30
*29
*11
СМАЖЬТЕ УПЛОТНЕНИЯ
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
11*
184232
САЛЬНИК, с внешней резьбой; поршень;
нержавеющая сталь
1
13*
184182
САЛЬНИК, с внутренней резьбой;
поршень; нержавеющая сталь
1
25*
184181
САЛЬНИК, с внутренней резьбой;
горловина; нержавеющая сталь
1
28*
109312
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; тефлон
5
687057
УПЛОТНЕНИЕ; графит; тефлон
Используется на модели 687055
5
29*
184231
САЛЬНИК, с внешней резьбой; горловина;
нержавеющая сталь
1
30*
109311
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; тефлон
5
687056
УПЛОТНЕНИЕ; графит; тефлон
Используется на модели 687055
5
Комплект переоборудования уплотнений 222848,
(уплотнения UHMWPE и кожаные уплотнения)
УПЛОТНЕНИЯ ГОРЛОВИНЫ:
КРОМКИ НАПРАВЛЕНЫ ВНИЗ
УПЛОТНЕНИЯ ПОРШНЯ:
КРОМКИ НАПРАВЛЕНЫ ВВЕРХ
0805
0806
*18
*13
31*
*25
*26
32*
*29
*11
СМАЖЬТЕ УПЛОТНЕНИЯ
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
11*
184232
САЛЬНИК, с внешней резьбой; поршень;
нержавеющая сталь
1
13*
184182
САЛЬНИК, с внутренней резьбой;
поршень; нержавеющая сталь
1
18*
109262
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; UHMWPE
3
25*
184181
САЛЬНИК, с внутренней резьбой;
горловина; нержавеющая сталь
1
26*
109261
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; UHMWPE
3
29*
184231
САЛЬНИК, с внешней резьбой; горловина;
нержавеющая сталь
1
31*
184312
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; кожа
2
32*
184311
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; кожа
2
Комплект переоборудования
Max-Life 288551, серия A включает в себя
детали для переоборудования поршневого
насоса Dura-Flo 1800 (246987) до поршневого
насоса Max-Life 249992.
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
1
15G852
Шток
1
7
15G853
Цилиндр
1
11*
184232
САЛЬНИК, с внешней резьбой; поршень;
нержавеющая сталь
1
12
253743
Корпус
1
13*
184182
САЛЬНИК, с внутренней резьбой;
поршень; нержавеющая сталь
1
15
253742
Корпус
1
253744
Комплект уплотнений
18*
109262
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
V-ОБРАЗНОГО СЕЧЕНИЯ;
поршень; UHMWPE
3
25*
184181
САЛЬНИК, с внутренней резьбой;
горловина; нержавеющая сталь
1
26*
109261
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
V-ОБРАЗНОГО СЕЧЕНИЯ;
поршень; UHMWPE
3
28*
120533
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
поршень; UHMWPE S/M
2
29*
184231
САЛЬНИК, с внешней резьбой; горловина;
нержавеющая сталь
1
30*
184311
УПЛОТНЕНИЕ ИЗ МАНЖЕТ
VĆÎÁÐÀÇÍÎÃÎ СЕЧЕНИЯ;
горловина; кожа
4
*ą Эти детали включены в комплект ремонта уплотнений 253744,
который может быть приобретен отдельно.
Сборочные детали см. на стр. 29.
