Детали – Инструкция по эксплуатации Graco Dura-Flo 1800
Страница 26
26
308148
Детали
Номера деталей C59792 и 222939, серия B;
233069, 233070, 234667, 234824 241957, 243689
246923, 246924, 246989, 246990, 246991, 246992
и 253842 насосов серии A, коэффициент 45:1,
с пневматическим двигателем Premier

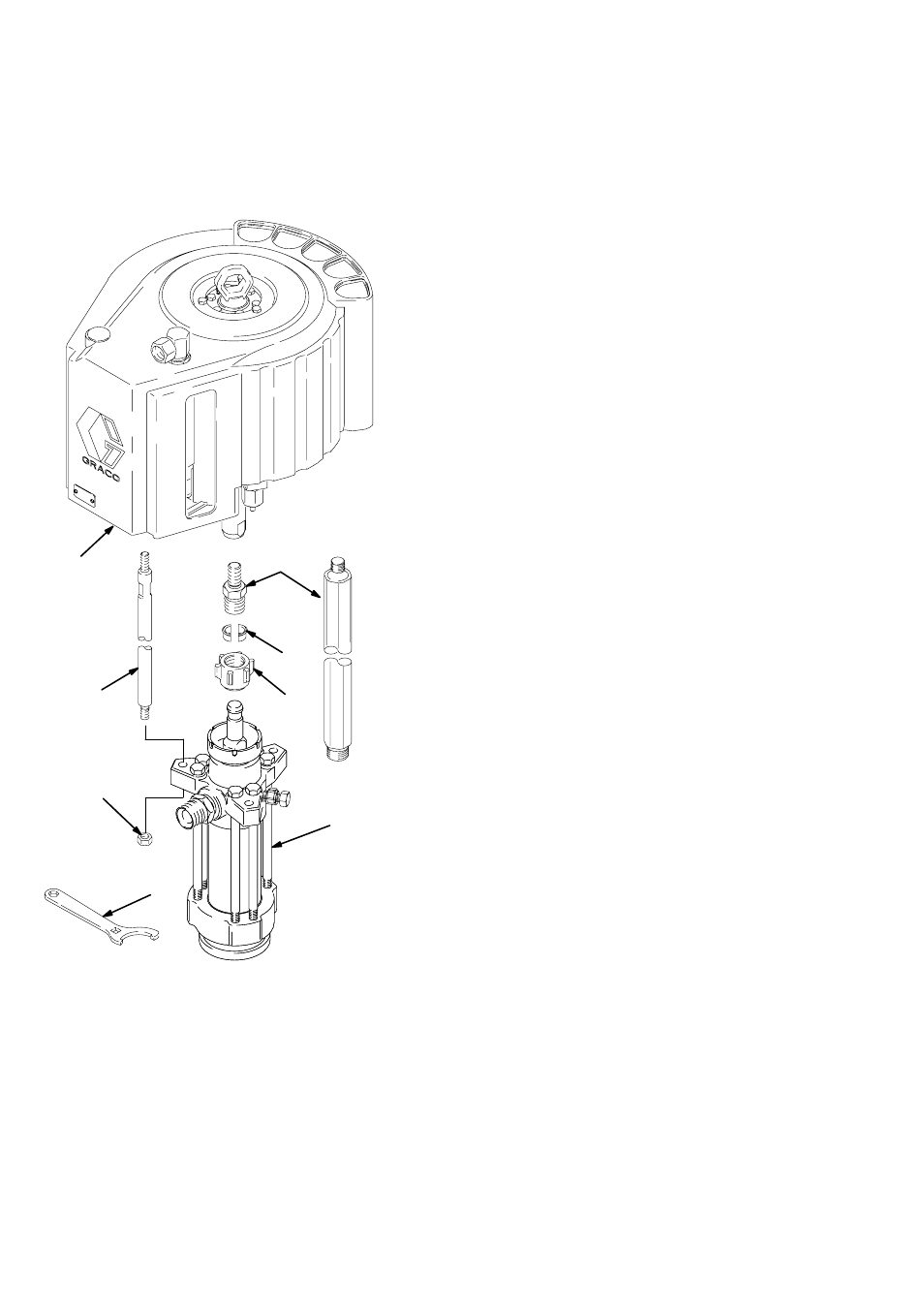

101
105
104
}106
108}
102}
}107
103}
01397C
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
101
222800
ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ,
Premier Детали см. в 308213
1
102}
184582
ПЕРЕХОДНИК, соединительная тяга
1
617463
ПЕРЕХОДНИК, (только 234824)
1
103}
184096
ГАЙКА, муфта
1
104
184278
ГАЕЧНЫЙ КЛЮЧ, уплотнительная гайка
1
105
C59703
НАСОС, поршневой
(используется на C59792, 233069
и 233070) Детали см. на стр. 28 и 30
1
222805
НАСОС, поршневой
(используется на 222939)
Детали см. на стр. 28 и 30
1
241956
НАСОС, поршневой
(используется на 241957 и 243689)
Детали см. на стр. 28 и 30
1
246925
НАСОС, поршневой
(используется на 246923 и 246924)
Детали см. на стр. 28 и 30
1
249992
НАСОС, поршневой
(используется на 234667, 234824, 246989,
246990, 246991, 246992 и 253842)
Детали см. на стр. 28 и 30
1
106}
106166
ГАЙКА, шестигранная; M16 х 2,0
3
107}
184382
ТЯГА, стяжная; 380 мм (14,96 дюйма)
от плеча до плеча
(используется на 222939, C59792,
241957, 243689, 246989, 246990,
3
246991 и 246992)
617464
ТЯГА, стяжная; 730,25 мм (28,75 дюйма)
(только 234824)
3
108}
184130
КОЛЬЦО, муфта
2
}ąÝòè детали включены в комплект соединений 235419.
Для применений, требующих стяжных тяг из нержавеющей
стали, закажите комплект соединений 235420.
