Детали

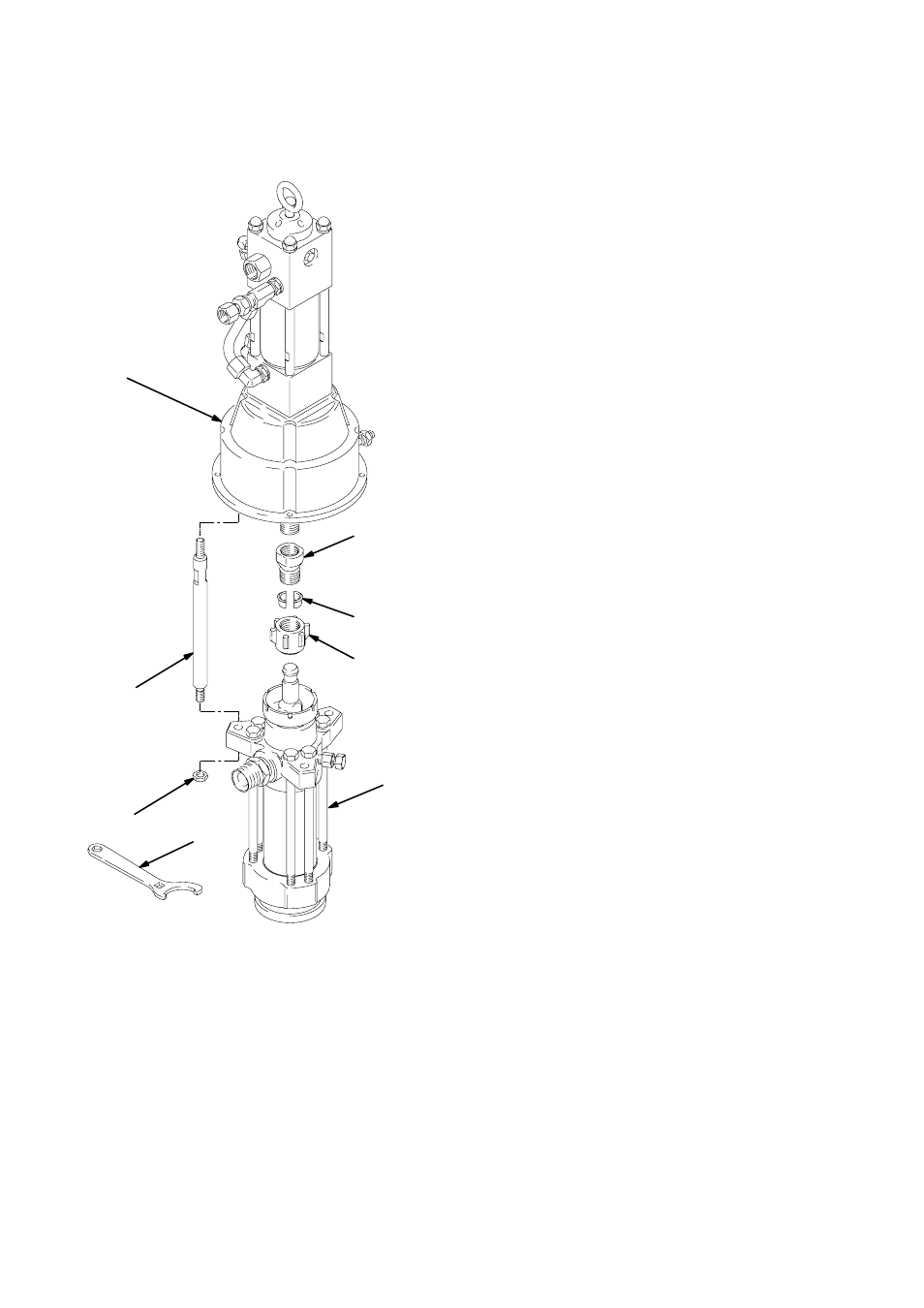

Насос, серия В, ¹ детали 222897
с гидравлическим двигателем Viscount
0569C
101
105
104
}106
108}
102}
}107
103}
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
101
235345
ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ, Viscount,
Детали указаны в 308048
1
102}
184595
ПЕРЕХОДНИК, соединительная тяга
1
103}
184096
ГАЙКА, муфта
1
104
184278
ГАЕЧНЫЙ КЛЮЧ, уплотнительная гайка
1
105
222805
НАСОС, поршневой
Детали см. на стр. 28 и 30
1
687055
НАСОС, поршневой
Детали см. на стр. 28 и 30
1
106}
106166
ГАЙКА, шестигранная; M16 х 2,0
3
107}
184596
ТЯГА, стяжная; 315 мм (12,40 дюйма)
от плеча до плеча
3
108}
184130
КОЛЬЦО, муфта
2
}ąÝòè детали включены в комплект соединений 222976.
