Габариты
48 312426T

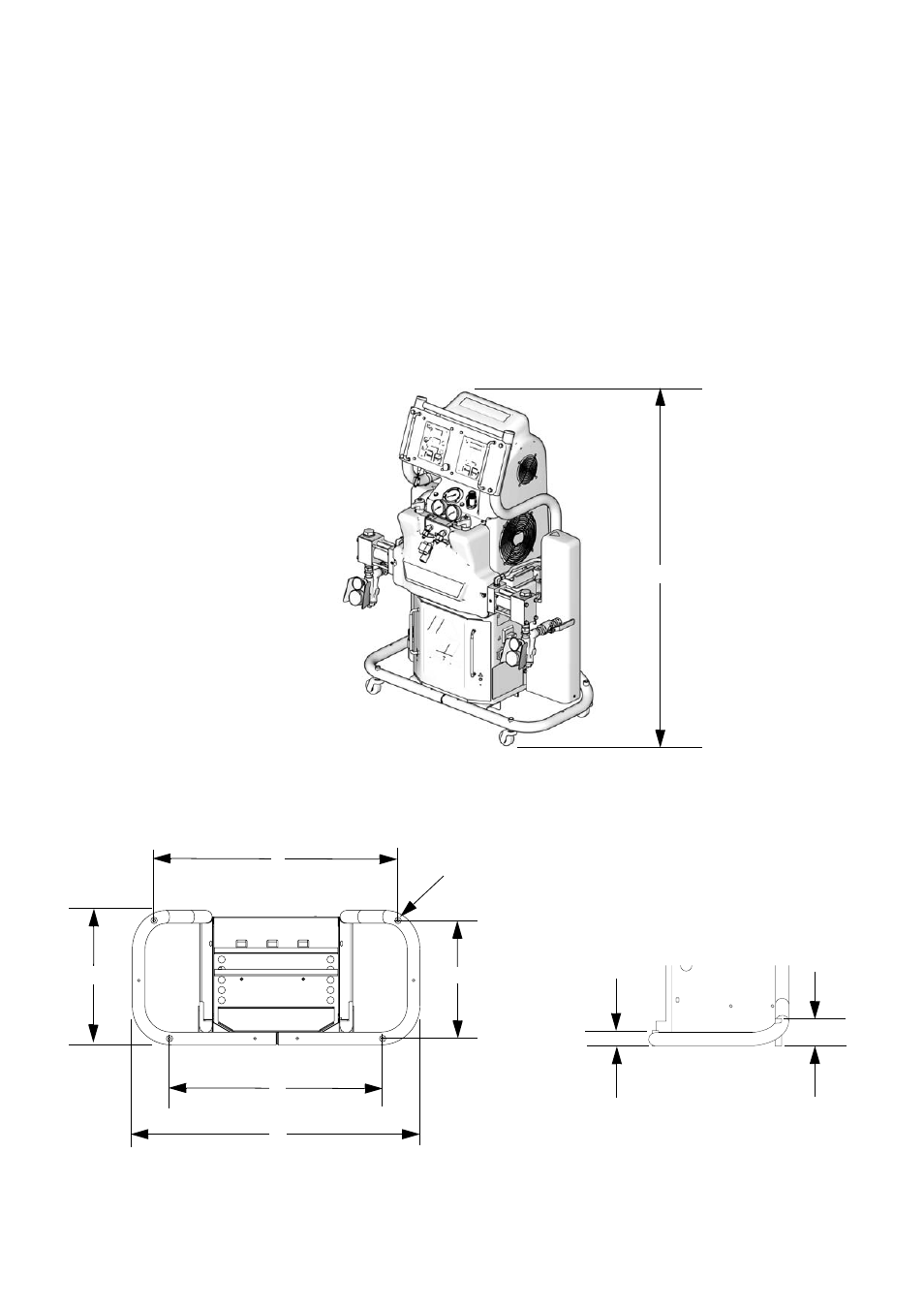

Габариты
Размер мм (ДЮЙМЫ)
A (высота) 1397 (55,0)
B (ширина) 1006 (39,6)
C (глубина) 470 (18,5)
D (расстояние между передними
монтажными отверстиями)
745 (29,34)
E (расстояние между задними
монтажными отверстиями)
853 (33,6)
F (расстояние между боковыми
монтажными отверстиями)
413 (16,25)
G (внутренний диаметр
монтажного штыря)
11 (0,44)
H (высота переднего
монтажного штыря)
51 (2,0)
J (высота заднего
монтажного штыря)
92 (3,6)
Размер мм (ДЮЙМЫ)
A
C
B
D
E
F
G
H J
Вид сверху
Передняя часть
машины
Задняя часть машины
Вид сбоку
Чертеж монтажного штыря для
выбора монтажных болтов
TI9830a
ti7742a ti7743a
