Устройства контроля и индикаторы температуры

18

312426T

Устройства контроля и индикаторы
температуры

Главный выключатель
питания

Расположен в правой части агрегата, см. стр. 17.

Для дозатора Дозатор Reactor включает

и выключает

питание. Не используется

для включения зон подогрева или насосов.

Красная кнопка останова

Расположена между панелью контроля

температуры и панелью управления

электродвигателем, см. стр. 17. Кнопку

следует нажимать только для выключения

двигателя и зон подогрева. Используйте главный

выключатель питания для полного отключения

питания агрегата.

ПРЕДУПРЕЖДЕНИЕ

Чтобы избежать повреждения экранных кнопок,

не нажимайте их ногтями или острыми предметами,

такими как ручки и пластиковые карты.

Р

ИС

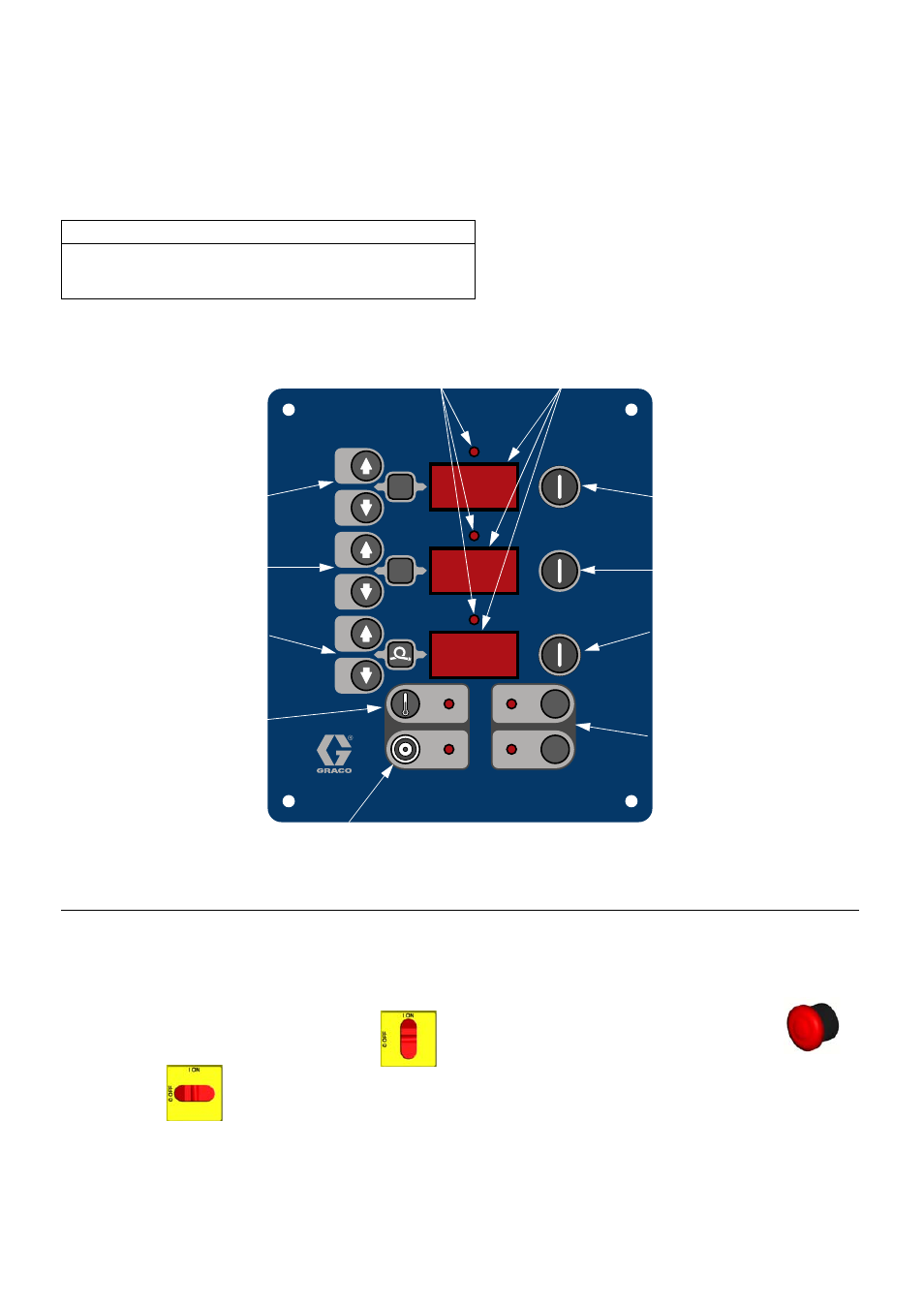

. 4. Устройства контроля и индикаторы температуры

°

F

°

C

A

B

Клавиши со

стрелками зоны A

Клавиши со

стрелками зоны B

Клавиши

со стрелками

зоны шланга

Клавиши шкалы
температуры

Клавиша включения
и выключения
нагревателя A

Индикаторы мощности нагревателя

Клавиша целевой температуры

Клавиша

фактической

температуры

Дисплеи нагревателя

Клавиша включения
и выключения
нагревателя шланга

Клавиша включения
и выключения
нагревателя B
