Инструкция по эксплуатации Graco Reactor H-XP3_series
Страница 27
Подготовка к работе
312426T
27
6. Подсоединение трубопроводов сброса
давления
a. Рекомендация. Подсоедините шланг
высокого давления (R) к спускным
фитингам (BA, BB) обоих клапанов
PRESSURE RELIEF/SPRAY
(«Сброс давления или распыление»);
проложите шланги назад к барабанам
компонентов А и В. См. Р
b. Другой вариант. Закрепите входящие
в комплект поставки сливные трубки (N)
в герметических заземленных емкостях
для отходов (H). См. Р
7. Установка датчика температуры жидкости
Датчик температуры жидкости входит
в комплект поставки оборудования.
Установите датчик между главным шлангом
и гибким шлангом. Процедура установки
описана в инструкции по эксплуатации
шланга с подогревом 309572.
Не устанавливайте запорные вентили ниже
выпускных отверстий клапанов PRESSURE
RELIEF/SPRAY («Сброс давления или
распыление») [BA, BB]. При установке
в положение SPRAY («Распыление»)
клапаны снимают избыточное давление.
Трубопроводы должны быть открыты, чтобы
при работе оборудования клапаны могли
автоматически снимать давление.
При циркуляции жидкости обратно в барабаны
подачи используйте шланг высокого давления,
рассчитанный на максимальное рабочее
давление оборудования.

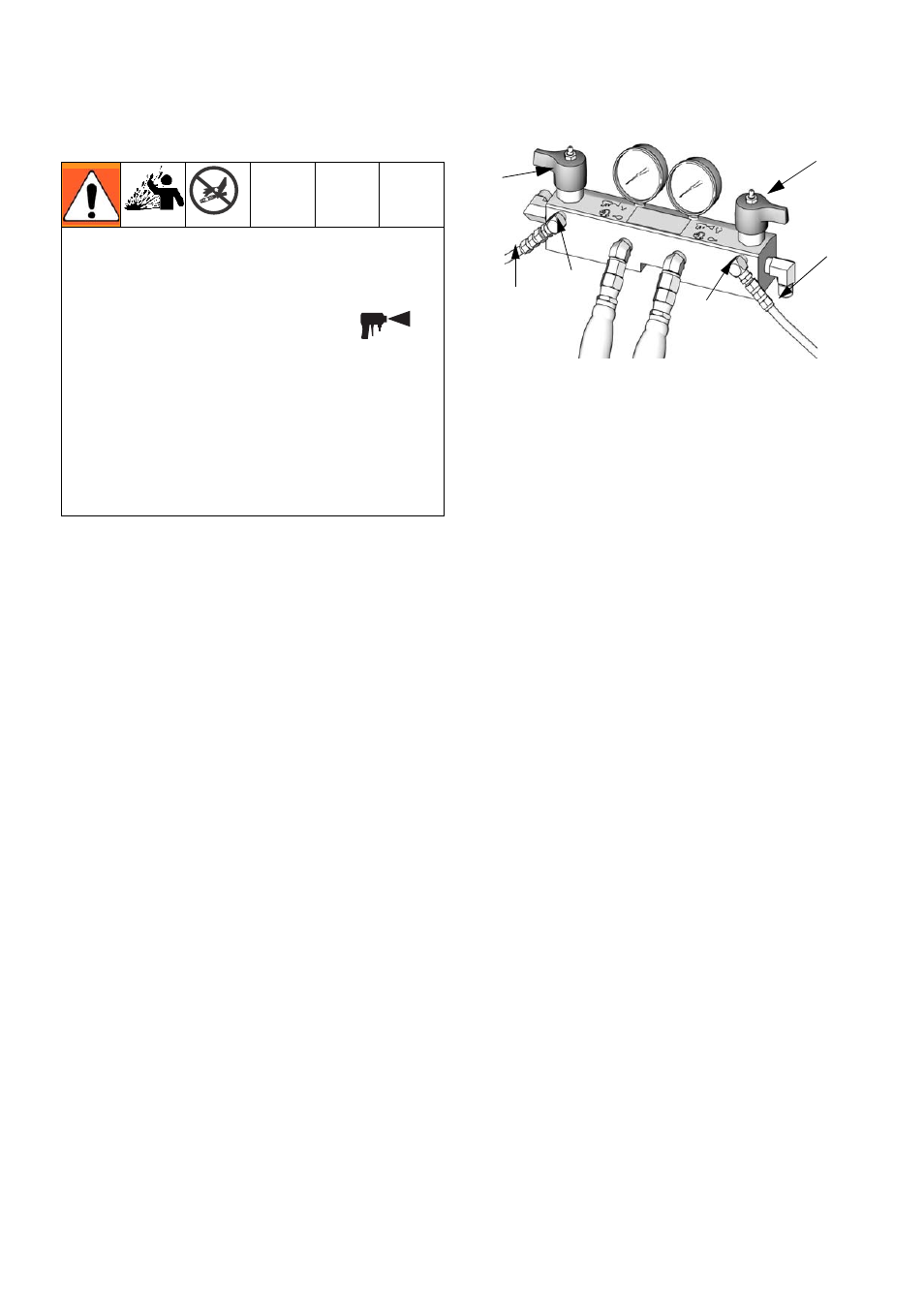

ti9880a
BA
BB
R
R
SB
SA
