Техническое обслуживание жидкостного коллектора
Демонтаж
1.
Выполните инструкции раздела Техническое
обслуживание расходомеров, Демонтаж,
пункты 1—5, стр. 46.
2.
Отсоедините от коллектора линии подачи воздуха
и жидкости (4).
3.
Придерживая жидкостный коллектор (4),
ослабьте три винта (341), крепящих кронштейн (325)
к жидкостной станции. Поднимите жидкостный
коллектор (4) и извлеките его из панели.
Проводите техническое облуживание
в соответствии с инструкциями, приведенными
в руководстве 312781 по эксплуатации
коллектора для смешивания жидкостей.
Установка
1.
Закрепите жидкостный коллектор (4) и монтажную
плиту (325) с помощью трех винтов (341).
2.
Установите расходомеры. См. раздел Установка,
пункты 1—3, стр. 46.
3.
Подсоедините линии подачи воздуха и жидкости.
4.
Выполните калибровку расходомеров в соответствии
с инструкциями, приведенными в руководстве
по эксплуатации системы ProMix.
Техническое обслуживание
модуля смены цвета,
клапанов цвета/катализатора
и клапанов сброса
1.
Следуйте инструкциям раздела Перед техническим
обслуживанием, стр. 36.
2.
Инструкции по техническому обслуживанию модуля
смены цвета см. в руководстве 312787.
3.
Инструкции по техническому обслуживанию
блоков клапанов цвета/катализатора
см. в руководстве 312783.
4.
Инструкции по техническому обслуживанию
комплектов клапанов сброса см.
в руководстве 312786.
5.
Инструкции по техническому обслуживанию
отдельного клапана см. в руководстве 312782.
Р
ИС

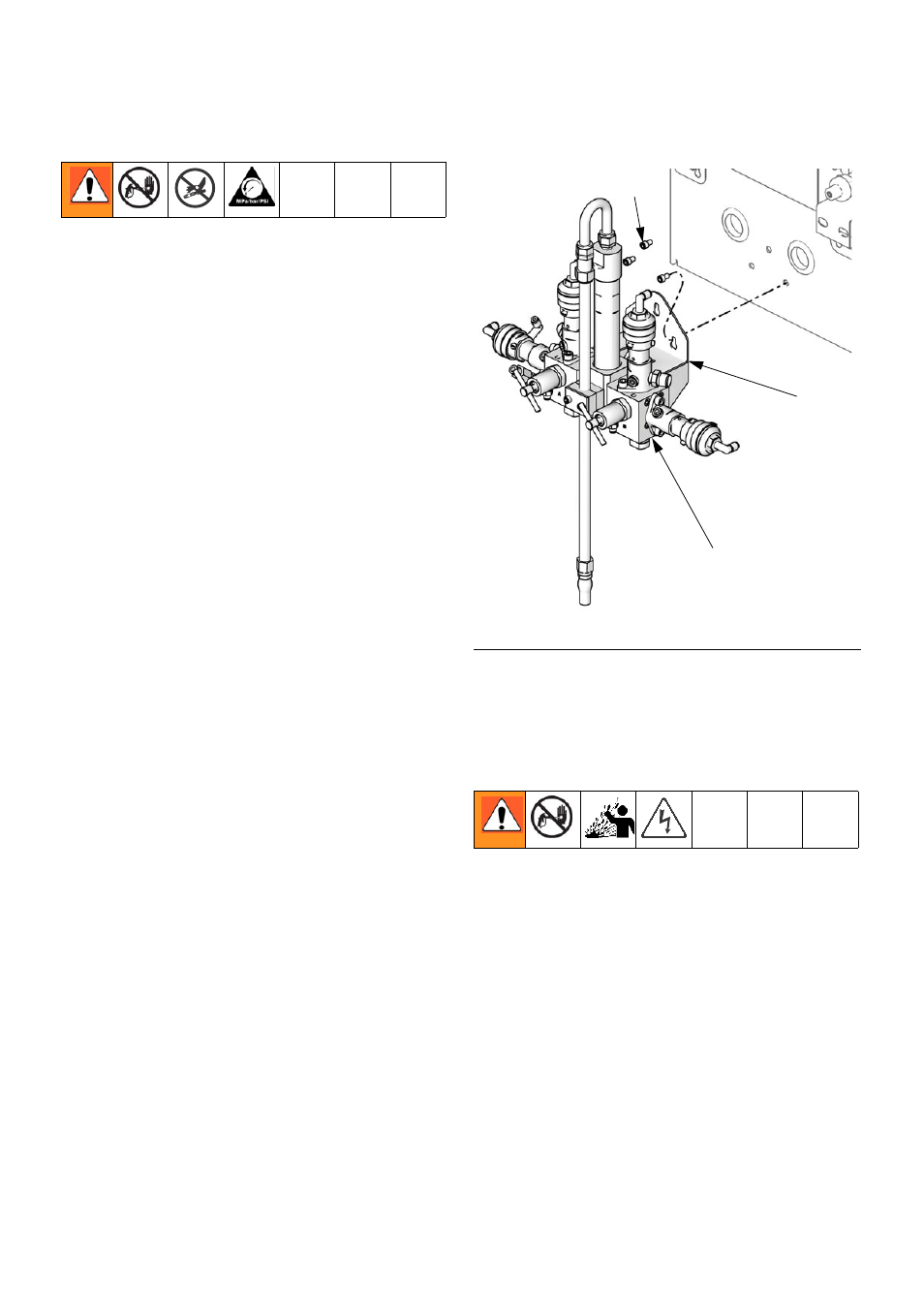

. 25: Жидкостный коллектор
4
325
TI12654a
341
