Поиск и устранение неисправностей
3A0516D 19
Диагностика барьерной платы EasyKey
См. Р ИС . 6 и Табл. 3 для поиска и устранения неисправностей работы барьерной платы EasyKey. Также см. раздел
Электросхема устройства EasyKey на стр. 31 и раздел Электросхема системы на стр. 32 и 33.

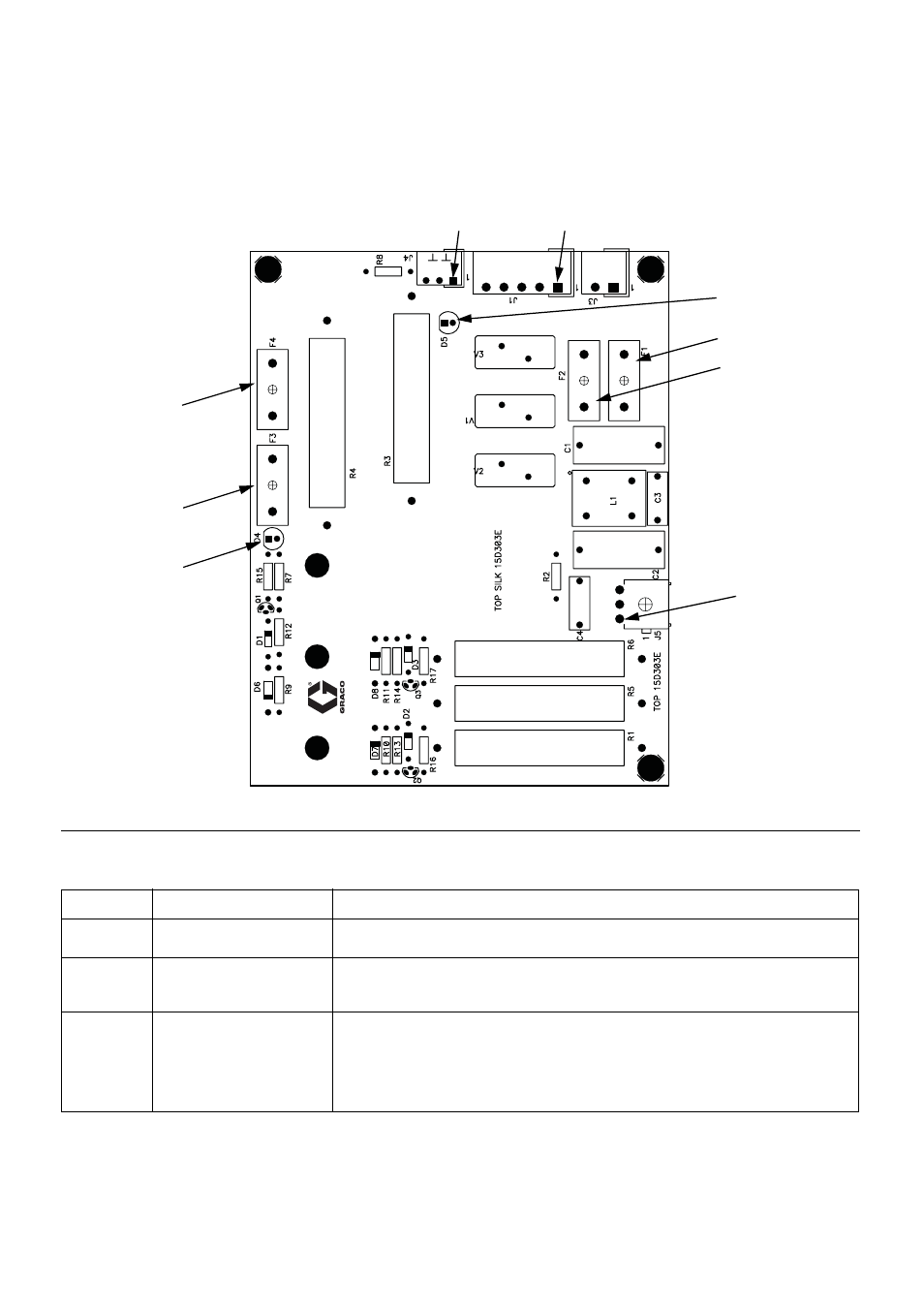

Р ИС . 6. Барьерная плата EasyKey 255786
J5, вывод 1
J1, вывод 1 J4, вывод 1
D4
D5
F4
F3
F2
F1
Табл. 3. Диагностика экранирующей платы EasyKey
Разъем Описание Диагноз
J1 Вход электропитания
переменного тока недоступно
J4 Вход питания 24 В
постоянного тока к плате
дисплея EasyKey D5 включается.
J5 Выход 12 В постоянного
тока к плате жидкостной
станции D4 включается в том случае, если барьерная плата функционирует. Если D4
не включается, это значит, что перегорели предохранители F3 èëè F4
(àðò. ¹ Graco 15D979) или нет входного электропитания на J4.
Если нет электропитания на входе (D5 не горит), возможно, перегорели
предохранители F1 è F2 (àðò. ¹ Graco 114788).
